技术领域
本实用新型涉及高压线技术领域，具体的，涉及一种高压裸线分隔架。
背景技术
高压线就是远距离输电线，根据欧姆定律，输电的电压越高，电流在输送过程中电阻对电流的损耗就越小，所以在远距离输电时都是采用高压输电，高压输电在城市一般采用带绝缘层的电缆地下传输，在野外常采用铁塔承载的架空线方式传输，高压线的电压超过35kV时高压线就位螺旋，高压线的表面没有绝缘的外套，而所以高压线在架设过程中，需要通过支架将五根高压线分隔开来，避免高压线相互接触产生电弧，而现有技术中的裸线分隔架，无法很好的缓冲高压线之间的压力，韧性不足等问题。因此，需要在分隔架的基础上进一步的研究，提供一种电力输送用高压裸线分隔架。
实用新型内容
该种电力输送用高压裸线分隔架解决上述提出的无法很好的缓冲高压线之间的压力，韧性不足的问题，提供一种电力输送用高压裸线分隔架，该分隔架中的活塞杆能够带动活塞板在活塞筒中伸缩，活塞筒中的变压器油流过活塞板，缓冲活塞板与活塞杆的压力，同时大弹簧也能够缓冲，活塞杆与活塞筒之间的压力，使活塞杆起到支撑高压线的作用，避免高压线被大风吹的相互触碰，具有良好缓冲能力的优点。
本实用新型提供如下技术方案：一种电力输送用高压裸线分隔架，包括固定架、活塞筒、活塞板、活塞杆、大弹簧、固定环、橡胶垫圈、保护块、橡胶环、垫板和小弹簧，所述固定架的一端均通过结构胶粘接有活塞筒，所述活塞筒的内壁均无缝滑动有活塞板，所述活塞板的一侧均通过结构胶粘接有活塞杆，所述活塞板的另一侧均通过结构胶粘接有大弹簧，所述活塞杆的一侧均通过结构胶粘接有固定环，且四个活塞筒的中间设有固定环，所述活塞筒的一端均嵌入粘接有橡胶垫圈，所述活塞板的外侧嵌入粘接有两个橡胶环，所述橡胶环的内侧均通过结构胶粘接有八块垫板，所述垫板的表面均通过结构胶粘接有小弹簧。
进一步的优选方案：所述活塞筒的内部填充有形状不定的变压器油，且活塞筒设有四个呈十字排列，
进一步的优选方案：所述固定架设有四个，且固定架呈十字排列，并且固定架与活塞筒间隔设置。
进一步的优选方案：所述垫板环绕在橡胶环的内侧，且橡胶环环绕在活塞筒的内壁。
进一步的优选方案：所述活塞板中设有两个开孔，且开孔与活塞筒保持平行。
进一步的优选方案：所述大弹簧粘接在活塞筒的内壁，且大弹簧与保护块套接。
有益效果：活塞杆能够带动活塞板在活塞筒中伸缩，活塞筒中的变压器油流过活塞板，缓冲活塞板与活塞杆的压力，同时大弹簧也能够缓冲，活塞杆与活塞筒之间的压力，使活塞杆起到支撑高压线的作用，避免高压线被大风吹的相互触碰，具有良好缓冲能力的优点，变压器油能够增加绝缘能力，避免电路在各个高压线之间流动，变压器油在活塞筒中流动能够散去活塞筒的热量，避免活塞筒温度过高，变压器油也能够替大弹簧分担压力，从而增加大弹簧的使用寿命。
附图说明

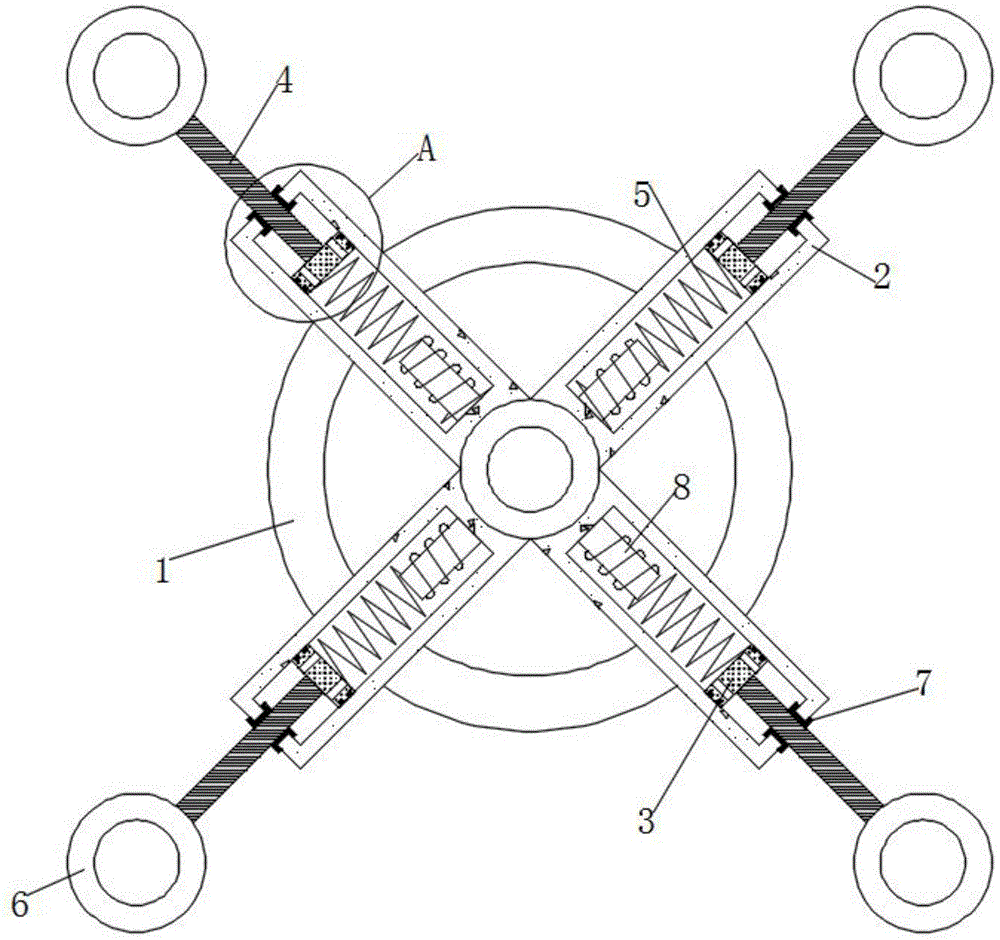

图1为本实用新型整体的结构示意图。
图2为本实用新型图1中A处的放大示意图。
图3为本实用新型图2中B处的放大示意图。
图1-3中：固定架1、活塞筒2、活塞板3、活塞杆4、大弹簧5、固定环6、橡胶垫圈7、保护块8、橡胶环9、垫板10、小弹簧11。
具体实施方式
请参阅图1至3中，本实用新型实施例中，一种电力输送用高压裸线分隔架，包括固定架1、活塞筒2、活塞板3、活塞杆4、大弹簧5、固定环6、橡胶垫圈7、保护块8、橡胶环9、垫板10和小弹簧11，固定架1的一端均通过结构胶粘接有活塞筒2，活塞筒2的内壁均无缝滑动有活塞板3，活塞板3的一侧均通过结构胶粘接有活塞杆4，活塞板3的另一侧均通过结构胶粘接有大弹簧5，活塞杆4的一侧均通过结构胶粘接有固定环6，且四个活塞筒2的中间设有固定环6，活塞筒2的一端均嵌入粘接有橡胶垫圈7，活塞板3的外侧嵌入粘接有两个橡胶环9，橡胶环9的内侧均通过结构胶粘接有八块垫板10，垫板10的表面均通过结构胶粘接有小弹簧11。
优选的，活塞筒2的内部填充有形状不定的变压器油，变压器油能够增加绝缘能力，避免电路在各个高压线之间流动，变压器油在活塞筒2中流动能够散去活塞筒2的热量，避免活塞筒2温度过高，变压器油也能够替大弹簧55分担压力，从而增加大弹簧5的使用寿命，且活塞筒2设有四个呈十字排列，活塞杆3能够带动活塞板4在活塞筒2中伸缩，活塞筒2中的变压器油流过活塞板3，缓冲活塞板3与活塞杆4的压力，同时大弹簧5也能够缓冲，活塞杆4与活塞筒2之间的压力，使活塞杆4起到支撑高压线的作用，避免高压线被大风吹的相互触碰，具有良好缓冲能力的优点，固定架1设有四个，且固定架1呈十字排列，并且固定架1与活塞筒2间隔设置，垫板10环绕在橡胶环9的内侧，且橡胶环9环绕在活塞筒2的内壁，橡胶环9能够增加活塞板3与活塞筒2内壁的气密性，使变压器油被活塞板3充分搅动，既能够提高变压器油的缓冲能力，又能够提高变压器油的散热能力，活塞板3中设有两个开孔，且开孔与活塞筒2保持平行，大弹簧5粘接在活塞筒2的内壁，且大弹簧5与保护块8套接。
工作原理：
在安装本实用新型一种电力输送用高压裸线分隔架时，首先，将五根高压线分别穿进五个固定环6中，其次将高压线穿过若干个分隔架中的固定环6，然后在通过钢丝将固定环6绑在高压线上，使若干个分隔架间隔等距分别在高压线上，最后再将高压线安装到铁塔上；
使用时，五根高压线被风吹动左右晃动，活塞杆4带动活塞板3在活塞筒2内壁滑动，活塞筒2内部的变压器油被活塞板3搅动，大弹簧5被压缩或被拉伸，同时起到缓冲震动的作用，橡胶垫圈7保证活塞杆4伸缩过程中的气密性，使活塞杆4与活塞筒2具有良好的气密性，避免变压器油泄漏。
