技术领域
本实用新型涉及冰箱配件技术领域，具体是一种搁架。
背景技术
现有的冰箱冷藏室搁架，由于搁架表面光滑，在拉动时手容易滑，导致搁架拉动困难，并且，物体放置在搁架上与搁架的接触面积大，长时间使用导致细菌滋生，此外，搁架的表面平直，在放置不同物体时容易混淆，导致使用不便；
由于上述问题导致搁架使用不便，因此，需要在现有的搁架上进行进一步研究，提供一种新的冰箱冷藏室搁架。
实用新型内容
本实用新型旨在于解决现有的冰箱冷藏室搁架，由于搁架表面光滑，在拉动时手容易滑，导致搁架拉动困难，并且，物体放置在搁架上与搁架的接触面积大，长时间使用导致细菌滋生，此外，搁架的表面平直，在放置不同物体时容易混淆，导致使用不便的问题，提供一种冰箱冷藏室搁架，能够在拉动时提供借力渠道，并且表面设置的螺纹槽，能够在拉动时防止滑动，使得轻松将搁架拉动，可以减少与搁架的接触面积，防止细菌滋生，并且对放置物体的气味进行吸附，从而对冰箱内部进行除臭、空气净化，能够将搁架进行阻隔从而分隔成不同大小的储物空间，使得使用更加方便。
为实现上述目的，本实用新型提供如下技术方案：一种冰箱冷藏室搁架，包括保护套、层板、活动块、外壳、挡板、凹槽和滑槽，所述保护套的内侧嵌入设置有层板，所述保护套的前端一体化设置有凹槽，所述保护套的后端一体化设置有滑槽，所述滑槽内部嵌入设置有活动块，所述活动块的一端固定连接有外壳，所述外壳的内部嵌入设置有挡板。
优选的，所述凹槽设置有两组，分别位于保护套的正反面，且凹槽的表面设置有螺纹槽。
优选的，所述滑槽呈长条状，滑槽的长度与层板的长度相同，且滑槽和层板呈平行设置。
优选的，所述层板为玻璃层板，且层板的表面均匀设置有半圆形凸起。
优选的，所述活动块通过转轴与外壳固定连接，且活动块与外壳呈活动连接。
优选的，所述活动块嵌入在滑槽的内部，且活动块与滑槽呈活动连接。
优选的，所述外壳的宽度与层板的宽度相同，且外壳位于层板的上端。
优选的，所述外壳和挡板呈长方形状，且挡板为活性炭板材质。与现有技术相比，本实用新型的有益效果如下：
(1)该种冰箱冷藏室搁架，通过在保护套的前端一体化设置有凹槽，凹槽设置有两组，分别位于保护套的正反面，且凹槽的表面设置有螺纹槽，通过设置有两组凹槽，在移动搁架时，手放置在凹槽的范围内，能够提供借力渠道，并且凹槽的表面设置的螺纹槽，能够在拉动时防止滑动，使得轻松将搁架拉动。
(2)其次，通过设置层板为玻璃层板，且层板的表面均匀设置有半圆形凸起，通过在层板的表面均匀设置有半圆形凸起，半圆形凸起能够增加与放置物之间的摩擦力，从而防止物体放置在搁架上容易滑动，并且可以减少与搁架的接触面积，防止细菌滋生，使得使用更加安全，并且外壳和挡板呈长方形状，且挡板为活性炭板材质，长方形的外壳和挡板可以对层板的区域进行阻隔，活性炭挡板的表面能够起到吸附作用，在搁架上放置物体时，对物体的气味进行吸附，从而对冰箱内部进行除臭、空气净化。
(3)最后，通过通过在保护套的后端一体化设置有滑槽，滑槽呈长条状，滑槽的长度与层板的长度相同，且滑槽和层板呈平行设置，活动块嵌入在滑槽的内部，且活动块与滑槽呈活动连接，活动块能够在滑槽的区域内进行移动，使得外壳能够平行在层板的区域移动，活动块通过转轴与外壳固定连接，且活动块与外壳呈活动连接，外壳通过转轴能够进行转动，从而可以调节自身角度，当平行放置时，与层板贴合，可以不占用搁架的空间，当将外壳竖立时，能够起到阻隔作用，将搁架的区域进行分隔成不同大小的储物空间，使得使用更加方便。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

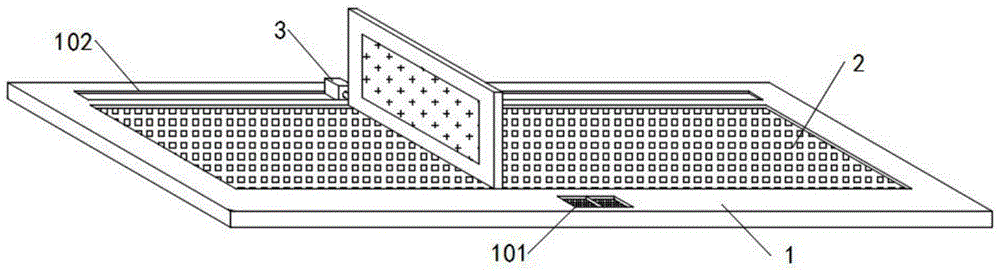

图1为本实用新型的整体结构示意图。
图2为本实用新型的活动块和外壳具体连接结构示意图。
图中：1-保护套；2-层板；3-活动块；4-外壳；5-挡板；101-凹槽；102-滑槽。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
实施例：
如图所示1-2；
本实施例提供了一种冰箱冷藏室搁架，包括保护套1、层板2、活动块3、外壳4、挡板5、凹槽101和滑槽102，保护套1的内侧嵌入设置有层板2，保护套1的前端一体化设置有凹槽101，保护套1的后端一体化设置有滑槽102，滑槽102内部嵌入设置有活动块3，活动块3的一端固定连接有外壳4，外壳4的内部嵌入设置有挡板5。
进一步的，凹槽101设置有两组，分别位于保护套1的正反面，且凹槽101的表面设置有螺纹槽，通过设置有两组凹槽101，在移动搁架时，手放置在凹槽101的范围内，能够提供借力渠道，并且凹槽101的表面设置的螺纹槽，能够在拉动时防止滑动，使得轻松将搁架拉动。
进一步的，滑槽102呈长条状，滑槽102的长度与层板2的长度相同，且滑槽102和层板2呈平行设置，活动块3能够在滑槽102的区域内进行移动，使得外壳4能够平行在层板2的区域移动。
进一步的，层板2为玻璃层板2，且层板2的表面均匀设置有半圆形凸起，通过在层板2的表面均匀设置有半圆形凸起，半圆形凸起能够增加与放置物之间的摩擦力，从而防止物体放置在搁架上容易滑动，并且可以减少与搁架的接触面积，防止细菌滋生，使得使用更加安全。
进一步的，活动块3通过转轴与外壳4固定连接，且活动块3与外壳4呈活动连接，外壳4通过转轴能够进行转动，从而可以调节自身角度。当平行放置时，与层板2贴合，可以不占用搁架的空间，当将外壳4竖立时，能够起到阻隔作用，将搁架的区域进行分隔成不同大小的储物空间，使得使用更加方便。
进一步的，活动块3嵌入在滑槽102的内部，且活动块3与滑槽102呈活动连接，活动块3能够在滑槽102的区域内进行移动。
进一步的，外壳4的宽度与层板2的宽度相同，且外壳4位于层板2的上端。
进一步的，外壳4和挡板5呈长方形状，且挡板5为活性炭板材质，长方形的外壳4和挡板5可以对层板2的区域进行阻隔，活性炭挡板5的表面能够起到吸附作用，在搁架上放置物体时，对物体的气味进行吸附，从而对冰箱内部进行除臭、空气净化。
工作原理：
在使用本实用新型提供的一种冰箱冷藏室搁架时，将搁架放置在冰箱的层架上，通过在保护套1的前端一体化设置有凹槽101，凹槽101设置有两组，分别位于保护套1的正反面，且凹槽101的表面设置有螺纹槽，通过设置有两组凹槽101，在移动搁架时，手放置在凹槽101的范围内，能够提供借力渠道，并且凹槽101的表面设置的螺纹槽，能够在拉动时防止滑动，使得轻松将搁架拉动，层板2为玻璃层板2，且层板2的表面均匀设置有半圆形凸起，通过在层板2的表面均匀设置有半圆形凸起，半圆形凸起能够增加与放置物之间的摩擦力，从而防止物体放置在搁架上容易滑动，并且可以减少与搁架的接触面积，防止细菌滋生，使得使用更加安全，通过在保护套1的后端一体化设置有滑槽102，滑槽102呈长条状，滑槽102的长度与层板2的长度相同，且滑槽102和层板2呈平行设置，活动块3嵌入在滑槽102的内部，且活动块3与滑槽102呈活动连接，活动块3能够在滑槽102的区域内进行移动，使得外壳4能够平行在层板2的区域移动，活动块3通过转轴与外壳4固定连接，且活动块3与外壳4呈活动连接，外壳4通过转轴能够进行转动，从而可以调节自身角度，当平行放置时，与层板2贴合，可以不占用搁架的空间，当将外壳4竖立时，能够起到阻隔作用，将搁架的区域进行分隔成不同大小的储物空间，使得使用更加方便，并且外壳4和挡板5呈长方形状，且挡板5为活性炭板材质，长方形的外壳4和挡板5可以对层板2的区域进行阻隔，活性炭挡板5的表面能够起到吸附作用，在搁架上放置物体时，对物体的气味进行吸附，从而对冰箱内部进行除臭、空气净化。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
