技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理用滤网防堵塞结构。
背景技术
在对污水的处理过程中，均会预先使用滤网对污水进行预先过滤，滤出和除去污水中较大的杂物，但是当滤网在滤出杂物时，杂物可能会堆积在滤网表面或者卡入在滤网的小孔中，造成滤网堵塞，需要不定时的人工清理，人工清理的效果差，不便于UI滤网内部进行清理，浪费大量的人力物力。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用滤网防堵塞结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用滤网防堵塞结构，包括滤网和支撑架，所述滤网的上方固定安装有支撑架，所述支撑架，内壁的左下角和右下角均开口设置有储物槽，所述支撑架上方的前后端均固定安装有导轨，两个所述导轨之间活动连接有清理器，所述清理器的内部固定安装有有伺服电机，所述清理器上方的左右两端均转动连接有导轮，所述清理器的下方通过支架转动连接有清理刷，所述清理器下方的左右两端均固定安装有推板，所述推板的底端均固定安装有刮毛。
作为上述技术方案的进一步描述：所述导轮通过皮带与伺服电机之间转动连接，所述清理器在导轨中呈水平方向左右滑动。
作为上述技术方案的进一步描述：两个所述推板均围绕清理器的纵向中轴线呈对称设置，所述清理刷正好位于两个推板之间。
作为上述技术方案的进一步描述：所述推板和储物槽处在同一横向水平面上，所述左侧推板下方的刮毛往左侧弯曲，所述右侧推板下方的刮毛往右侧弯曲。
作为上述技术方案的进一步描述：所述伺服电机通过皮带与清理刷之间转动连接，所述清理刷外侧的刷毛嵌入至滤网内部。
作为上述技术方案的进一步描述：所述伺服电机通过导线与外部电源之间电性连接。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过安装有推板，使得当装置在工作时，伺服电机带动导轮在导轨中转动，使得清理器带动其底部的推板左右移动，让推板推动滤网上方的杂物往左右两侧的储物槽中移动，进一步的提高了装置的清理效率。
2、本实用新型中，通过安装有刮毛和清理刷，使得当清理器带动其底部的推板左右移动清理杂物时，推板底部的刮毛和转动的清理刷可刮动卡在滤网内部的杂物，使得杂物被刮毛和转动的清理刷刮出或者穿过滤网，防止杂物卡在滤网的内部，进一步的提高了装置的清理效果。
附图说明

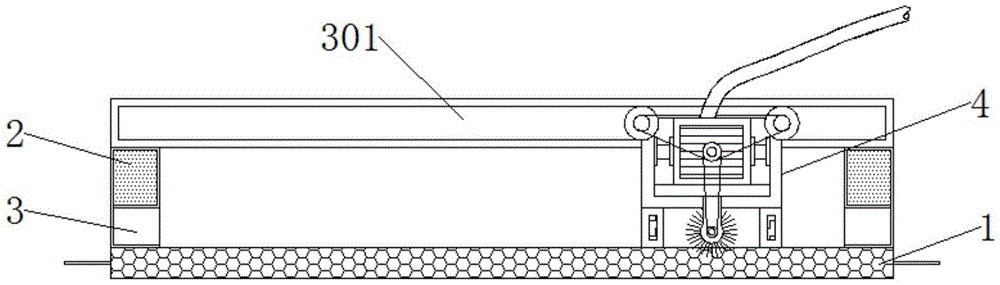

图1为本实用新型中整体正面结构示意图；
图2为本实用新型中清理器正面结构剖面示意图；
图3为本实用新型中图2A处放大结构示意图。
图例说明：
1、滤网；2、支撑架；3、储物槽；301、导轨；4、清理器；401、伺服电机；402、导轮；5、清理刷；6、推板；601、刮毛。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种污水处理用滤网防堵塞结构，包括滤网1和支撑架2，滤网1的上方固定安装有支撑架2，支撑架2，内壁的左下角和右下角均开口设置有储物槽3，支撑架2上方的前后端均固定安装有导轨301，两个导轨301之间活动连接有清理器4，清理器4的内部固定安装有有伺服电机401，清理器4上方的左右两端均转动连接有导轮402，清理器4的下方通过支架转动连接有清理刷5，清理器4下方的左右两端均固定安装有推板6，推板6的底端均固定安装有刮毛601。
进一步的，导轮402通过皮带与伺服电机401之间转动连接，清理器4在导轨301中呈水平方向左右滑动，当伺服电机401在通电时，可带动带动导轮402在导轨301中转动，让清理器4在导轨301中左右滑动，让推板6和清理刷5快速对滤网1上方进行清理，清理速度更快，效果更好。
进一步的，两个推板6均围绕清理器4的纵向中轴线呈对称设置，清理刷5正好位于两个推板6之间，使得当清理器4在左右移动时，两侧的推板6可将杂物推入两侧的储物槽3中储存，使得杂物不会一直堆积在滤网1的上方。
进一步的，推板6和储物槽3处在同一横向水平面上，左侧推板6下方的刮毛601往左侧弯曲，右侧推板6下方的刮毛601往右侧弯曲，使得当清理器4带动其底部的推板6左右移动清理杂物时，推板6底部的刮毛601和转动的清理刷5可刮动卡在滤网1内部的杂物，使得杂物被刮毛601和转动的清理刷5刮出或者穿过滤网1，防止杂物卡在滤网1的内部，进一步的提高了装置的清理效果。
进一步的，伺服电机401通过皮带与清理刷5之间转动连接，清理刷5外侧的刷毛嵌入至滤网1内部，使得当服电机401在带动清理刷5转动时，转动的清理刷5可对滤网1的内部进行清理，进一步的提高了装置的清理效果。
进一步的，伺服电机401通过导线与外部电源之间电性连接，更加便于当伺服电机401在通电时，可带动带动导轮402在导轨301中转动，同时伺服电机401带动清理刷5转动，让清理器4在导轨301中左右滑动，快速对滤网1上方进行清理。
工作原理：使用时，预先将支撑架2安装在滤网1的上方并将清理器4的电源与外部电源连接，当清理器4在通电时，伺服电机401带动导轮402在导轨301中转动，同时伺服电机401带动清理刷5转动，使得清理器4带动其底部的推板6左右移动，让推板6推动滤网1上方的杂物往左右两侧的储物槽3中移动，推板6移动时底部的刮毛601和转动的清理刷5可刮动卡在滤网1内部的杂物，使得杂物被刮毛601和转动的清理刷5刮出或者穿过滤网1，防止杂物卡在滤网1的内部，进一步的提高了装置的清理效果。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
