技术领域
本实用新型涉及天然橡胶技术领域，更具体的说，涉及一种采胶装置。
背景技术
制作橡胶的主要原料是天然橡胶，天然橡胶就是由橡胶树割胶时流出的胶乳经凝固及干燥而制得的，天然橡胶因其具有很强的弹性和良好的绝缘性，可塑性，隔水、隔气性，抗拉和耐磨等特点，广泛地运用于工业、国防、交通、医药卫生领域和日常生活等方面，用途极广，对于橡胶树的采胶人们通常利用特定形状的刀具对树皮进行切割，使得橡胶乳液从刀口处流出，并在树根底部放置容器盛装乳液，但是在现有的采胶工作中，人们大多利用简易的小桶小盆等容器对流出的乳液进行盛装，容器大多直接放置在树根底部，导致容器容易被地面杂物沾染乳液，且现有的乳液需通过在刀口底部插入一个导流铁片对乳液进行导流，增加工作步骤进而降低工作效率。
因此，需要在现有的采胶装置基础上进行进一步研究，提供一种新的橡胶树的便捷采胶结构。
实用新型内容
本实用新型旨在于解决现有的采胶装置无法便利的固定在树干上方以及容器无法直接对乳液进行盛装的技术问题，提供一种橡胶树的便捷采胶结构，该装置中设置导流口与嵌入端，利用嵌入端插入树干中，使得盛放桶便利的被固定钩固定在树干上方，进而有效防止乳液被地面杂质沾染，同时利用导流口插入刀口下端位置，使得导流口更便利的将刀口处流出的乳液导流至盛放桶内部，减少了工作步骤，提高了采胶的工作效率。
为实现上述目的，本实用新型提供如下技术方案：一种橡胶树的便捷采胶结构，包括盛放桶，所述盛放桶外侧卡扣连接有外框，所述外框上方通过转轴活动连接有固定钩，且固定钩呈对称状设置，所述盛放桶顶部开口设置有导流口，所述盛放桶外侧与外框连接处固定连接有卡接块，所述卡接块内部滑动连接有滑块，所述外框靠近盛放桶的一侧开口设置有凹槽，所述固定钩远离外框一端滑动连接有内杆，所述内杆与固定钩之间固定连接有弹簧，所述内杆远离固定钩一端焊接设置有嵌入端。
进一步的优选方案：所述导流口呈向外倾斜120°夹角设置，且导流口顶部边缘呈三角状设置。
进一步的优选方案：所述卡接块设有若干个呈均匀排布，且卡接块与滑块之间设有伸缩弹簧。
进一步的优选方案：所述滑块右端呈半圆状设置，且滑块右端与凹槽之间呈契合设置。
进一步的优选方案：所述嵌入端末端呈圆锥状设置，且嵌入端整体呈L状设置。
进一步的优选方案：所述盛放桶一侧呈圆弧状凹陷设置，且盛放桶凹陷处弯曲弧度与树干呈配套设置。
有益效果：
1、该种橡胶树的便捷采胶结构，通过设置导流口，通过将导流口插入刀口下端导流乳液代替单独铁片导流乳液，使得采胶的工作步骤减少，进而间接的提高采胶的工作效率。
2、通过设置嵌入端，利用圆锥状的嵌入端插入树干中，并通过固定钩夹持盛放桶固定在树干上方，使得盛放桶便利的固定在树干上方，有效的防止桶内的乳液被地面杂质污染。
附图说明

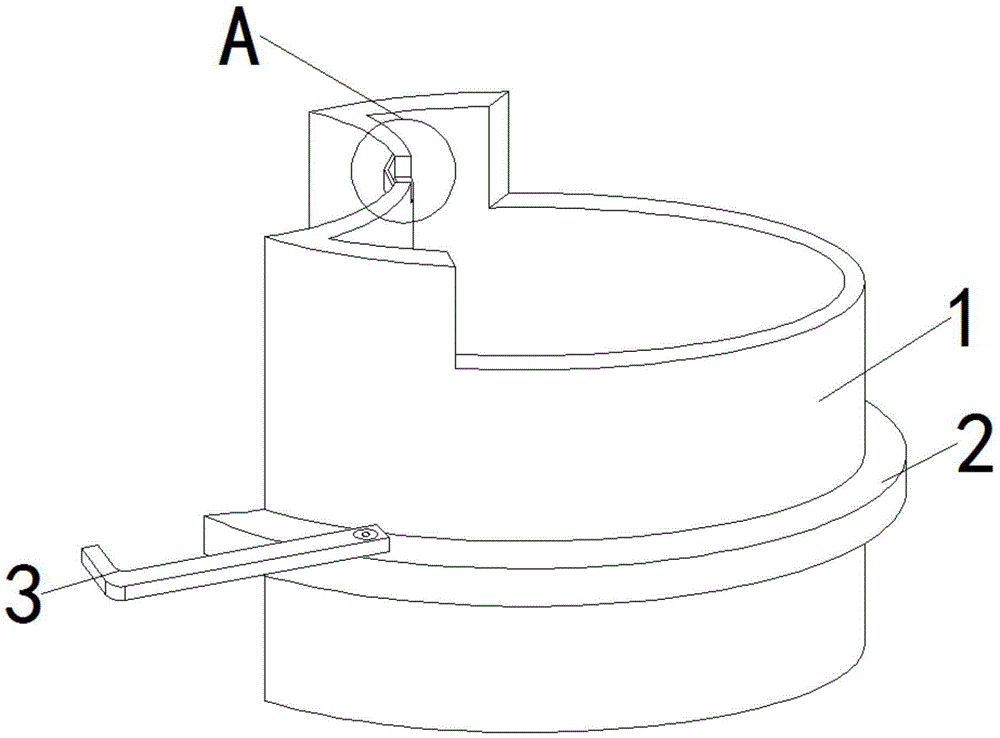

图1为本实用新型的整体结构示意图。
图2为本实用新型的固定钩局部剖面结构示意图。
图3为本实用新型的图1中A处放大结构示意图。
图4为本实用新型的盛放桶与外框连接结构示意图。
图5为本实用新型的图4中B处放大结构示意图。
图1-5中：1-盛放桶；101-导流口；102-卡接块；1021-滑块；2-外框；201-凹槽；3-固定钩；301-内杆；302-嵌入端；303-弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型实施例中，一种橡胶树的便捷采胶结构，包括盛放桶1、导流口101、卡接块102、滑块1021、外框2、凹槽201、固定钩3、内杆301、嵌入端302和弹簧303，盛放桶1外侧卡扣连接有外框2，外框2上方通过转轴活动连接有固定钩3，且固定钩3呈对称状设置，盛放桶1顶部开口设置有导流口101，盛放桶1外侧与外框2连接处固定连接有卡接块102，卡接块102内部滑动连接有滑块1021，外框2靠近盛放桶1的一侧开口设置有凹槽201，固定钩3远离外框2一端滑动连接有内杆301，内杆301与固定钩3之间固定连接有弹簧303，内杆301远离固定钩3一端焊接设置有嵌入端302。
本实用新型实施例中，优选方案，导流口101呈向外倾斜120°夹角设置，且导流口101顶部边缘呈三角状设置，通过将导流口101插入刀口下端导流乳液代替单独铁片导流乳液，使得采胶的工作步骤减少，进而间接的提高采胶的工作效率；
卡接块102设有若干个呈均匀排布，且卡接块102与滑块1021之间设有伸缩弹簧，滑块1021右端呈半圆状设置，且滑块1021右端与凹槽201之间呈契合设置，使得盛放桶1与外框2之间实现便利的拆装，进而令盛放桶1实现便利的更换；
嵌入端302末端呈圆锥状设置，且嵌入端302整体呈L状设置；利用圆锥状的嵌入端302插入树干中，并通过固定钩3夹持盛放桶1固定在树干上方，使得盛放桶1便利的固定在树干上方，有效的防止桶内的乳液被地面杂质污染；
盛放桶1一侧呈圆弧状凹陷设置，且盛放桶1凹陷处弯曲弧度与树干呈配套设置，使得盛放桶1固定在树干上方时，盛放桶1与树干之间更契合的连接，进而令导流口101更好的与刀口相连接。
工作原理：首先将盛放桶1与外框2利用卡接块102与凹槽201相连接固定，进而利用圆锥状的嵌入端302插入树干中，并通过固定钩3夹持盛放桶1固定在树干上方，使得盛放桶1便利的固定在树干上方，并同时利用导流口101插入刀口下方，进而令刀口流出的乳液通过导流口101流入盛放桶1内部，从而完成采胶目的。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
