技术领域
本实用新型涉及锅炉技术领域，具体是一种燃烧锅炉用排烟管体。
背景技术
锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能、高温烟气的热能等形式，而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体。多用于火电站、船舶、机车和工矿企业。
现有锅炉排烟管在使用过程中，内壁易凝结杂质，且不易排出，因此，针对这一现状，迫切需要开发一种燃烧锅炉用排烟管体，以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的在于提供一种燃烧锅炉用排烟管体，改善现有技术的不足，其能够清理锅炉排烟管内壁堆积的杂质，并且进行合理的收集，该结构设计合理，实用性强。
本实用新型的实施例是这样实现的：
一种燃烧锅炉用排烟管体，包括：烟道本体，所述烟道本体侧面设有进口，所述烟道本体顶端设有出口，所述烟道本体底端设有伺服电机，所述伺服电机顶端设有转动轴，所述转动轴贯穿于烟道本体内部且一端与进水管连接，所述进水管顶端固定设有挡块，所述转动轴表面固定连接有支撑杆，所述支撑杆一端连接有清扫块，且清扫块一端设有刮片，所述烟道本体内壁底部设有水层，所述水层底部设有排水口，且排水口上端设有水阀。
优选的，所述清扫块为U字型，且清扫块一端固定焊接有倾斜的刮片。
优选的，所述进口与烟道本体连接的一端位于水层内部。
优选的，所述进口为L状。
优选的，所述进水管为内部中空的倒T形，且进水管下端活动套接于转动轴顶端。
优选的，所述挡块为倒锥形。
优选的，所述进水管进入烟道本体内部的水量与烟道排烟时水层蒸发水量相等。
有益效果：
(1)本实用新型通过设置伺服电机带动转动轴，以及与转动轴连接的支撑棒和清扫块转动，可以对烟道内壁的杂质进行有效清理，并且清理后的杂质能够随着清扫块内部掉落至烟道底端，避免杂质被烟道内气流带出烟道外，污染环境。
(2)本实用新型的优点在于通过设置进水管对烟道内部进行喷水，同时烟从进口通过水层时，都能将烟内携带的杂质颗粒进行有效地清除。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

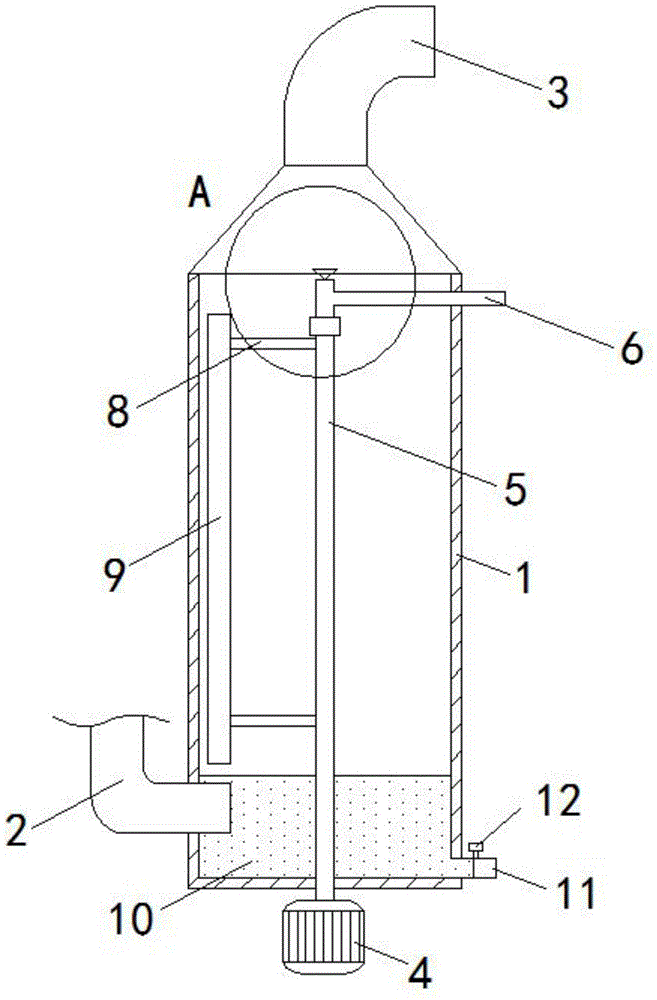

图1为本实用新型的整体结构示意图。
图2为本实用新型的清扫块放大结构示意图。
图3为本实用新型的A处放大结构示意图。
图中：1-烟道本体；2-进口；3-出口；4-伺服电机；5-转动轴；6-进水管；7-挡块；8-支撑杆；9-清扫块；10-水层；11-排水口；12-水阀；13-刮片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1至3，本实用新型实施例中，一种燃烧锅炉用排烟管体，包括：烟道本体1，烟道本体1侧面设有进口2，烟道本体1顶端设有出口3，烟道本体1底端设有伺服电机4，伺服电机4顶端设有转动轴5，转动轴5贯穿于烟道本体1内部且一端与进水管6连接，进水管6顶端固定设有挡块7，转动轴5表面固定连接有支撑杆8，支撑杆8一端连接有清扫块9，且清扫块9一端设有刮片13，烟道本体1内壁底部设有水层10，水层10底部设有排水口11，且排水口11上端设有水阀12。
其中，清扫块9为U字型，且清扫块9一端固定焊接有倾斜的刮片13，伺服电机4起动时，带动清扫块9沿着烟道本体1内壁刮取杂质，杂质沿着清扫块9内壁掉落到烟道本体1内壁底部的水层10中，防止杂质随着气流排出烟道本体1污染环境。
其中，进口2与烟道本体1连接的一端位于水层10内部，能够对进口2排入烟道本体1内部的烟中的杂质进行初步过滤。
其中，进口2为L状，进口2远离烟道本体1的一端高于水层10高度，避免水层10沿着进口2流出。
其中，进水管6为内部中空的倒T形，且进水管6下端活动套接于转动轴5顶端，能够对烟道本体1内部进行喷洒水，防止清扫块9刮取的杂质颗粒和烟中的杂质颗粒随着气流排出出口3污染环境，同时对转动轴5上端进行有效地固定，提高清扫块9的清扫效率。
其中，挡块7为倒锥形，从进水管6排出的水冲击在挡块7上形成伞状水花，增加水和烟的接触面积，提高烟中杂质的清理效果。
其中，进水管6进入烟道本体1内部的水量与烟道排烟时水层10蒸发水量相等，保持水层10的水量，水量过多过少都会影响烟雾除杂的效果。
工作原理，首先，将进口2连接外界锅炉，进水管6连接外界具有一定压力的水源，同时启动伺服电机4，烟雾随着进口2进入，通过烟道本体1底部的水层10，对烟雾中的杂质进行初步过滤，然后烟雾随着烟道本体1向上流动，进水管6排出的水冲击挡块7形成的水花烟雾中的杂质进一步去除，除杂后的烟雾随着出口3排出，最后，伺服电机4带动清扫块9上的刮刀13对烟道本体1内壁附着的杂质进行剔除，剔除后的杂质随着清扫块9内壁掉落至水层10，通过排水口11对水层10定时更换即可。
