技术领域
本实用新型涉及玻璃管技术领域，具体的，涉及一种玻璃管加工装置。
背景技术
玻璃管是非金属管的一类英文，是以氧化钠(Na2O)、氧化硼(B2O2)、二氧化硅(SIO2)为基本成份的一种玻璃，它的良好性能已得到世界各界的广泛认可，与普遍玻璃相比，无毒副作用，其机械性能，热稳定性能，抗水、抗碱、抗酸等性质大大提高，可广泛用于化工、航天、军事、家庭、医院等各个领域，玻璃管在使用过程中常常需要进行切割，而现有技术中的切割装置，由于玻璃管表面光滑，常常会在切割时，出现固定不牢固，使切割完成的玻璃管管口不平整等问题，因此，需要在切割装置的基础上进行进一步研究，提供一种玻璃管加工装置。
实用新型内容
该种玻璃管加工装置解决上述提出的由于玻璃管表面光滑，常常会在切割时，出现固定不牢固，使切割完成的玻璃管管口不平整的问题，提供一种玻璃管加工装置，该装置中的固定筒能够很好的将玻璃管卡住，避免玻璃管在切割时出现偏移，保证玻璃管切割面的平整，橡胶块能够增加伸缩杆与玻璃管的摩擦力，进一步的使玻璃管固定牢固。
本实用新型提供如下技术方案：一种玻璃管加工装置，包括载板和固定筒，所述载板的顶部设有两个固定筒，所述载板的底部焊接设置有四根脚架；
所述载板包括交流电机、切割盘、活塞筒、定位杆、保护块、长弹簧、定位块和T字杆，所述载板的底部焊接设置有交流电机，所述交流电机的左侧焊接设置有切割盘，且切割盘凸出载板的顶部面，所述载板的中间嵌入焊接有活塞筒，所述活塞筒的底部活动嵌入有定位杆，所述活塞筒内壁的底部焊接设置有保护块，所述活塞筒内壁的底部焊接设置有长弹簧，所述长弹簧的顶部焊接设置有定位块，所述定位块的顶部T字杆；
所述固定筒包括伸缩筒、伸缩杆、滑动环、短弹簧和橡胶块，所述固定筒被四个伸缩筒贯穿焊接，所述伸缩筒的中间均被伸缩杆活动贯穿，所述伸缩杆均贯穿焊接在滑动环中，所述滑动环的底部均焊接设置有短弹簧，且短弹簧焊接设置在伸缩筒内壁的底部，所述伸缩杆的一端均通过结构胶粘接有橡胶块。
进一步的优选方案：所述定位杆的顶部焊接设置在定位块的底部，且定位杆活动贯穿在保护块中，并且保护块与长弹簧套接。
进一步的优选方案：所述伸缩杆与短弹簧套接，且伸缩杆呈十字排列，并且橡胶块呈曲面状。
进一步的优选方案：所述固定筒水平对称，且T字杆的顶部焊接设置在两个固定筒的侧面。
进一步的优选方案：所述交流电机的底部电性连接有电线，且交流电机的动力输出管贯穿焊接在切割盘中。
有益效果：
1、本实用新型通过固定筒中的四根伸缩杆抵在玻璃管的表面能够很好的将玻璃管卡住，避免玻璃管在切割时出现偏移，保证玻璃管切割面的平整。
2、同时T字杆、定位块和定位杆能够使固定筒垂直向下移动，进而使固定筒中的玻璃管垂直的被切割盘切割，进而保证玻璃管管口切割面的平整，橡胶块能够增加伸缩杆与玻璃管的摩擦力，进一步的使玻璃管固定牢固。
附图说明

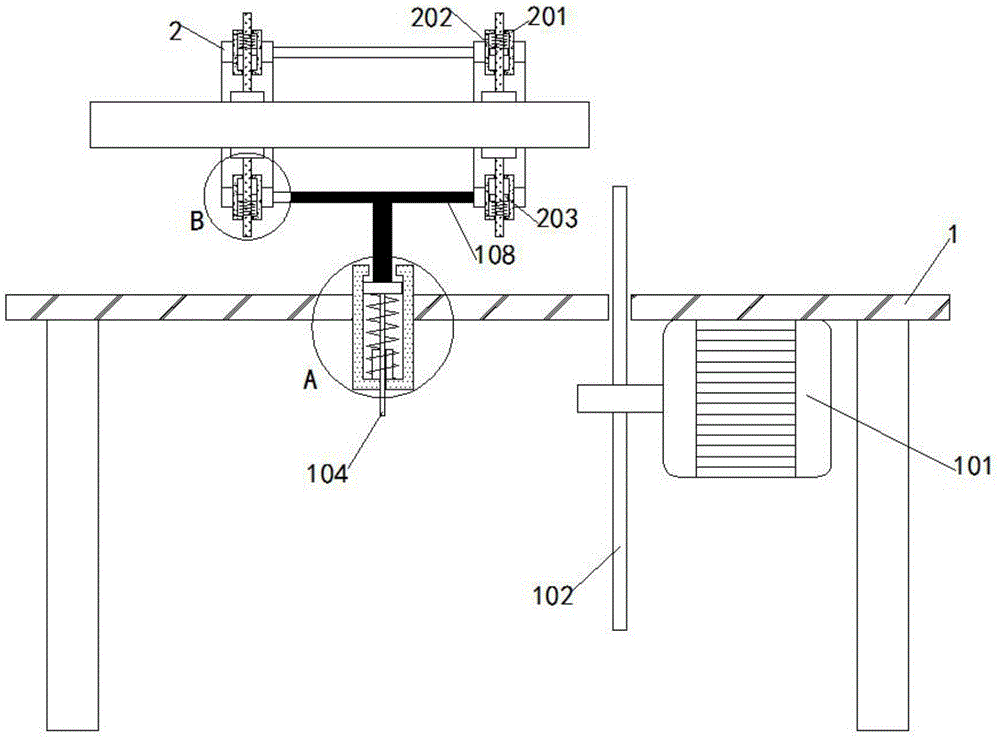

图1为本实用新型整体的结构示意图。
图2为本实用新型固定筒的左视示意图。
图3为本实用新型图2中A处的放大示意图。
图4为本实用新型图2中B处的放大示意图。
图1-4中：载板1、交流电机101、切割盘102、活塞筒103、定位杆104、保护块105、长弹簧106、定位块107、T字杆108、固定筒2、伸缩筒201、伸缩杆202、滑动环203、短弹簧204、橡胶块205。
具体实施方式
请参阅图1至4中，本实用新型实施例中，一种玻璃管加工装置，包括载板1和固定筒2，载板1的顶部设有两个固定筒2，载板1的底部焊接设置有四根脚架；
载板1包括交流电机101、切割盘102、活塞筒103、定位杆104、保护块105、长弹簧106、定位块107和T字杆108，载板1的底部焊接设置有交流电机101，交流电机101的左侧焊接设置有切割盘102，且切割盘102凸出载板1的顶部面，载板1的中间嵌入焊接有活塞筒103，活塞筒103的底部活动嵌入有定位杆104，活塞筒103内壁的底部焊接设置有保护块105，活塞筒103内壁的底部焊接设置有长弹簧106，长弹簧106的顶部焊接设置有定位块107，定位块107的顶部T字杆108；
固定筒2包括伸缩筒201、伸缩杆202、滑动环203、短弹簧204和橡胶块205，固定筒2被四个伸缩筒201贯穿焊接，伸缩筒201的中间均被伸缩杆202活动贯穿，伸缩杆202均贯穿焊接在滑动环203中，滑动环203的底部均焊接设置有短弹簧204，且短弹簧204焊接设置在伸缩筒201内壁的底部，伸缩杆202的一端均通过结构胶粘接有橡胶块205。
优选的，定位杆104的顶部焊接设置在定位块107的底部，且定位杆104活动贯穿在保护块105中，并且保护块105与长弹簧106套接，伸缩杆202与短弹簧204套接，且伸缩杆202呈十字排列，固定筒2中的四根伸缩杆202抵在玻璃管的表面能够很好的将玻璃管卡住，避免玻璃管在切割时出现偏移，保证玻璃管切割面的平整；
橡胶块205呈曲面状，橡胶块205能够增加伸缩杆202与玻璃管的摩擦力，使玻璃管固定牢固，固定筒2水平对称，且T字杆108的顶部焊接设置在两个固定筒2的侧面；
T字杆108、定位块107和定位杆104能够使固定筒2垂直向下移动，进而使固定筒2中的玻璃管垂直的被切割盘切割，进而保证玻璃管管口切割面的平整，交流电机101的底部电性连接有电线，且交流电机101的动力输出管贯穿焊接在切割盘102中。
工作原理：
在使用本实用新型一种玻璃管加工装置时，首先，将玻璃管插入两个固定筒2中，固定筒2中的四根伸缩杆202由短弹簧204带动，缩杆202就会带动橡胶块205抵在玻璃管的表面，将玻璃管固定在两个固定筒2中，其次通过电线接通交流电机101的电源，交流电机101驱动切割盘102高速转动，再其次将T字杆108按下，T字杆108、定位块107和定位杆104在活塞筒103中向下移动，长弹簧106被压缩，固定筒2侧会向下移动，固定筒2中的玻璃管就会被切割盘102切割成两段，最后将切割完成的玻璃管从固定筒2在拔出即可，再通过电线断开交流电机101的电源。
