技术领域
本实用新型涉及配电箱技术领域，具体为一种配电箱用拆卸方便的散热装置。
背景技术
配电箱正常运行时可借助手动或自动开关接通或分断电路，配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点，但是元器件在运行过程中会散发热量，如不能及时疏散，会造成元器件局部温度过高，而导致使用寿命缩短，甚至是烧坏，此外，灰尘飘落在电路板上也会对元器件有一定的影响，但是现有的配电箱散热装置大都是固定于配电箱本体上，散热装置容易沾染灰尘，拆卸不方便使得清理困难，从而使得影响配电箱的正常运行，因此设计一种配电箱用拆卸方便的散热装置非常的必要。
实用新型内容
本实用新型旨在于解决上述背景技术存在的问题，提供一种配电箱用拆卸方便的散热装置。
为实现上述目的，本实用新型提供如下技术方案，一种配电箱用拆卸方便的散热装置，包括有配电箱本体、门体、门锁、安装块、散热装置、贯穿槽和接线孔，所述电箱本体的左侧外表面通过铰链固定设置有门体，所述门体的外侧表面左端贯穿设置有门锁，所述配电箱本体的内侧四周焊接四周有安装块，所述配电箱本体的右侧表面嵌入设置有散热装置，所述配电箱本体的底部表面贯穿设置有多个贯穿槽，所述配电箱本体的右侧表面底部贯穿设置有接线孔，所述配电箱本体的右侧表面中央贯穿设置有进风口，所述进风口的两侧均焊接设置有T形块，所述T形块的底部表面均焊接设置有挡块；
所述散热装置包括有安装板、风机、T形槽、卡板和防尘网，所述安装板的中央表面嵌入设置有风机，所述安装板的左侧表面嵌入设置有两条T形槽，所述安装板的右侧表面焊接设置有两个卡板，所述两个卡板内卡接设置有防尘网。
进一步的优选方案，所述安装块的中央贯穿设置有螺栓孔，且通过螺栓固定配电箱本体。
进一步的优选方案，所述T形块可嵌入于T形槽内上下滑动。
进一步的优选方案，所述进风口的直径与风机的之间相同。
进一步的优选方案，所述卡板为L形状，且卡板的底部设置有挡块。
进一步的优选方案，所述风机于外部电源连接。
有益效果：
(1)该装置通过设置有T形块和T形槽，通过在配电箱本体的右侧表面焊接设置有两个T形块，且在散热装置上的安装板左侧表面嵌入设置有两个T形槽，且T形块可嵌入于T形槽内，使得散热装置方便从配电箱本体上取出，从而更好的对散热装置和配电箱本体进行清洁。
(2)该装置通过设置有卡板，通过在安装板的右侧表面焊接设置有两个卡板，且卡板之间嵌入设置有防尘网，卡板为所述卡板为L形状，且卡板的底部设置有挡块，从而使得防尘网能更好的从散热装置的安装板上取出，从而使得更好的清理散热装置，达到更好的保护配电箱本体的效果。
附图说明

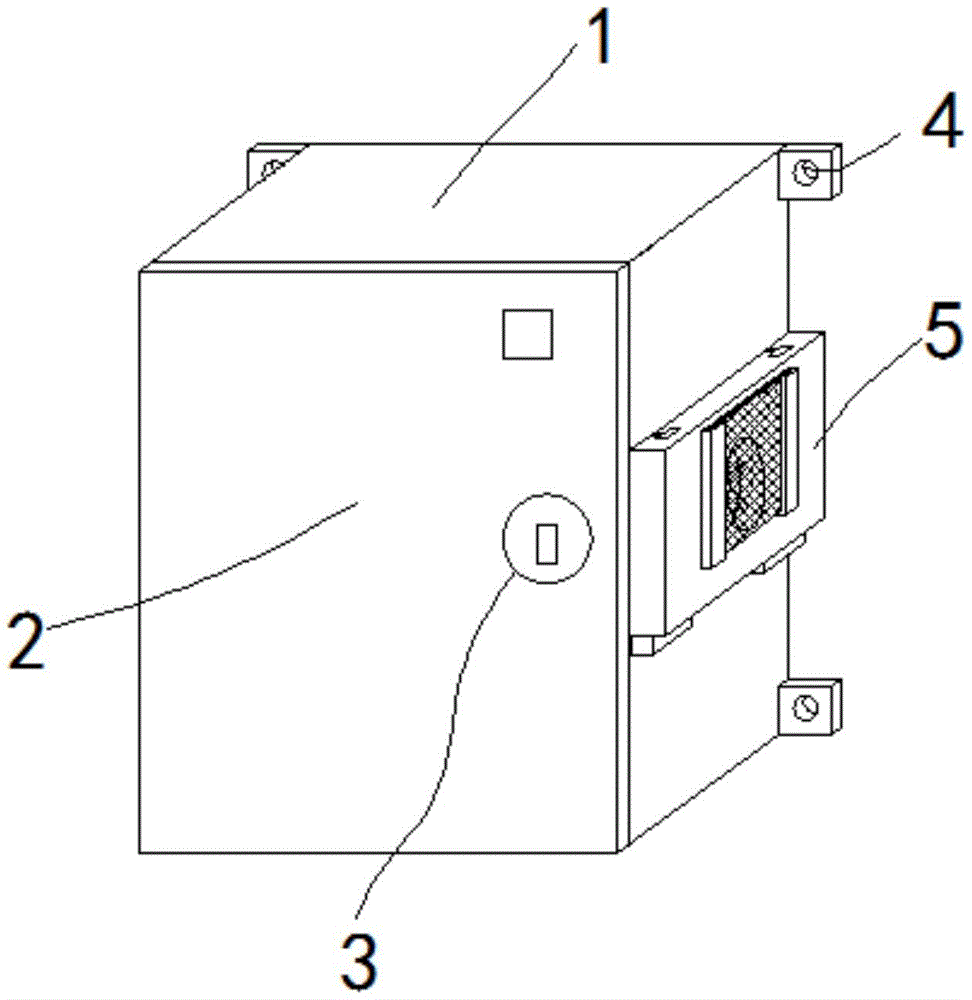

图1为本实用新型的整体结构示意图。
图2为本实用新型的整体结构示意图。
图3为本实用新型的局部结构示意图。
图4为本实用新型的散热装置结构示意图。
图1-4中：1-配电箱本体、2-门体、3-门锁、4-安装块、5-散热装置、501-安装板、502-风机、503-T形槽、504-卡板、505-防尘网、6-贯穿槽、7-接线孔、8-进风口、9-T形块、10-挡块。
具体实施方式
实用新型中的风机可从市场购买或定制获得，具体型号为本领域的常规技术手段，不再进行赘述。
请参阅图1至4，本实用新型实施例中一种配电箱用拆卸方便的散热装置，包括有配电箱本体1、门体2、门锁3、安装块4、散热装置5、贯穿槽6和接线孔7，电箱本体1的左侧外表面通过铰链固定设置有门体2，门体2的外侧表面左端贯穿设置有门锁3，配电箱本体的内侧四周焊接四周有安装块4，配电箱本体1的右侧表面嵌入设置有散热装置5，配电箱本体1的底部表面贯穿设置有多个贯穿槽6，配电箱本体1的右侧表面底部贯穿设置有接线孔7，配电箱本体1的右侧表面中央贯穿设置有进风口8，进风口8的两侧均焊接设置有T形块9，T形块9的底部表面均焊接设置有挡块10；
散热装置5包括有安装板501、风机502、T形槽503、卡板504和防尘网505，安装板501的中央表面嵌入设置有风机502，安装板501的左侧表面嵌入设置有两条T形槽503，安装板501的右侧表面焊接设置有两个卡板504，两个卡板504内卡接设置有防尘网505。
进一步的，安装块4的中央贯穿设置有螺栓孔，且通过螺栓固定配电箱本体1，使得更好的固定配电箱本体1。
进一步的，T形块9可嵌入于T形槽503内上下滑动，使得散热装置5可从T形块9上取出。
进一步的，进风口8的直径与风机502的之间相同，使得风机502对进风口8进行吹风，风从贯穿槽6处吹出，达到散热的效果。
进一步的，卡板504为L形状，且卡板504的底部设置有挡块，使得防尘网505可嵌入于卡板504内，且不会从卡板504底部掉落。
进一步的，风机502于外部电源连接，为风机502提供电能，并由开关操纵关闭启动，通过人为需求控制。
在使用本实用新型一种配电箱用拆卸方便的散热装置时，通过锁体3将配电箱本体1的门体2锁住，然后给风机502接上电源，风机502吹出的风通过进风口8到达配电箱本体1内，使得配电箱本体1内空气流通，热气被空气带走从贯穿槽6处吹出，需要清理散热装置5时，首先将散热装置5往上移动，使得T形槽503沿着T形块往上移动，取出散热装置，对进风口8处进行清洁，然后将防尘网505从两个卡板504上取出，对防尘网505和风机502进行清洁，清洁完成后重新安装，使得更好的对散热装置5进行清洁，不会影响配电箱本体1的正常运行。
