技术领域
本实用新型属于灯管照明技术领域，具体涉及一种具有驱蚊功能的LED照明灯具。
背景技术
LED灯也就是发光二极管，电流通过芯片PN结后进行空穴作用产生光，然后这种光有很多种颜色，从人眼看不到的红外，到可见光红橙黄绿青蓝紫，紫外，LED紫光光源一般是波段为420NM以下的LED光源，主要波段有405-420，395-405，385-395，375-385，365-375等等，波段越低可见光越少，一直到紫外不可见光，光源的种类一般为插件类（F5、F8），大功率仿流明结构，贴片类（一般为中功率）。插件类辐射功率小，环氧树脂易老化，安装繁杂，但热量小，大功率光源辐身功率大，不硅胶封装不易老化，安装简便，热量大贴片结构目前较少，在夏季进行照明时容易招揽蚊虫，给人生活带来不便
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种具有驱蚊功能的LED照明灯具，具有无毒无害、快速捕蚊灭蚊的特点。
为实现上述目的，本实用新型提供如下技术方案：一种具有驱蚊功能的LED照明灯具，包括机箱和外壳，所述机箱内部固定连接有第一隔板，所述第一隔板表面固定连接有电路板，所述电路板上端固定连接有开关，所述开关表面固定连接有按钮外壳，所述机箱内部固定连接有第二隔板，所述机箱表面设置有侧面灯孔，所述机箱表面设置有下侧灯孔。
优选的，所述机箱下端固定连接有外壳，所述外壳内部固定连接有吸风机，所述机箱表面固定连接有USB插口，所述外壳另一端固定连接有收集壳，所述收集壳内部固定连接有电网。
优选的，所述机箱表面固定连接有固定板，所述固定板表面穿设有孔，所述固定板通过螺丝活动连接有把手，所述机箱表面设置有凹槽，所述凹槽固定连接有按钮外壳，所述收集壳底端固定连接有底座。
优选的，所述第二隔板表面固定连接有蓄电池，所述机箱表面固定连接有电量显示器，所述第二隔板下端固定连接有诱蚊灯管。
优选的，所述电路板、开关和蓄电池电连接，所述USB插口、电量显示器和电路板电连接，所述吸风机、电网和蓄电池电连接。
本实用新型的有益效果是：
本实用新型，通过设置把手、螺丝和固定板，使得人们在对该装置进行携带或者悬挂时，通过人们拿起把手对该装置进行移动，在螺丝和固定板的作用下，使得人们对该装置进行移动或者悬挂时更加便捷，通过设置蓄电池、电路板和USB插口，使得人们在对该装置进行充电时，通过人们往USB插口插入充电器，在电路板和蓄电池的作用下，使得人们对该装置进行充电时更加快捷方便，通过设置诱蚊灯管、蓄电池和电路板，使得人们在对蚊子进行引诱时，通过开关控制诱蚊灯管的打开，在电路板和蓄电池的作用下，使得诱蚊灯管在对蚊子进行引诱时效果更明显，通过设置吸风机和电网，使得人们在对蚊子进行捕捉时，通过开关打开吸风机和电网运作，在吸风机和电网的作用下，使得人们在对蚊子进行捕捉时更加彻底快速。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

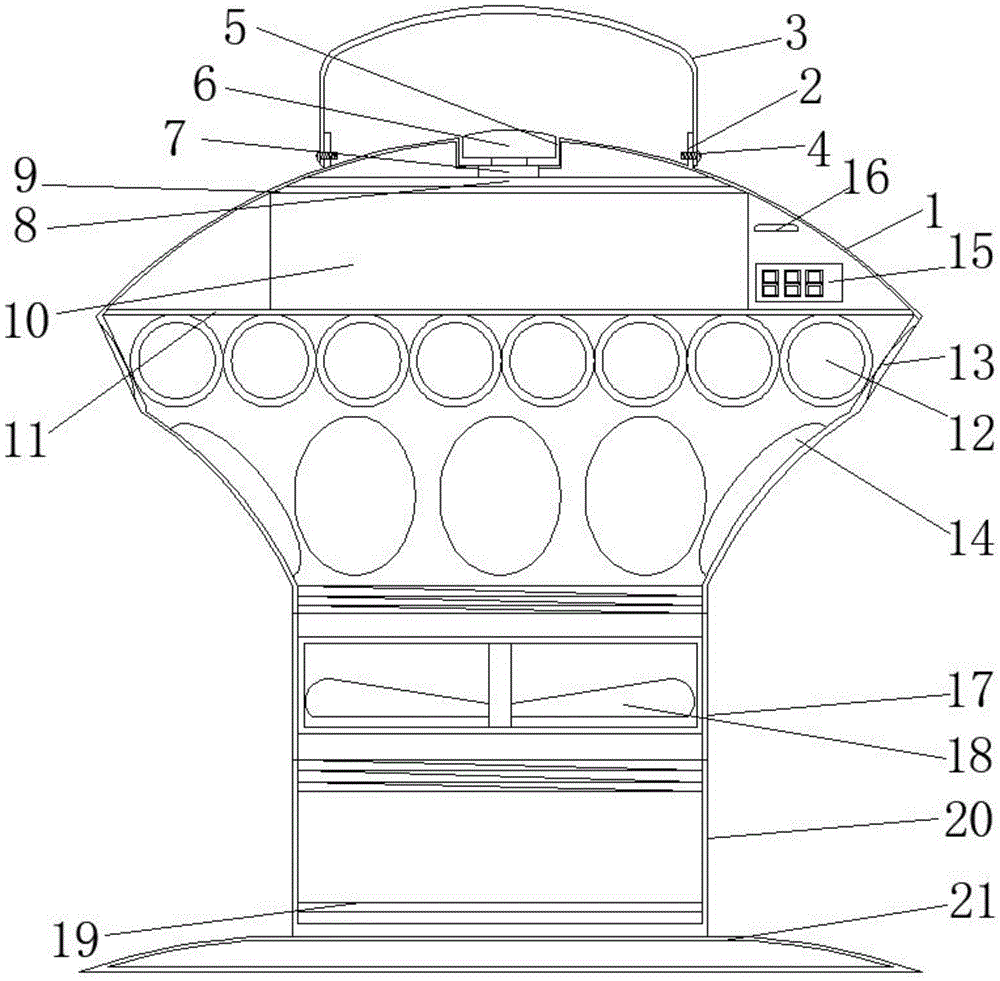

图1为本实用新型的剖面结构示意图；
图2为本实用新型中的电网结构示意图；
图3为本实用新型中的机箱结构示意图；
图中：1、机箱；2、固定板；3、把手；4、螺丝；5、凹槽；6、按钮外壳；7、开关；8、电路板；9、第一隔板；10、蓄电池；11、第二隔板；12、诱蚊灯管；13、侧面灯孔；14、下侧灯孔；15、电量显示器；16、USB插口；17、外壳；18、吸风机；19、电网；20、收集壳；21、底座。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-3，本实用新型提供以下技术方案：一种具有驱蚊功能的LED照明灯具，包括机箱1和外壳17，所述机箱1内部固定连接有第一隔板9，所述第一隔板9表面固定连接有电路板8，所述电路板8上端固定连接有开关7，所述开关7表面固定连接有按钮外壳6，所述机箱1内部固定连接有第二隔板11，所述机箱1表面设置有侧面灯孔13，所述机箱1表面设置有下侧灯孔14。
具体的，所述机箱1下端固定连接有外壳17，所述外壳17内部固定连接有吸风机18，所述机箱1表面固定连接有USB插口16，所述外壳17另一端固定连接有收集壳20，所述收集壳20内部固定连接有电网19，通过设置吸风机18和电网19，使得人们在对蚊子进行捕捉时，通过开关7打开吸风机18和电网19运作，在吸风机18和电网19的作用下，使得人们在对蚊子进行捕捉时更加彻底快速。
具体的，所述机箱1表面固定连接有固定板2，所述固定板2表面穿设有孔，所述固定板2通过螺丝4活动连接有把手3，通过设置把手3、螺丝4和固定板2，使得人们在对该装置进行携带或者悬挂时，通过人们拿起把手3对该装置进行移动，在螺丝4和固定板2的作用下，使得人们对该装置进行移动或者悬挂时更加便捷，所述机箱1表面设置有凹槽5，所述凹槽5固定连接有按钮外壳6，所述收集壳20底端固定连接有底座21。
具体的，所述第二隔板11表面固定连接有蓄电池10，所述机箱1表面固定连接有电量显示器15，所述第二隔板11下端固定连接有诱蚊灯管12，通过设置诱蚊灯管12、蓄电池10和电路板8，使得人们在对蚊子进行引诱时，通过开关7控制诱蚊灯管12的打开，在电路板8和蓄电池10的作用下，使得LED紫光灯诱蚊灯12在对蚊子进行引诱时效果更明显。
具体的，所述电路板8、开关7和蓄电池10电连接，所述USB插口16、电量显示器15和电路板8电连接，通过设置蓄电池10、电路板8和USB插口16，使得人们在对该装置进行充电时，通过人们往USB插口16插入充电器，在电路板8和蓄电池10的作用下，使得人们对该装置进行充电时更加快捷方便，所述吸风机18、电网19和蓄电池10电连接。
本实用新型的工作原理及使用流程：本实用新型，在使用时，通过人们手提把手3移动固定好位置，通过人们按下按钮外壳6，从而控制开关7打开，开关7通过电路板8控制诱蚊灯管12打开，同时控制吸风机18和电网19运转，使得蚊子在灯光的引诱下飞进侧面灯孔13和下侧灯孔14周围，从而在吸风机18的吸力下进入外壳17内部，通过外壳17内部进入收集壳20，在吸风机18的作用下蚊子被风力吹到电网19表面上，从而对蚊子进行放电将其消灭，在该装置需要进行充电时，使用相适配的充电器插入USB插口16中进行充电，电量显示器15显示剩余电量，使用完毕后可打开收集壳20对内部进行清洗。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
