技术领域
本实用新型涉及工程安全防护领域，具体为一种施工防护棚。
背景技术
中国做为世界大国之一，每年的建筑工程量都十分巨大，然而各种各样的施工事故也不断发生，建筑施工现场作业的安全性越来越重要，随着施工标准化的推进，建筑施工现场的各类加工点，都应配备加工防护棚来防止意外的发生。
现有的防护棚大多都只是采用钢架结构加彩钢板棚顶的设计，当建筑高度足够时，高空坠落的物件可以轻易的击穿彩钢板，施工人员的安全没有足够的保障，而且加工点附近，各种建筑材料随意堆积，不但容易导致建筑材料发生锈蚀，当意外发生时，也阻碍了施工人员的快速撤离，安全性不足。
实用新型内容
本实用新型的目的旨在于提供一种防高空坠物的工地施工防护棚，可以在意外发生时更好的保护施工人员的安全，方便人员向安全地带转移。
为实现上述目的，本实用新型提供如下技术方案：
一种防高空坠物的工地施工防护棚，包括桁架，桁架两端安装有警报器，桁架下端连接有立柱，桁架与立柱连接处有斜杆加固连接，在一侧的立柱上，外侧焊有公示板，内侧连接有储料架，在立柱的底端有立柱底板，在桁架顶端两头连接有侧板，侧板内侧有复合板安装架，安装架内安装有复合板，桁架中间有Y型架，Y型架顶端有防漏棚顶，Y型架两侧有彩钢板安装架，安装架内安装有彩钢板，在侧板与Y型架上焊接有挂环，挂环上有卸力拉簧，卸力拉簧外壳上焊接有连接柱，连接柱另一端焊接有勾环，外壳内有拉杆，拉杆底部焊接有弹簧底座，另一端同样焊接有勾环，在拉杆侧外壳内壁，安装有压感元件，弹簧底座与压感元件之间有卸力弹簧，卸力拉簧另一端挂在尼龙棚顶的铆钉上，铆钉内部嵌有橡胶圆环。
作为本实用新型进一步的方案：立柱两侧分别安装了储料架与公示板。
作为本实用新型进一步的方案：设有尼龙棚顶，两端通过卸力拉簧与棚体结构连接，卸力拉簧内有压感元件，尼龙棚顶的铆钉内嵌有橡胶圆环。
作为本实用新型进一步的方案：设有彩钢板安装架与复合板安装架。
作为本实用新型进一步的方案：桁架两端安装有警报器，中间有Y型架，Y型架顶端有防漏棚顶。
有益效果
立柱两侧有公示板与储料架，公示板能张贴特种作业人员作业证复印件、sop作业指导书、工程管理通知等，起到规范化施工现场，提高人员安全意识的作用，同时也能防止雨天雨滴从侧面飘落到储料架上，储料架的设置，防止了建筑材料与地面的接触，减少了建筑材料的锈蚀，也使施工现场更加干净整洁，便于人员转移，安装架的设置，方便了彩钢板与复合板的安装与拆卸，尼龙布料、彩钢板、复合板三层防冲击的结构可以极大的吸收坠落物的动能并防止坠落物击穿棚顶对人员造成伤害，卸力弹簧内的压感元件，能在尼龙棚顶被坠落物冲击时，发出信号，启动警报器，提醒施工人员与管理人员，及时撤离或排除安全隐患，防止后续可能的其他事故发生。
附图说明

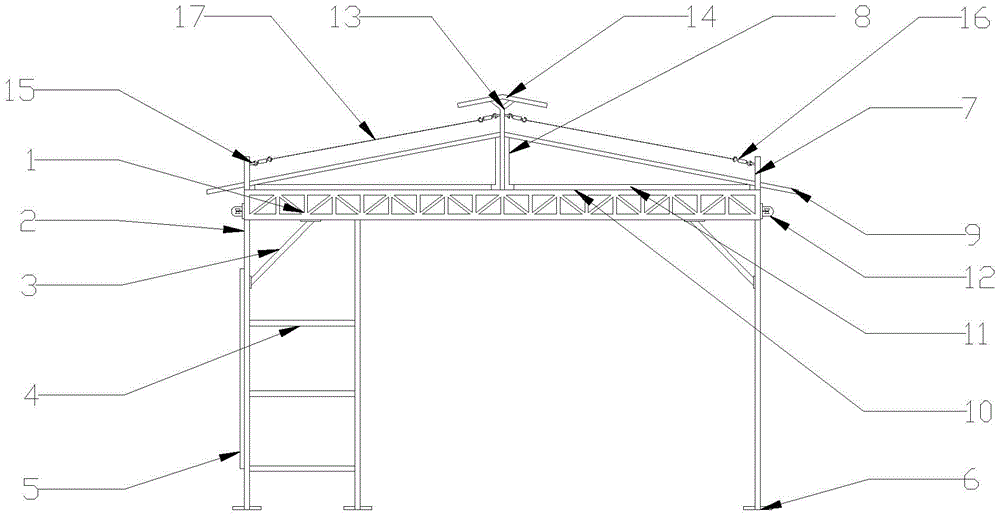

图1为本实用新型的整体结构图。
图2为本实用新型的卸力拉簧结构图。
图3为本实用新型的卸力铆钉结构图。
图1-3中：1-桁架，2-立柱，3-斜杆，4-储料架，5-公示板，6-立柱底板，7-侧板，8-彩钢板安装架，9-彩钢板，10-复合板安装架，11-复合板，12-警报器，13-Y型架，14-防漏棚顶，15-挂环，16-卸力拉簧，17-尼龙棚顶，18-外壳，19-连接柱，20-勾环，21-拉杆，22-弹簧底座，23-压感元件，24-卸力弹簧，25-铆钉，26-橡胶圆环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型实施例中，一种防高空坠物的工地施工防护棚，包括桁架1，桁架1两端安装有警报器12，桁架1下端连接有立柱2，桁架1与立柱2连接处有斜杆3加固连接，在一侧的立柱2上，外侧有公示板5，内侧连接有储料架4，在立柱2的底端有立柱底板6，在桁架1顶端两头连接有侧板7，侧板7内侧有复合板安装架10，安装架内安装有复合板11，桁架1中间有Y型架13，Y型架13顶端有防漏棚顶14，Y型架13两侧有彩钢板安装架8，安装架内安装有彩钢板9，在侧板7与Y型架13上焊接有挂环15，挂环15上有卸力拉簧16，卸力拉簧16外壳18上焊接有连接柱19，连接柱19另一端焊接有勾环20，外壳18内有拉杆21，拉杆21底部焊接有弹簧底座22，另一端同样焊接有勾环20，在拉杆21侧外壳18内壁，安装有压感元件23，弹簧底座22与压感元件23之间有卸力弹簧24，卸力拉簧24另一端挂在尼龙棚顶17的铆钉25上，铆钉25内部嵌有橡胶圆环26。
其中：立柱2两侧分别安装了储料架4与公示板5，公示板5能张贴施工人员作业证、sop作业指导书等规范管理等文件，规范人员操作，提高人员安全意识，也能防止雨天雨滴从侧面飘落到储料架4上，储料架4的设立，防止了建筑材料随意堆放对材料的损伤以及地面杂乱带来的安全隐患。
其中：设有尼龙棚顶17，两端通过卸力拉簧16与棚体结构连接，卸力拉簧16内有压感元件23，尼龙棚顶17的铆钉25内嵌有橡胶圆环26，采用韧性更好的尼龙材料作为棚顶，加上卸力拉簧16与橡胶圆环26，极大的提高了棚顶承受冲击的能力，并消耗坠落物的动能，防止坠落物击穿棚顶对棚内施工人员造成伤害，压感元件23能在棚顶受到冲击时，发出信号，激活警报器12。
其中：设有彩钢板安装架8与复合板安装架10，方便了彩钢板9与复合板11的安装与拆卸。
其中：桁架1两端安装有警报器12，中间有Y型架13，Y型架13顶端有防漏棚顶14，警报器12能提醒施工人员与管理人员撤离或及时排除后续存在的其他坠落物的隐患，防漏棚14顶能防止雨水从棚顶结合处缝隙渗入。
在使用本实用新型时，将防护棚安装完毕后，采用埋地或螺栓锚地等方式固定好，公示板5张贴文件，储料架4放置建筑材料，防止材料锈蚀，保持现场整洁，利于人员移动，当有坠落物坠落时，坠落物首先与尼龙棚顶17接触，通过橡胶圆环26，起到缓冲与分散力量的作用，将冲击力转化为拉力分散到四周的卸力拉簧16上，拉杆21被拉动，带动弹簧底座22，卸力弹簧24被压缩，消耗坠落物的动能，同时内部的压感元件23受到卸力弹簧24压迫，发出信号，启动警报器12，提醒施工人员撤离，提醒管理人员排除相关安全隐患，如果尼龙棚顶17被击穿，那坠落物的动能也被极大的消耗，由后面刚性更好的彩钢板9与复合板11将其接下，防止坠落物对棚内施工人员造成伤害。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
