技术领域
本实用新型涉及冰面破冰及垃圾回收技术领域，尤其涉及寒冷地区冰面破除垃圾回收装置。
背景技术
随着人类生产力的提高，生产袋子、瓶子、餐盒也非常之多，垃圾也越来越多，江河湖泊也受到了很多污染，水面很多垃圾，对于热带、亚热带地区可以利用打捞船，打捞网，但是对于寒冷地区的打捞往往比较困难，水面都有不同程度的结冰而造成破冰困难，回收垃圾困难的问题
基于上述描述，以及结合现有技术中的设备发现，现有的结构在对破冰回收垃圾的装置中比较少，且效果比较差，大都在船体的前端安设破碎结构进而利用行驶过程中的动力对冰面进行破碎，在破碎的同时船体容易发生晃动，破碎效果差，同时在破碎过程中冰块容易与垃圾共同的堆积在一起，工作效率低，本实用新型可以更有效率的破冰回收垃圾，让寒冷地区的环境污染更好的得到处理。
实用新型内容
本实用新型的目的在于提供一种用于寒冷地区冰面破除垃圾回收装置，以解决冰面破除垃圾回收装置涉及并不全面，可能由于冰面结冰的厚度不同可能造成不能灵活运用。
本实用新型用于寒冷地区冰面破除垃圾回收装置的目的与功效，由以下具体技术手段所达成：一种用于寒冷地区冰面破除垃圾回收装置，包括船体、破冰装置、防溅壳体、切割装置、液压杆、连接杆、承载杆、传送带,电机，转轴，第一转盘，第二转盘，第一法兰盘，第三转盘，第二法兰盘，第四转盘，碾压粉碎机，所述第一转盘用固定轴座焊接在船体一侧，电机固定在第一转盘同一侧，所述第二转盘用固定轴座焊接在船体另一侧，第一转盘和第二转盘之间用转轴活动连接，第一法兰盘固定连接在第二转盘的外侧，所述第三转盘固定连接在第二转盘下方的船体一侧，所述第二法兰盘固定连接在第三转盘的外侧，所述第四转盘固定连接在传送带一侧，所述第二转盘与第三转盘用履带连接，所述第二法兰盘与第四转盘用履带连接，所述切割装置利用轴杆固定在船体两侧，切割装置底部固定连接有碾压粉碎机，所述传送带固定连接在船体一端，所述防溅壳体固定连接在传送带底端，所述液压杆上端焊接在防溅壳体顶部，下端焊接承载杆内侧，所述连接杆上端焊接在船体，下端活动连接承载杆，所述破冰装置焊接承载杆内侧。
优选的，所述破冰装置还包括破冰钻头，弹簧，第一固定柱，第二固定装置，破冰锤，所述破冰钻头活动连接在破冰装置焊接在破冰钻头的内部，所述第一固定柱焊接在钻头的内部，所述第二固定装置焊接在钻头的内部，另一端卡住破冰锤，所述破冰锤通过固定轴座固定在破冰装置上端。
优选的，所述防溅壳体还包括橡胶板焊接在壳体顶部。
与现有结构相较之下，本实用新型具有如下有益效果：
本实用新型解决了寒冷地区破冰效率低回收垃圾难的问题，通过破冰装置内部结构可以高效率的破冰，当钻头对冰面无法钻破时利用力的作用驱动破冰锤敲打冰面，且破冰锤为尖锐型，对冰面破除的效率大大提高，船体两边安装有承载杆不仅仅有承载的作用，还有对破除冰面的垃圾有阻拦引流的作用，顺利的引流到船体回收垃圾的装置中进行处理，且有碎冰装置，当垃圾被冰块包裹流入船体，进入碎冰装置时对冰块垃圾进行锤击，传送带有漏孔把垃圾冰块分离，这样可以减轻垃圾重量，更好的提高了打捞的效率。
附图说明

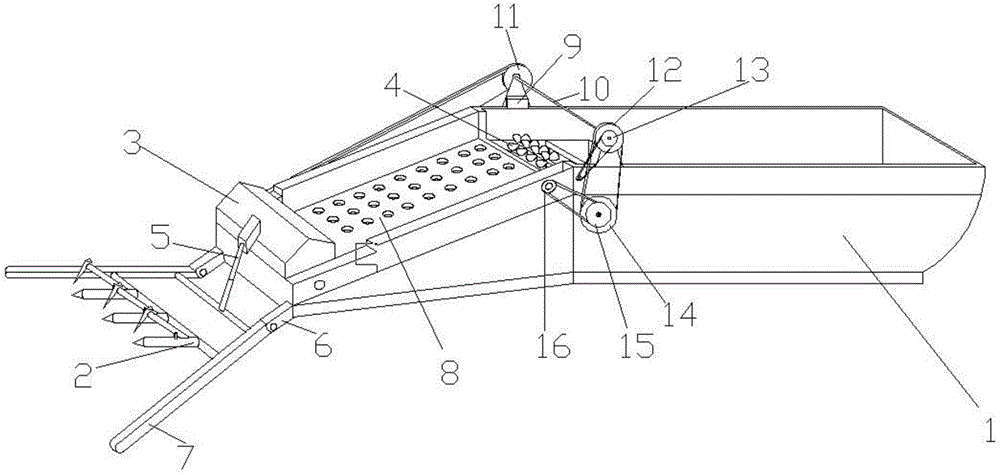

图1为本实用新型整体正面结构示意图；
图2为本实用新型破冰装置剖面结构示图；
图3为本实用新型防溅壳体顶部平面结构示意图；
图4为本实用新型碎冰装置整体正面结构示意图；
图5为本实用新型碾压粉碎机俯视结构示意图；
图中，部件名称与附图编号的对应关系为：
1-船体，2-破冰装置，3-防溅壳体，4-切割装置，5-液压杆，6-连接杆，7-承载杆，8-传送带，9-电机，10-转轴，11-第一转盘，12-第二转盘，13-第一法兰盘，14-第三转盘，15-第二法兰盘，16-第四转盘，17-碾压粉碎机，201-破冰钻头，202-弹簧，203-第一固定柱，204-第二固定装置，205-破冰锤，301-碎冰装置，302-凸点，303-切割片，304-碎冰锤，305-橡胶板。
具体实施方式
实施例：
如附图1至附图5所示：
一种用于寒冷地区冰面破除垃圾回收装置，包括船体1、破冰装置2、防溅壳体3、切割装置4、液压杆5、连接杆6、承载杆7、传送带8,电机9，转轴10，第一转盘11，第二转盘12，第一法兰盘13，第三转盘14，第二法兰盘15，第四转盘16，碾压粉碎机17，第一转盘11用固定轴座焊接在船体1一侧，电机9固定在第一转盘11同一侧，第二转盘12用固定轴座焊接在船体1另一侧，第一转盘11和第二转盘12之间用转轴10活动连接，第一法兰盘13固定连接在第二转盘12的外侧，第三转盘14固定连接在第二转盘12下方的船体1一侧，第二法兰盘15固定连接在第三转盘14的外侧，第四转盘16固定连接在传送带8一侧，第二转盘12与第三转盘14用履带连接，第二法兰盘15与第四转盘16用履带连接，切割装置4利用轴杆固定在船体1两侧，切割装置4底部固定连接有碾压粉碎机17，传送带8固定连接在船体1一端，防溅壳体3固定连接在传送带8底端，液压杆5上端焊接在防溅壳体3顶部，下端焊接承载杆7内侧，连接杆6上端焊接在船体1，下端活动连接承载杆7，破冰装置2焊接承载杆7内侧。
其中：破冰装置2还包括破冰钻头201，弹簧202，第一固定柱203，第二固定装置204，破冰锤205，破冰钻头201活动连接在破冰装置2的前端,弹簧202焊接在破冰钻头201的内部，第一固定柱203焊接在钻头的内部，第二固定装置204焊接在钻头的内部，另一端卡住破冰锤205，破冰锤205通过固定轴座固定在破冰装置2上端，当破冰钻头201接触比较厚的冰不能够破除时，钻头收缩，推动第一固定柱203、第二固定装置204，让破冰锤205对冰面敲击破碎，提高了破冰的效率。
其中：防溅壳体3还包括橡胶板305焊接在壳体顶部，当有垃圾或者冰块飞出时，防溅壳体3有效的抵挡冰块垃圾飞出，且防溅壳体3顶部设有橡胶板305，当垃圾冰块飞向橡胶板305时，可以弹回至碎冰装置301继续敲碎，可以有效的将冰块以及垃圾分离出来。
其中：碎冰装置301还包括凸点302，切割片303，碎冰锤304，碎冰锤304通过固定杆焊接在碎冰装置301外壁，切割片303焊接在碎冰锤304中间的固定杆上，凸点302嵌入碎冰装置突出的转盘上，碎冰锤304的固定杆设有切割片303防止垃圾缠绕在碎冰装置301内，凸点302可以将陷入缝隙的冰块进行震荡破碎，给回收上来的垃圾冰块分离提高了效率。
工作原理：首先将电机9打开，船体1的传动装置运行，船体1利用破冰装置2进行破冰，冰块破除后，应水流顺着承载杆7流入碎冰装置3，在碎冰装置3内进行锤击敲打切割震荡，将冰块和垃圾分离传送至传送带8，传送带8有漏碎冰的漏孔，将冰漏入传送带8底部水中，垃圾往上传送至切割装置4，将垃圾以及遗漏的碎冰进行切割，将垃圾切割成碎片，落入底部的碾压粉碎机17中，使垃圾体积变小压缩聚集在船体1的空余处，使寒冷地区冰面破除垃圾回收的效率大大提高。
