技术领域
本实用新型涉及养殖大棚技术领域，具体是一种养殖大棚。
背景技术
现有的养殖大棚采用木质结构或钢结构进行建造，但是现有的养殖大棚虽然可以满足养殖需求，但是由于大棚结构固定，大棚的面积大小在建造完成后已经固定无法进行更改，导致无法满足养殖户扩大养殖面积的需求；
由于上述问题导致养殖大棚使用不便，因此，需要在现有的养殖大棚上进行进一步研究，提供一种新的能够调节范围的钢结构养殖大棚。
实用新型内容
本实用新型旨在于解决现有的养殖大棚由于大棚结构固定，大棚的面积大小在建造完成后已经固定无法进行更改，导致无法满足养殖户扩大养殖面积的需求问题，提供一种能够调节范围的钢结构养殖大棚，通过设置钢结构养殖大棚，将钢结构养殖大棚分成多个组成部分，使得钢结构部件之间通过插接进行组合，形成整体长方形框架的棚体结构，并通过螺栓将组合结构进行固定，形成一个稳固的大棚结构，通过在钢结构部件的底部均通过螺栓固定连接有滚轮，能够推动钢结构部件在底架的范围内横向移动，通过调整钢结构部件之间的间隔，从而能够横向拉长大棚的范围，从而扩大大棚的面积，满足养殖户扩大养殖面积的需求。
为实现上述目的，本实用新型提供如下技术方案：一种能够调节范围的钢结构养殖大棚，包括底架、固定架、第一组合架、第二组合架和棚顶，所述底架的中间处通过螺栓固定连接有固定架，所述固定架的顶部设置有安装槽，所述底架的左端通过螺栓固定连接有第一组合架，所述第一组合架的顶部正面设置有第一横梁架，所述第一组合架的顶部侧面设置有第一对接梁，所述底架的右端通过螺栓固定连接有第二组合架，所述第二组合架的顶部正面设置有第二横梁架，所述第二组合架的顶部侧面设置有第二对接梁。
优选的，所述底架呈长条状，且底架的内部设置有凹槽。
优选的，所述底架设置有两组，分别位于固定架、第一组合架和第二组合架的两侧。
优选的，所述固定架、第一组合架和第二组合架的底部嵌入在底架的凹槽内，且固定架、第一组合架和第二组合架通过螺栓与底架固定连接。
优选的，所述固定架、第一组合架和第二组合架的底部均通过螺栓固定连接有滚轮，且滚轮与底架的凹槽底部相接触。
优选的，所述安装槽的左右两端均设置有凹槽，且两端的第一对接梁和第二对接梁与安装槽的凹槽相契合。
优选的，所述第一横梁架、第一对接梁和第二横梁架、第二对接梁的内侧表面均设置有凹槽，且棚顶插入在第一组合架、第二组合架的凹槽内与固定架的凹槽进行对接固定。
与现有技术相比，本实用新型的有益效果如下：
该种能够调节范围的钢结构养殖大棚，通过在固定架、第一组合架和第二组合架的底部均通过螺栓固定连接有滚轮，在进行调节时，能够推动固定架、第一组合架和第二组合架在底架的范围内横向移动，从而调节固定架、第一组合架和第二组合架在底架凹槽内的位置，通过调整固定架、第一组合架和第二组合架之间的间隔，从而能够横向拉长大棚的范围，从而扩大大棚的面积，通过在安装槽的左右两端均设置有凹槽，且两端的第一对接梁和第二对接梁与安装槽的凹槽相契合，将第一对接梁和第二对接梁插入安装槽后，使得第一组合架和第二组合架的侧面与固定架对接，形成整体长方形框架的棚体结构，且固定架、第一组合架和第二组合架通过螺栓与底架固定连接，使得在大棚范围固定后，通过螺栓将组合结构进行固定，形成一个稳固的大棚结构，通过在第一横梁架、第一对接梁和第二横梁架、第二对接梁的内侧表面均设置有凹槽，且棚顶插入在第一组合架、第二组合架的凹槽内与固定架的凹槽进行对接固定，使得棚顶能够进行安装拆卸，在调节大棚的范围后通过增加棚顶的范围即可使大棚进行正常使用。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

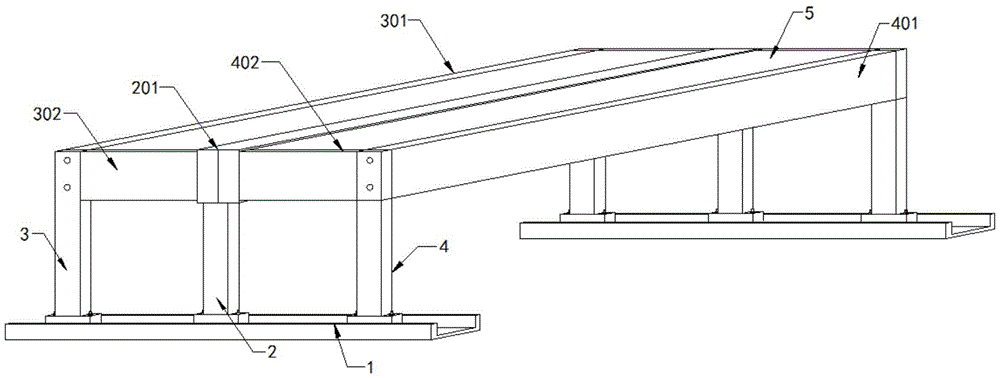

图1为本实用新型的整体结构示意图。
图2为本实用新型的固定架具体结构示意图。
图3为本实用新型的第一组合架具体结构示意图。
图4为本实用新型的底架内部具体结构示意图。
图中：1-底架；2-固定架；3-第一组合架；4-第二组合架；5-棚顶；201-安装槽；301-第一横梁架；302-第一对接梁；401-第二横梁架；402-第二对接梁。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
实施例：
如图所示1-4；
本实施例提供了一种能够调节范围的钢结构养殖大棚，包括底架1、固定架2、第一组合架3、第二组合架4和棚顶5，其特征在于，所述底架1的中间处通过螺栓固定连接有固定架2，所述固定架2的顶部设置有安装槽201，所述底架1的左端通过螺栓固定连接有第一组合架3，所述第一组合架3的顶部正面设置有第一横梁架301，所述第一组合架3的顶部侧面设置有第一对接梁302，所述底架1的右端通过螺栓固定连接有第二组合架4，所述第二组合架4的顶部正面设置有第二横梁架401，所述第二组合架4的顶部侧面设置有第二对接梁402。
进一步的，所述底架1呈长条状，且底架1的内部设置有凹槽。
进一步的，所述底架1设置有两组，分别位于固定架2、第一组合架3和第二组合架4的两侧，两组底架1为固定架2、第一组合架3和第二组合架4提供地基作用，为大棚建造提供水平支撑。
进一步的，所述固定架2、第一组合架3和第二组合架4的底部嵌入在底架1的凹槽内，且固定架2、第一组合架3和第二组合架4通过螺栓与底架1固定连接。
进一步的，所述固定架2、第一组合架3和第二组合架4的底部均通过螺栓固定连接有滚轮，且滚轮与底架1的凹槽底部相接触，通过在固定架2、第一组合架3和第二组合架4的底部均通过螺栓固定连接有滚轮，在进行调节时，能够推动固定架2、第一组合架3和第二组合架4，从而调节固定架2、第一组合架3和第二组合架4在底架1凹槽内的位置，通过调整固定架2、第一组合架3和第二组合架4之间的间隔，从而能够横向拉长大棚的范围，从而扩大大棚的面积。
进一步的，所述安装槽201的左右两端均设置有凹槽，且两端的第一对接梁302和第二对接梁402与安装槽201的凹槽相契合，将第一对接梁302和第二对接梁402插入安装槽201后，使得第一组合架3和第二组合架4的侧面与固定架2对接，形成整体长方形框架的棚体结构。
进一步的，所述第一横梁架301、第一对接梁302和第二横梁架401、第二对接梁402的内侧表面均设置有凹槽，且棚顶5插入在第一组合架3、第二组合架4的凹槽内与固定架2的凹槽进行对接固定，使得棚顶5能够进行安装拆卸，在调节后通过增加棚顶5的范围即可使大棚进行正常使用。
工作原理：
在使用本实用新型提供的一种能够调节范围的钢结构养殖大棚时，通过设置有两组底架1，底架1分别位于固定架2、第一组合架3和第二组合架4的两侧，两组底架1为固定架2、第一组合架3和第二组合架4提供地基作用，为大棚建造提供水平支撑，底架1呈长条状，且底架1的内部设置有凹槽，固定架2、第一组合架3和第二组合架4的底部嵌入在底架1的凹槽内，通过在固定架2、第一组合架3和第二组合架4的底部均通过螺栓固定连接有滚轮，在进行调节时，能够推动固定架2、第一组合架3和第二组合架4，从而调节固定架2、第一组合架3和第二组合架4在底架1凹槽内的位置，通过调整固定架2、第一组合架3和第二组合架4之间的间隔，从而能够横向拉长大棚的范围，从而扩大大棚的面积，安装槽201的左右两端均设置有凹槽，且两端的第一对接梁302和第二对接梁402与安装槽201的凹槽相契合，将第一对接梁302和第二对接梁402插入安装槽201后，使得第一组合架3和第二组合架4的侧面与固定架2对接，形成整体长方形框架的棚体结构，且固定架2、第一组合架3和第二组合架4通过螺栓与底架1固定连接，使得在大棚范围固定后，通过螺栓将组合结构进行固定，形成一个稳固的大棚结构，通过在第一横梁架301、第一对接梁302和第二横梁架401、第二对接梁402的内侧表面均设置有凹槽，且棚顶5插入在第一组合架3、第二组合架4的凹槽内与固定架2的凹槽进行对接固定，使得棚顶5能够进行安装拆卸，在调节后通过增加棚顶5的范围即可使大棚进行正常使用。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
