技术领域
本实用新型涉及卫浴防滑垫领域，具体为一种卫浴用多功能防滑垫。
背景技术
卫浴的意思就是卫生、洗浴，卫浴俗称主要用于洗澡的卫生间，是供居住者便溺、洗浴、盥洗等日常卫生活动的空间及用品，现阶段卫浴又不仅仅是单一卫浴这么简单，随着人们生活节奏的加快，对于各种产品的要求提高。
现有的卫浴防滑垫大都仅仅只有防滑的功能，在现代生活工作压力大的环境下人们普遍容易掉发，而掉落的毛发又容易造成下水道的堵塞导致需要进行维修费时费神，且同时人们洗澡时后背是不容易洗到的地方，当单独一个人洗澡时会造成不小的困扰。
实用新型内容
一种卫浴用多功能防滑垫，以解决普通防滑垫缺少过滤毛发与背部清理的问题。
为实现上述目的，本实用新型提供了一种卫浴用多功能防滑垫,包括防滑垫上部，所述防滑垫上部右侧固定连接有铰接轴，所述铰接轴下端固定连接防滑垫下部，所述防滑垫上部上端表面固定连接有防滑凸块，所述防滑垫上部四条侧边是上开设有流水槽，所述流水槽内部固定安装有过滤网，所述防滑垫下部下端固定连接有橡胶层，所述橡胶层下端开设有防滑槽，所述防滑垫上部下端固定连接有吸盘，所述防滑凸块外侧开设有摩擦槽。
进一步的，所述防滑垫上部下端与防滑垫下部上端设置与相同的吸盘。
进一步的，所述防滑槽为钝角设置。
进一步的，所述流水槽下端与外部相连通，所述过滤网为两侧倾斜弧形的倒V状设置。
进一步的，所述摩擦槽为锐角环状设置。
一种卫浴用多功能防滑垫具有以下有益效果:
(1)该装置通过防滑垫上部上端设置的半圆弧状防滑凸块，使得当洗澡时将其放置在地面上能防滑的同时能对脚部穴位进行按摩从而减少疲劳，同时通过橡胶层下端防滑槽为钝角设置，使得与地面接触时接触面积加大从而提高防滑效率，再通过防滑垫上部四个侧面的流水槽下端与外部相连通，使得洗澡水经过流水槽时所携带的毛发能被流水槽内的过滤网阻挡下来从而避免毛发直接进入下水道内造成堵塞，且同时通过过滤网为两侧倾斜弧形的倒V状设置，使得被阻挡下的毛发能在后续水流的作用下向过滤网两侧移动堆积，使得方便后续集中处理的同时防止过滤网被堵塞。
(2)该装置通过防滑垫上部与防滑垫下部右侧共同连接铰接轴，使得能通过铰接轴将防滑垫整个旋转打开，通过防滑垫上部下端与防滑垫下部上端设置与相同的吸盘，以致能通过吸盘将防滑垫上部与防滑垫下部整个吸附在卫浴的瓷砖上，从而能将背部在其上进行摩擦使得方便一个人的时候清理背部污垢，再通过防滑凸块外侧开设有锐角环状设置的摩擦槽，使得人背部与其接触时能增加摩擦效率，使得背部清理效率提高。
附图说明

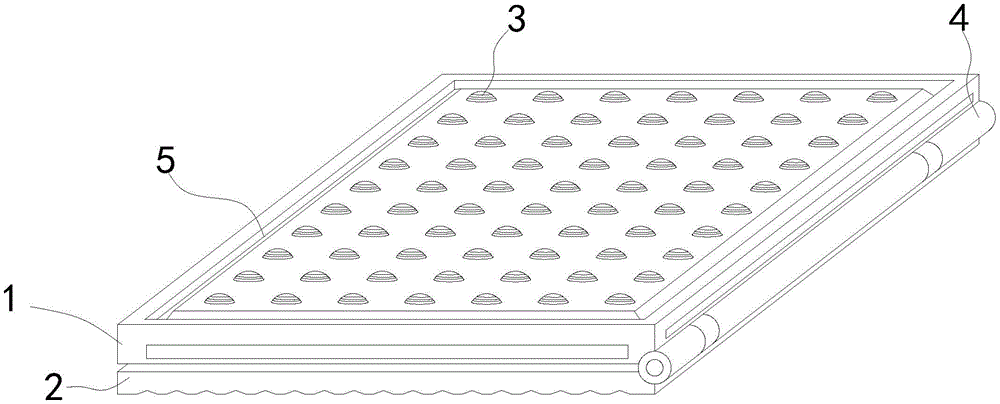

图1为本实用新型的整体主视图；
图2为本实用新型的吸盘示意图；
图3为本实用新型的整体剖面图；
图4为本实用新型的防防滑凸块立体图。
图1-4中：1-防滑垫上部、2-防滑垫下部、3-防滑凸块、4-铰接轴、5-流水槽、6-吸盘、7-过滤网、8-防滑槽、9-橡胶层、10-摩擦槽。
具体实施方式
请参阅图1至4，一种卫浴用多功能防滑垫分解结构示意图以及平面结构示意图。
本实施了提供了一种卫浴用多功能防滑垫,包括防滑垫上部1，防滑垫上部1右侧固定连接有铰接轴4，铰接轴4下端固定连接防滑垫下部2，防滑垫上部1上端表面固定连接有防滑凸块3，防滑垫上部1四条侧边是上开设有流水槽5，流水槽5内部固定安装有过滤网7，防滑垫下部2下端固定连接有橡胶层9，橡胶层9下端开设有防滑槽8，防滑垫上部1下端固定连接有吸盘6，防滑凸块3外侧开设有摩擦槽10。
在具体实施时，防滑垫上部1下端与防滑垫下部2上端设置与相同的吸盘6，使得能通过铰接轴4将防滑垫整个旋转打开，再通过吸盘6将防滑垫上部1与防滑垫下部2整个吸附在卫浴的瓷砖上，从而能将背部在其上进行摩擦使得方便一个人的时候清理背部污垢。
在具体实施时，防滑槽8为钝角设置，使得与地面接触时接触面积加大从而提高防滑效率。
在具体实施时，流水槽5下端与外部相连通，过滤网7为两侧倾斜弧形的倒V状设置，使得被阻挡下的毛发能在后续水流的作用下向过滤网7两侧移动堆积，使得方便后续集中处理的同时防止过滤网7被堵塞。
在具体实施时，摩擦槽10为锐角环状设置，使得人背部与其接触时能增加摩擦效率，使得背部清理效率提高。
本实用新型一种卫浴用多功能防滑垫工作原理如下：
首先在洗澡前将防滑垫整个防止在喷头下方的地面上，之后通过防滑垫上部1上端设置的半圆弧状防滑凸块3，使得当洗澡时将其放置在地面上能防滑的同时能对脚部穴位进行按摩从而减少疲劳，同时通过橡胶层9下端防滑槽8为钝角设置，使得与地面接触时接触面积加大从而提高防滑效率，再通过防滑垫上部1四个侧面的流水槽5下端与外部相连通，使得洗澡水经过流水槽5时所携带的毛发能被流水槽5内的过滤网阻7挡下来从而避免毛发直接进入下水道内造成堵塞，且同时通过过滤网7为两侧倾斜弧形的倒V状设置，使得被阻挡下的毛发能在后续水流的作用下向过滤网7两侧移动堆积，使得方便后续集中处理的同时防止过滤网7被堵塞，接着通过防滑垫上部1与防滑垫下部2右侧共同连接铰接轴4，使得能通过铰接轴4将防滑垫整个旋转打开，通过防滑垫上部1下端与防滑垫下部2上端设置与相同的吸盘6，以致能通过吸盘6将防滑垫上部1与防滑垫下部2整个吸附在卫浴的瓷砖上，从而能将背部在其上进行摩擦使得方便一个人的时候清理背部污垢，再通过防滑凸块3外侧开设有锐角环状设置的摩擦槽10，使得人背部与其接触时能增加摩擦效率，使得背部清理效率提高。
