一种紧固不易脱落型的园林锯

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及园林设备技术领域,尤其涉及一种紧固不易脱落型的园林锯。


背景技术

锯条是开有齿刃的钢片条,齿刃是锯条的主要部分,园林锯用于对园林履职的枝杈进行修剪,整形,是修整绿植保持美观的园林器械。现有技术中的园林锯在使用过程中,一开始需要手动抓住锯片的一侧紧贴植被,来对锯条进行固定,否则固定的锯条在使用时会有一定的晃动,不方便施力并容易脱落,影响使用者修整园林的效率,使用不够方便。


实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种紧固不易脱落型的园林锯。

为了实现上述目的,本实用新型采用了如下技术方案:

一种紧固不易脱落型的园林锯,包括握把和锯片,所述握把的左侧固定安装有锯片,所述握把的右侧固定安装有磁铁块,所述锯片的内部开口设置有滑槽,所述滑槽的内部活动连接有滑块,所述滑块的外侧固定安装有钢丝绳,所述钢丝绳的一侧固定安装有固定螺栓,所述钢丝绳的另一侧固定安装有固定块。

作为上述技术方案的进一步描述:所述钢丝绳一侧的上等距设置有七个固定块,所述固定块的内部均设置有螺纹槽。

作为上述技术方案的进一步描述:所述固定螺栓下方的螺纹与固定块的螺纹槽相啮合。

作为上述技术方案的进一步描述:所述滑块在滑槽内部呈水平方向左右滑动。

作为上述技术方案的进一步描述:所述握把外侧设置有若干个防滑凹槽。

综上所述,由于采用了上述技术方案,本实用新型的有益效果是:

1、本实用新型中,通过安装有钢丝绳,使得当钢丝绳的固定螺栓在拧入至钢丝绳另一端的固定块中时,整个装置固定在树木上,通过前后拉动装置,使得锯片可快速嵌入至树木中,更加便于施力,使用更加便捷。

2、本实用新型中,通过安装有七个固定块,使得当装置在固定在树木上时,可预先将钢丝绳另一端的固定螺栓选择嵌入至合适的固定块中,使得钢丝绳正好固定在树木上,从而装置可对各种大小的树木进行修剪,适用范围更广。


附图说明

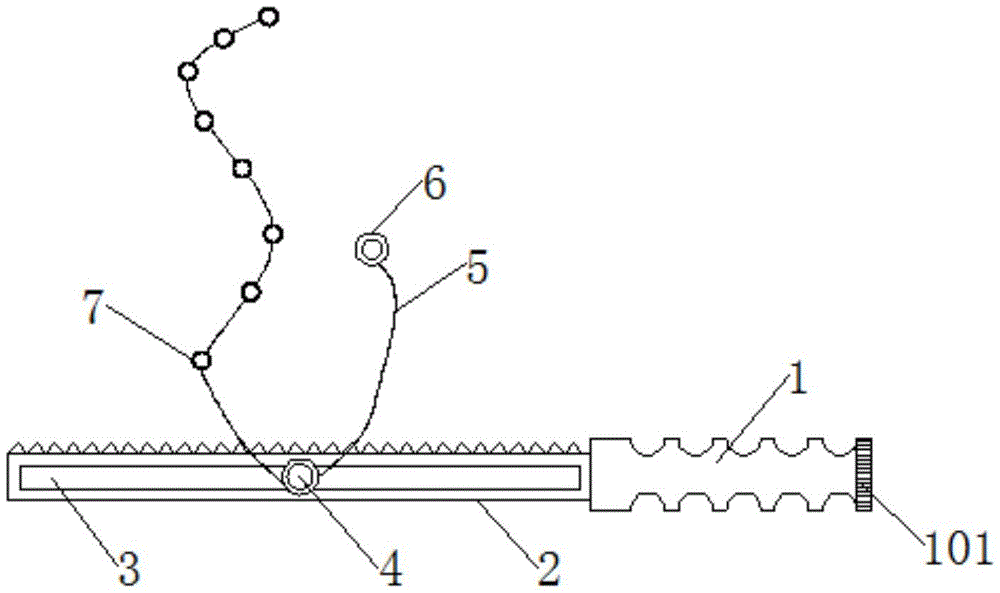

图1为本实用新型中整体结构俯视示意图;

图2为本实用新型中整体结构剖面示意图。

图例说明:

1、握把;101、磁铁块;2、锯片;3、滑槽;4、滑块;5、钢丝绳;6、固定螺栓;7、固定块


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。

参照图1-2,一种紧固不易脱落型的园林锯,包括握把1和锯片2,握把1的左侧固定安装有锯片2,握把1的右侧固定安装有磁铁块101,锯片2的内部开口设置有滑槽3,滑槽3的内部活动连接有滑块4,滑块4的外侧固定安装有钢丝绳5,钢丝绳5的一侧固定安装有固定螺栓6,钢丝绳5的另一侧固定安装有固定块7。

进一步的,钢丝绳5一侧的上等距设置有七个固定块7,固定块7的内部均设置有螺纹槽,得当装置在固定在树木上时,可预先将钢丝绳5另一端的固定螺栓6选择嵌入至合适的固定块7中,使得钢丝绳5正好固定在树木上,从而装置可对各种大小的树木进行修剪,适用范围更广。

进一步的,固定螺栓6下方的螺纹与固定块7的螺纹槽相啮合,使得当钢丝绳5一侧的固定螺栓6环绕树木嵌入至钢丝绳5另一端的固定块7中时,使得装置固定在树木上,更加便于装置的施力,从而装置不容易脱落,使用更加便捷。

进一步的,滑块4在滑槽3内部呈水平方向左右滑动,使得当装置固定上树木上时,通过前后拉动握把1而拉动装置的锯片2前后滑动,这时滑块4在锯片2的滑槽3中滑动,使得锯片2由于被固定快速嵌入至树木中,更加便于施力,使用更加便捷。

进一步的,握把1外侧设置有若干个防滑凹槽,使得当装置在不使用可通过将滑块4滑动至滑槽3的最右侧,将滑块4上的钢丝绳缠绕在握把1上并将最外侧的固定螺栓6和固定块7紧贴在磁铁块101上被磁铁块101所吸引固定,使得钢丝绳5收卷在握把1上,使得装置更加便于携带。

工作原理:使用时,预先将钢丝绳5另一端的固定螺栓6选择嵌入至合适的固定块7中,使得钢丝绳5正好固定在树木上,从而装置适用于各种大小的树木,通过前后拉动握把1而拉动装置的锯片2前后滑动,这时滑块4在锯片2的滑槽3中滑动,使得锯片2由于被固定快速嵌入至树木中,更加便于施力,使用更加便捷,在不使用时通过将滑块4滑动至滑槽3的最右侧,缠绕在握把1上并将最外侧紧贴在磁铁块101上被磁铁块101所吸引固定。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
