技术领域
本实用新型涉及畜牧业技术领域,更具体地说,涉及一种畜牧业养殖专用喂食装置。
背景技术
畜牧,是指采用畜、禽等已经被我们人类人工饲养驯化的动物,或者鹿、水獭、鹌鹑等野生动物的生理机能,通过人工饲养、繁殖,使其将牧草和饲料等植物能转变为动物能,以取得肉、蛋、奶、羊毛、和药材等畜产品的生产过程,是人类与自然界进行物质交换的极重要环节,畜牧是农业的重要组成部分,与种植业并列为农业生产的两大支柱,畜牧学是研究家畜育种、繁殖、饲养、管理、防病防疫,以及草地建设、畜产品加工和畜牧经营管理等相关领域的综合性学科。
在对这些畜、禽等进行喂食时,需要有固定地点,才能更加规范和卫生,在进行喂食时,通常是直接将人工配好的饲料投入食料槽中,但是有时候饲养人员对于食料的量把握不好,会造成浪费从而饲养成本增加;而且,现有自动喂食装置在畜牧吃饱走开后,畜牧食槽内还残留有很多饲料,这些饲料被畜牧的口水浸湿弄脏,有时还引来老鼠或蝇虫,残留的饲料被污染后再次被畜牧食用,这有可能引起畜牧不健康的后果。
实用新型内容
(一)技术问题
为了解决上述的技术问题,本实用新型提供了一种畜牧业养殖专用喂食装置的设备,以解决畜牧业养殖过程中控量喂养和维持喂食槽清洁的问题。
(二)技术方案
为了实现上述目的,本实用新型提供:一种畜牧业养殖专用喂食装置,包括:支柱、固定箍、储饲料箱、喂食槽、下料筒、入料口和下料管,支柱的顶端焊接有固定箍,且固定箍内部固定连接有储饲料箱,储饲料箱的顶端焊接有入料口,且储饲料箱的底端设置有开关阀,开关阀的底部焊接有下料筒,且下料筒内部的轴心处设置有转轴,转轴的表面固定连接有隔板,且下料筒的底部设置有下料管,下料管的底部设置有喂食槽,且下料管的左端设置有驱动电机,喂食槽内部的底部固定连接有伸缩杆,且伸缩杆的表面设置有复位弹簧,伸缩杆的顶端固定连接有升降板,且喂食槽的顶部设置有滑槽,滑槽的内部设有滚轮,且滚轮的顶端固定连接有固定座,固定座的内部横穿有清洁板,且清洁板的底部固定连接有清洁刷,清洁板的顶部焊接有把手。
优选的,所述隔板与下料筒内壁的接触面设置有毛刷。
优选的,所述隔板设置有多个,且呈“环形阵列”状排布于转轴的外表面。
优选的,所述伸缩杆为液压杆、气压杆及弹簧杆中的任意一种。
优选的,所述滚轮滑动连接于滑槽的内部,且清洁刷与喂食槽内壁和升降板之间的间距为零。
优选的,所述驱动电机与转轴之间电性连接。
(三)有益效果
1、本实用新型提供了一种畜牧业养殖专用喂食装置,效果优异,结构简单,大大降低了喂养的劳动成本,使得喂养的量得以控制,避免浪费;
2、其次,下料筒和下料筒的使用,能够有效地分配好畜牧所需量板,避免分配不均而造成浪费,且升降板和伸缩杆,能够有效地使喂食槽剩余的饲料得到清理;
3、再者,滑槽、滚轮以及清洁刷的结合使用,能够提供反复地滑动,使得可以清理喂食槽内部剩余的饲料,便于清理喂食槽,保持干净的喂养环境,有助于动物的健康成长。
附图说明

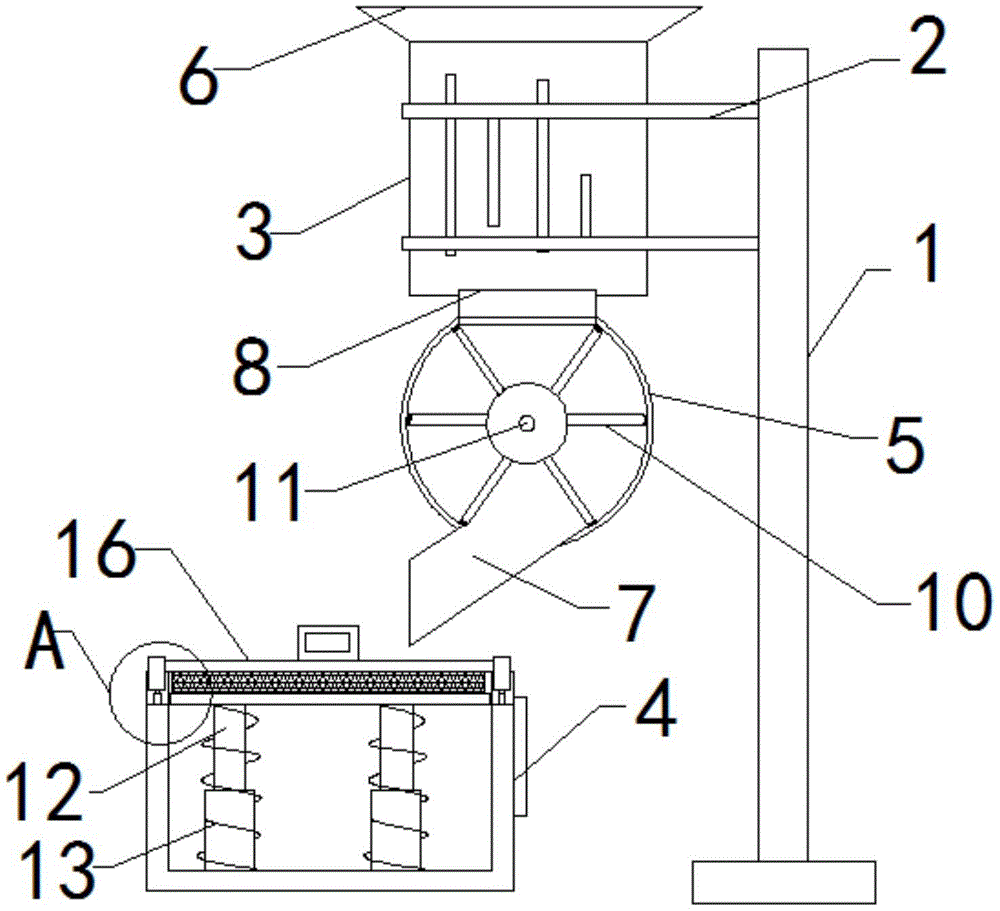

图1为本实用新型整体结构侧视图;
图2为本实用新型整体结构正视图;
图3为本实用新型喂食槽结构示意图;
图4为图1中A的放大图。
图中,部件名称与附图编号的对应关系为:支柱1、固定箍2、储饲料箱3、喂食槽4、下料筒5、入料口6、下料管7、开关阀8、驱动电机9、隔板10、转轴11、伸缩杆12、复位弹簧13、升降板14、固定座15、清洁板16、清洁刷17、滑槽18、滚轮19、把手20。
具体实施方式
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
实施例:
参阅图1-图4所示;
本实施例提供了一种畜牧业养殖专用喂食装置,包括:支柱1、固定箍2、储饲料箱3、喂食槽4、下料筒5、入料口6和下料管7,支柱1的顶端焊接有固定箍2,固定箍2内部固定连接有储饲料箱3,储饲料箱3的顶端焊接有入料口6,储饲料箱3的底端设置有开关阀8,开关阀8的底部焊接有下料筒5,下料筒5内部的轴心处设置有转轴11,转轴11的表面固定连接有隔板10,下料筒5的底部设置有下料管7,下料管7的底部设置有喂食槽4,下料管7的左端设置有驱动电机9,喂食槽4内部的底部固定连接有伸缩杆12,伸缩杆12的表面设置有复位弹簧13,伸缩杆12的顶端固定连接有升降板14,喂食槽4的顶部设置有滑槽18,滑槽18的内部设有滚轮19,滚轮19的顶端固定连接有固定座15,固定座15的内部横穿有清洁板16,清洁板16的底部固定连接有清洁刷17,清洁板16的顶部焊接有把手20。
其中,隔板10与下料筒5内壁的接触面设置有毛刷,有助于清扫下料筒5内壁上粘连的饲料。
其中,隔板10设置有多个,且呈“环形阵列”状排布于转轴11的外表面,有利于形成多个定量的下料腔室,方便控制下料的分量。
其中,伸缩杆12为液压杆、气压杆及弹簧杆中的任意一种,随着饲料的重量来决定升降板14的高度,方便动物进食。
其中,滚轮19滑动连接于滑槽18的内部,且清洁刷17与喂食槽4内壁和升降板14之间的间距为零,通过清洁刷17的往复滑动,可以清理喂食槽4内壁和升降板14表面的粘附物,便于清理喂食槽4。
其中,驱动电机9导线端通过导线与外接电源电性连接,并通过控制开关人工控制。
工作原理:如图1和图2所示,饲养人员将所需喂养的饲料从入料口6倾倒于储饲料箱3内,当需喂养时,可打开开关阀8,将饲料从储饲料箱3转移至下料筒5内的隔板10之间,驱动电机9开启后,转轴11带动隔板10转动,使得饲料得以定量分配于不同隔板10的间隙中,当间隙内的饲料转动至下料管7处后,由着重力作用下,掉落至下方喂食槽4内的升降板14之上,随着动物进食一段时间后,饲料减少致使得升降板14在伸缩杆12的作用下慢慢上升,使得动物进食更加方便;动物进食完毕后,饲养人员可通过来回拉动把手20,使得滚轮19在滑槽18内部往复滑动,此时紧密贴合喂食槽4内壁和升降板14表面的清洁刷17在此运动下刷落残余饲料并带出喂食槽4外面,再用清水冲洗干净即可。
