技术领域
本实用新型涉及畜牧养殖技术领域，尤其涉及一种畜牧喂料装置。
背景技术
畜牧业的主要特点是集中化、规模化，目前养殖场几乎为人工喂料，在喂养饲养的动物时，需要进行大规模喂养，工作量大，喂养效率低，并且无法把控喂料的量，易造成饲料的浪费，增加养殖成本。
实用新型内容
为解决上述技术问题，本实用新型提供一种畜牧喂料装置，以解决养殖场人工喂料工作量大，同时喂养效率低，无法把控喂料的量，易造成饲料浪费情况，增加养殖成本的问题。
本实用新型一种畜牧喂料装置的目的，由以下具体技术手段达成：
一种畜牧喂料装置，包括底板、支撑柱、水箱、支撑架、滚轮、食槽、软管、接口、落料箱、收集箱、导管、吸尘泵、入料仓、搅拌箱、电机、蓄电池箱、推把、推拉板,底板底部固定连接有支撑柱，支撑柱底部活动连接有滚轮，支撑柱之间固定连接有支撑架，支撑架，水箱顶部预留有加水口，底板顶部左侧固定连接有蓄电池箱，蓄电池箱内部卡接有蓄电池蓄电池箱左侧固定连接有推把蓄电池箱顶部固定连接有电机，底板顶部右侧固定连接有搅拌箱，搅拌箱下端固定连接有斜板，搅拌箱中心位置转接有搅拌装置，搅拌箱，搅拌装置左侧与电机转接，底板右侧固定连接有落料箱，落料箱顶部固定链接有收集箱，收集箱顶部套接有导管，导管上端套接有吸尘泵，落料箱底部固定连接有落料斗，落料斗底部固定连接有接口，接口底部螺纹连接有软管另一端放置食槽内，底板左侧卡接有推拉板，底板内预留滑槽。
优选的，推拉板还包括有滑块，推拉板底部固定连接有滑块，推拉板底部滑块与底板内部滑槽对应卡接，推拉板一端延伸至落料箱内部。
优选的，蓄电池与电机电性连接，蓄电池为可充式蓄电池。
优选的，支撑柱设有6根，前后对应各3根，支撑柱之间固定连接有支撑架，支撑架上端卡接水箱，水箱侧面预留套管。
优选的，收集箱顶部套接有导管，导管另一端延伸至搅拌箱内部。
有益效果：
1、本实用新型设有可充式蓄电池与电机连接，可以方便喂料装置在养殖场内部移动，在搅拌箱内设有搅拌装置比人工搅拌更加均匀，并且能够减少人工工作强度，提高了喂料的效率。
2、本实用新型在底板左侧卡接有推拉板，推拉板延伸至落料箱内部，需要喂料时，将推拉板拉出，当食槽的饲料量够了之后，推动推拉板可以挡住饲料继续往下投放，落料箱可以储存饲料，达到节约饲料，防止造成浪费的情况，并且在喂食前，可以通过用水管连接水箱，对食槽先进行清洗，使动物进食保持卫生。
附图说明

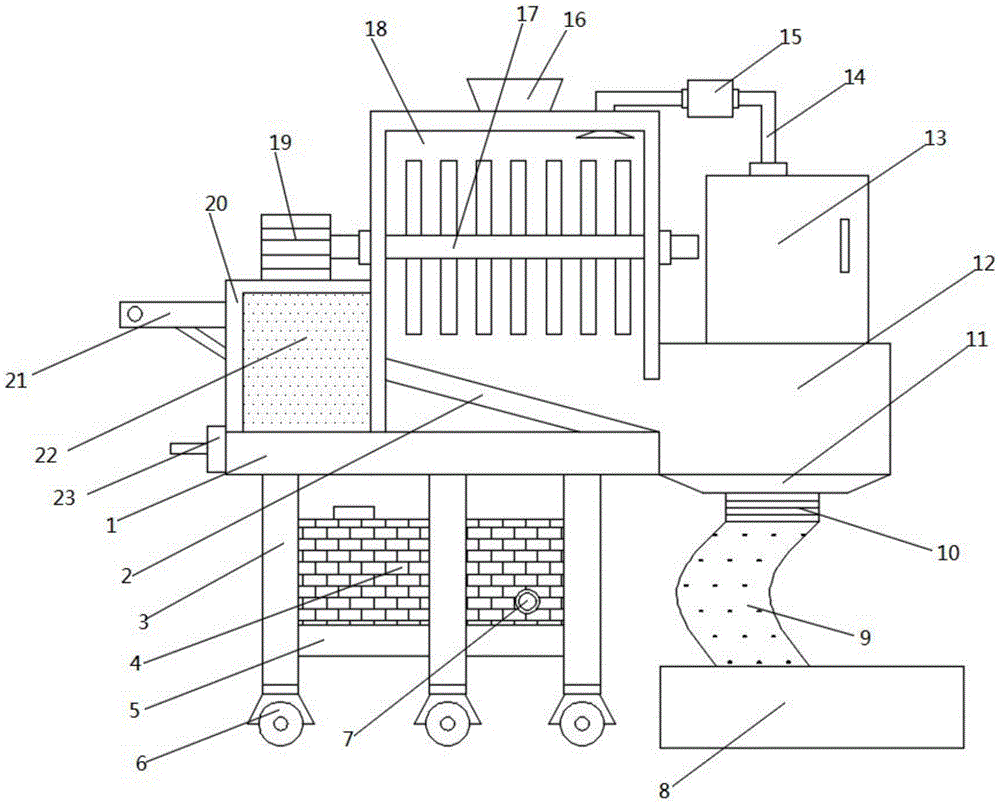

图1为本实用新型整体结构示意图。
图2为本实用新型左视结构示意图。
图3为本实用新型推拉板结构示意图。
图1-3中，部件名称与附图编号的对应关系为：
底板1、斜板2、支撑柱3、水箱4、支撑架5、滚轮6、套管7、食槽8、软管9、接口10、落料斗11、落料箱12、收集箱13、导管14、吸尘泵15、入料仓16、搅拌装置17、搅拌箱18、电机19、蓄电池箱20、推把21、蓄电池22、推拉板23、滑块2301。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如附图1至附图3所示：一种畜牧喂料装置，包括底板1、支撑柱3、水箱4、支撑架5、滚轮6、食槽8、软管9、接口10、落料箱12、收集箱13、导管14、吸尘泵15、入料仓16、搅拌箱18、电机19、蓄电池箱20、推把21、推拉板23,所述底板1底部固定连接有支撑柱3，所述支撑柱3底部活动连接有滚轮6，所述支撑柱3之间固定连接有支撑架5，所述支撑架5顶部卡接有水箱4，所述水箱4顶部预留有加水口，所述底板1顶部左侧固定连接有蓄电池箱20，所述蓄电池箱20内部卡接有蓄电池22所述蓄电池箱20左侧固定连接有推把21所述蓄电池箱20顶部固定连接有电机19，所述底板1顶部右侧固定连接有搅拌箱18，所述搅拌箱18下端固定连接有斜板2，所述搅拌箱18中心位置转接有搅拌装置17，所述搅拌箱18顶部固定连接有入料仓16，所述搅拌装置17左侧与电机19转接，所述底板1右侧固定连接有落料箱12，所述落料箱12顶部固定链接有收集箱13，所述收集箱13顶部套接有导管14，所述导管14上端套接有吸尘泵15，所述落料箱12底部固定连接有落料斗11，所述落料斗11底部固定连接有接口10，所述接口10底部螺纹连接有软管9,所述软管9另一端放置食槽8内，所述底板1左侧卡接有推拉板23，所述底板1内预留滑槽。
其中：推拉板23还包括有滑块2301，所述推拉板23底部固定连接有滑块2301，推拉板23底部滑块2301与底板1内部滑槽对应卡接，推拉板23一端延伸至落料箱12内部，当需要喂料时，将推拉板23往外拉一定的距离，使饲料进入落料斗11，当食槽8内的饲料量足够时，将推拉板23往里推，落料箱可以进行储存饲料，防止无法控制饲料喂养量造成浪费的情况。
其中：蓄电池22与电机19电性连接，蓄电池22为可充式蓄电池，方便喂料装置在养殖场内部移动，不受电源或外接因素导致停电等情况影响，提高了喂料装置实用性。
其中：支撑柱3设有6根，前后对应各3根，支撑柱3之间固定连接有支撑架5，支撑架5上端卡接水箱4，水箱4侧面预留套管7，在喂料时可以利用水箱4预留套管7连接喷水管，将食槽8进行清洗，保证食槽8一定的干净程度，或满足动物饮水的需要。
其中：收集箱13顶部套接有导管14，导管14另一端延伸至搅拌箱18内部，喂料前或者喂料后，通过吸尘泵15将搅拌装置内部的饲料残留、粉尘、灰尘等进行清洁，使其内部保持干净卫生，不会滋生细菌。
工作原理：首先将蓄电池22、电机19、吸尘泵15电性连接，首先将水箱4上的套管7连接水管，将食槽8清洗，水箱4也可用来给动物提供饮水需要，然后通过控制蓄电池22通电打开电机19，使搅拌装置17进行搅拌，将需要搅拌的饲料通过入料仓16进入搅拌箱18进行搅拌，搅拌后的饲料通过斜板2进入落料箱12，拉出推拉板23，饲料通过落料斗11落入软管9，软管9对准食槽8即可喂料，当食槽8内喂料量足够时，将推拉板23往内部推动，饲料就储存在落料箱12，需要喂养时再拉动推拉板23，当喂料完后可以通过蓄电池22通电吸尘泵15将搅拌箱18内部的饲料残渣、粉尘、灰尘等收集进入收集箱13，保持内部清洁。
