技术领域
本实用新型涉及建筑施工技术领域，更具体的，涉及一种安全隔离围栏技术领域。
背景技术
煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，一般分为井工煤矿和露天煤矿，当煤层离地表远时，一般选择向地下开掘巷道采掘煤炭，此为井工煤矿，当煤层距地表的距离很近时，一般选择直接剥离地表土层挖掘煤炭，此为露天煤矿，我国绝大部分煤矿属于井工煤矿，煤矿范围包括地上地下以及相关设施的很大区域，煤矿是人类在开掘富含有煤炭的地质层时所挖掘的合理空间，通常包括巷道、井硐和采掘面等等，煤是最主要的固体燃料，是可燃性有机岩的一种，它是由一定地质年代生长的繁茂植物，在适宜的地质环境中，逐渐堆积成厚层，并埋没在水底或泥沙中，经过漫长地质年代的天然煤化作用而形成的，在世界上各地质时期中，以石炭纪、二叠纪、侏罗纪和第三纪的地层中产煤最多，是重要的成煤时代。在众多煤矿厂都需要临时或是长时的布置护栏，从而防止外人进入造成危险或是防止财务损失，但是矿区地基多少由碎石组成，现有技术的护栏固定效果差，且不利于存放和运输。
实用新型内容
本实用新型旨在于解决现有技术的护栏固定效果差，且不利于存放和运输的问题，从而提供一种带支撑结构煤矿用安全隔离围栏。
为实现上述目的，本实用新型提供如下技术方案：一种带支撑结构煤矿用安全隔离围栏，包括固定分柱、固定孔一、固定孔二、支架、凹槽、支撑柱、固定孔三和伸缩头，所述固定分柱前后两端表面贯穿设置有固定孔一，所述固定分柱顶部表面贯穿设置有固定孔二，所述固定分柱一侧活动连接有支架，所述支架上下两端嵌套设置有凹槽，所述固定分柱一侧通过支架活动连接有支撑柱，且支架通过凹槽与支撑柱相连接，所述支撑柱顶部前后两端贯穿设置有固定孔三，所述支撑柱底部卡接设置有伸缩头。
进一步的优选方案：所述固定分柱一侧表面设置有收纳槽，且收纳槽与支架和支撑柱呈卡接设置。
进一步的优选方案：所述固定孔一、固定孔二和固定孔三与固定钉呈卡接设置。
进一步的优选方案：所述支架呈“H”状，且支架一侧末端活动连接在收纳槽中。
进一步的优选方案：所述支撑柱底部设置有螺纹凸起，且螺纹凸起与伸缩头顶部呈卡接设置。
进一步的优选方案：所述伸缩头底部呈锥形状。
本实用新型提供了一种带支撑结构煤矿用安全隔离围栏，具有以下有益效果：
1、该种带支撑结构煤矿用安全隔离围栏设置有固定分柱，固定分柱一侧表面设置有收纳槽，且收纳槽与支架和支撑柱呈卡接设置，使用时将固定分柱按一定距离的密度均匀的分布在使用场地，然后在将固定分柱之间布置上栅格网即可完成布置，在碎石较多且基点不稳的位置时，可以将支架和支撑柱从收纳槽中取出，然后在进行固定，从而使装置固定更加的稳定，当不使用将支架和支撑柱收回固定分柱，从而便于运输与存放。
2、该种带支撑结构煤矿用安全隔离围栏设置有支架，支架呈“H”状，且支架一侧末端活动连接在收纳槽中，呈“H”状的支架使装置在安装后更加的牢固，不容易发生折断，且由于支撑柱底部设置有螺纹凸起，且螺纹凸起与伸缩头顶部呈卡接设置，可以根据不同的使用情况增长或是减小支撑柱和伸缩头之间的距离，从而提高固定时的灵活性。
综上，该种带支撑结构煤矿用安全隔离围栏具有广泛的实用性，以解决上述背景技术中提出的现有技术的护栏固定效果差，且不利于存放和运输的问题，有较高的推广价值。
附图说明

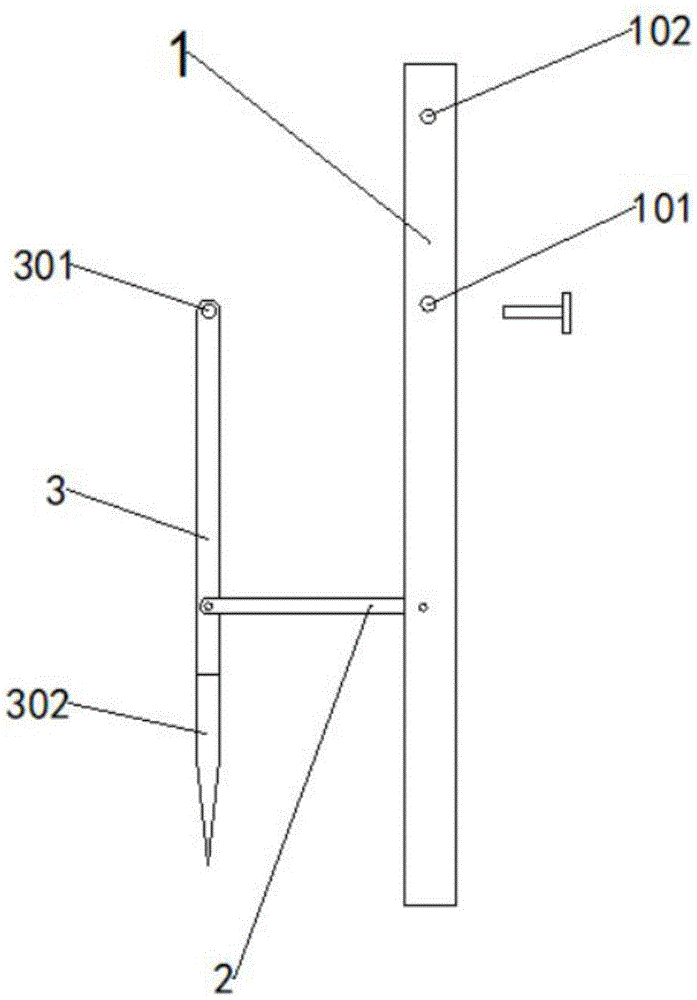

图1为本实用新型的整体侧面结构示意图。
图2为本实用新型的伸缩头侧面结构示意图一。
图3为本实用新型的支架结构示意图二。
图1-3中：1-固定分柱，101-固定孔一，102-固定孔二，2-支架，201-凹槽，3-支撑柱，301-固定孔三，302-伸缩头。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型实施例中，一种带支撑结构煤矿用安全隔离围栏，包括固定分柱1、固定孔一101、固定孔二102、支架2、凹槽201、支撑柱3、固定孔三301和伸缩头302，固定分柱1前后两端表面贯穿设置有固定孔一101，固定分柱1顶部表面贯穿设置有固定孔二102，固定分柱1一侧活动连接有支架2，支架2上下两端嵌套设置有凹槽201，固定分柱1一侧通过支架2活动连接有支撑柱3，且支架2通过凹槽201与支撑柱3相连接，支撑柱3顶部前后两端贯穿设置有固定孔三301，支撑柱3底部卡接设置有伸缩头302。
进一步的，固定孔一101、固定孔二102和固定孔三301与固定钉呈卡接设置。
进一步的，伸缩头302底部呈锥形状。
进一步的，固定分柱1一侧表面设置有收纳槽，且收纳槽与支架2和支撑柱3呈卡接设置，使用时将固定分柱1按一定距离的密度均匀的分布在使用场地，然后在将固定分柱1之间布置上栅格网即可完成布置，在碎石较多且基点不稳的位置时，可以将支架2和支撑柱3从收纳槽中取出，然后在进行固定，从而使装置固定更加的稳定。
进一步的，支架2呈“H”状，且支架2一侧末端活动连接在收纳槽中，呈“H”状的支架2使装置在安装后更加的牢固，不容易发生折断，且由于支撑柱3底部设置有螺纹凸起，且螺纹凸起与伸缩头302顶部呈卡接设置，可以根据不同的使用情况增长或是减小支撑柱3和伸缩头302之间的距离，从而提高固定时的灵活性。
在使用本实用新型一种带支撑结构煤矿用安全隔离围栏时，首先，检查设备是否完整，是否组装到位，使用时将固定分柱1按一定距离的密度均匀的分布在使用场地，然后在将固定分柱1之间布置上栅格网即可完成布置，在碎石较多且基点不稳的位置时，可以将支架2和支撑柱3从收纳槽中取出，然后将支架2展开成与固定分柱1呈垂直状，然后再将支撑柱3倾斜，然后将固定钉穿过固定孔一101和固定孔三301，从而使固定分柱1、支架2和支撑柱3之间呈三角状，从而更加的稳定，且由于支撑柱3底部设置有螺纹凸起，且螺纹凸起与伸缩头302顶部呈卡接设置，可以根据不同的使用情况增长或是减小支撑柱3和伸缩头302之间的距离，当不使用将支架2和支撑柱3收回固定分柱1，从而便于运输与存放。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
