技术领域
本实用新型涉及手机充电器技术领域，更具体的涉及一种防烫外壳技术领域。
背景技术
手机充电器大致可以分为旅行充电器、座式充电器和维护型充电器，一般用户接触的主要是前面两种。而市场上卖得最多的是旅行充电器，旅行充电器的形式也有多种多样，常见的有价格便宜的鸭蛋型的微型旅充，普通台式卡板型充电器，带液晶显示的高档台式充电器。而现有的充电器外壳结构单一，充电器在使用时外壳很容易发烫，而在使用时间久了之后很容易导致充电器的外壳发生融化或是变形，从而存在一定的危险性。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种手机充电器防烫外壳。
为实现上述目的，本实用新型提供如下技术方案：一种手机充电器防烫外壳，包括装置主体、电源插头、竖向挡板、侧面开孔、横向挡板、顶部开口、装置凹槽、吸热垫片和散热凸起，所述装置主体底部表面固定连接有电源插头，所述装置主体表面固定连接有竖向挡板，所述竖向挡板表面开孔设置有侧面开孔，所述装置主体表面固定连接有横向挡板，所述横向挡板表面固定连接有顶部开口，所述横向挡板和竖向挡板之间间隔设置有装置凹槽，所述装置主体内部四周固定连接有吸热垫片，所述吸热垫片外侧表面固定连接有散热凸起，且散热凸起贯穿设置在装置凹槽中。
优选的，所述横向挡板和竖向挡板均分布有4-6个。
优选的，所述散热凸起呈倒“V”形状，且散热凸起的厚度为2-6mm。
优选的，所述横向挡板和竖向挡板的高度均为10-15mm。
优选的，所述吸热垫片由金属材料制成，且吸热垫片与装置主体的连接处经过绝缘处理。
优选的，所述装置凹槽分布有若干个，且装置凹槽之间大小相同。
有益效果：
1、该种手机充电器防烫外壳设置有横向挡板，横向挡板和竖向挡板的高度均为10-15mm，使用时将装置卡接进外接的电源插孔处，当需要将装置拔除时，手部首先接触的并不是装置的主体，而是高度均为10-15mm的横向挡板和竖向挡板，且横向挡板和竖向挡板之间呈交叉的间隔设置，同时通过装置凹槽提高手部与装置外部的接触点，从而使得拔除动作更加的流畅，且手部非直接接触装置，从而能够起到一个防烫的作用。
2、其次，该方案还设置有散热凸起，散热凸起呈倒“V”形状，且散热凸起的厚度为2-6mm，而装置内部产生热量时，热量会传导至吸热垫片，并被吸热垫片吸收，而吸收的热量再次被吸热垫片传导至散热凸起上，由于散热凸起处于装置凹槽之间，与外界的空气接触，从而起到一个散热的作用，使得使用者需要拔除时也不会感觉烫手，且通过呈倒“V”形状的散热凸起，使得散热凸起进一步增加与空气的接触面，从而提高散热效果。
附图说明

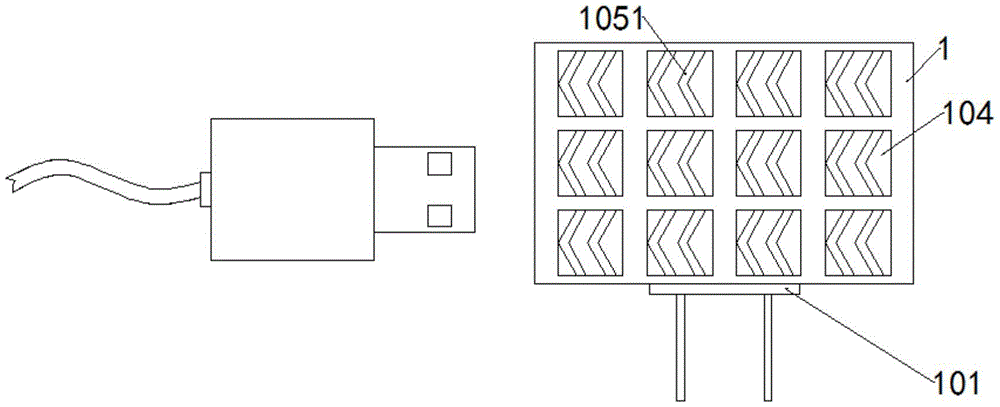

图1为本实用新型的整体侧面结构示意图。
图2为本实用新型的整体正面剖面结构示意图。
图3为本实用新型的整体俯视结构示意图。
图1-3中：1-装置主体，101-电源插头，102-竖向挡板，1021-侧面开孔，103-横向挡板，1031-顶部开口，104-装置凹槽，105-吸热垫片，1051-散热凸起。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型实施例中，一种手机充电器防烫外壳，包括装置主体1、电源插头101、竖向挡板102、侧面开孔1021、横向挡板103、顶部开口1031、装置凹槽104、吸热垫片105和散热凸起1051，装置主体1底部表面固定连接有电源插头101，装置主体1表面固定连接有竖向挡板102，竖向挡板102表面开孔设置有侧面开孔1021，装置主体1表面固定连接有横向挡板103，横向挡板103表面固定连接有顶部开口1031，横向挡板103和竖向挡板102之间间隔设置有装置凹槽104，装置主体1内部四周固定连接有吸热垫片105，吸热垫片105外侧表面固定连接有散热凸起1051，且散热凸起1051贯穿设置在装置凹槽104中。
本实施例中，横向挡板103和竖向挡板102均分布有4-6个。
本实施例中，吸热垫片105由金属材料制成，且吸热垫片105与装置主体1的连接处经过绝缘处理，金属材料制成的吸热垫片105吸热效果更佳，同时处经过绝缘处理的吸热垫片105能够避免装置出现漏电现象。
本实施例中，装置凹槽104分布有若干个，且装置凹槽104之间大小相同。
本实施例中，横向挡板103和竖向挡板102的高度均为10-15mm，使用时将装置卡接进外接的电源插孔处，当需要将装置拔除时，手部首先接触的并不是装置的主体，而是高度均为10-15mm的横向挡板103和竖向挡板102，且横向挡板103和竖向挡板102之间呈交叉的间隔设置，同时通过装置凹槽104提高手部与装置外部的接触点，从而使得拔除动作更加的流畅，且手部非直接接触装置，从而能够起到一个防烫的作用。
本实施例中，散热凸起1051呈倒“V”形状，且散热凸起1051的厚度为2-6mm，而装置内部产生热量时，热量会传导至吸热垫片105，并被吸热垫片105吸收，而吸收的热量再次被吸热垫片105传导至散热凸起1051上，由于散热凸起1051处于装置凹槽104之间，与外界的空气接触，从而起到一个散热的作用，使得使用者需要拔除时也不会感觉烫手，且通过呈倒“V”形状的散热凸起1051，使得散热凸起1051进一步增加与空气的接触面，从而提高散热效果。
在使用本实用新型一种手机充电器防烫外壳时，首先，检查设备是否完整，是否接上电源，使用时将装置卡接进外接的电源插孔处，当需要将装置拔除时，手部首先接触的并不是装置的主体，而是高度均为10-15mm的横向挡板103和竖向挡板102，且横向挡板103和竖向挡板102之间呈交叉的间隔设置，同时通过装置凹槽104提高手部与装置外部的接触点，从而使得拔除动作更加的流畅，且手部非直接接触装置，从而能够起到一个防烫的作用，当装置内部产生热量时，热量会传导至吸热垫片105，并被吸热垫片105吸收，而吸收的热量再次被吸热垫片105传导至散热凸起1051上，由于散热凸起1051处于装置凹槽104之间，与外界的空气接触，从而起到一个散热的作用，使得使用者需要拔除时也不会感觉烫手，且通过侧面开孔1021和顶部开口1031提高空气进入装置凹槽104的效率，从而提高散热效果。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
