技术领域
本实用新型属于移动数据终端技术领域，具体涉及一种便携式移动数据终端保护装置。
背景技术
移动数据通信是在数据通信的基础上发展起来的，即为用户通过无线数据终端可在任意固定地点或在运动中与其他数据终端交换数据、传递文件、提取资料，以及访问数据库的通信，其中移动数据终端与有线数据网互连，把有线数据网络的应用扩展到移动和便携用户。
但现有的移动数据终端，例如扫描二维码或条形码的移动终端，在使用后需要进行装到保护装置内进行携带，但现有的保护装置在使用的过程中，不方便进行携带，因此，本实用新型提出了便携式移动数据终端保护装置。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种便携式移动数据终端保护装置，具有方便携带的特点。
为实现上述目的，本实用新型提供如下技术方案：一种便携式移动数据终端保护装置，包括壳体，所述壳体的内壁底部开设有滑槽，所述滑槽内滑动连接有滑动板，所述滑动板的一侧固定连接有轴承，所述轴承内活动穿设有转轴，所述转轴的一端固定连接有螺纹杆，所述壳体的一侧设置有螺纹帽，所述螺纹帽与螺纹杆螺纹连接，所述壳体内设置有移动数据终端本体，所述壳体的两侧均设置有转动环，两个所述转动环上分别设置有第一固定带和第二固定带，所述第一固定带上设置有调节扣，所述第一固定带另一端设置有固定环，所述壳体上活动连接有壳盖，所述壳盖的一侧设置有卡块，所述壳体的一侧开设有卡槽，所述卡槽的内壁与卡块的外表面搭接，所述壳体上开设有凹槽，所述凹槽的数量有两个，两个所述凹槽的一侧分别与卡槽的两侧相互连通，两个所述凹槽内均设置有弹簧，两个所述弹簧的另一端均固定连接有碰珠，所述卡槽的两侧均开设有弧形槽，所述碰珠的外表面与弧形槽的内壁搭接。
优选的，所述壳盖的底部设置有第一海绵垫，所述第一海绵垫的底部与移动数据终端本体的顶部搭接。
优选的，所述滑动板的一侧设置有第二海绵垫，所述第二海绵垫的一侧与移动数据终端本体的一侧搭接。
优选的，所述壳盖的一侧设置有第一把手，所述螺纹杆的一端固定连接有第二把手。
优选的，所述第二固定带上设置有魔术贴。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过轴承、转轴、螺纹杆、螺纹帽和滑动板等的共同作用，可以对移动数据终端本体进行固定，避免在携带的过程中，移动数据终端本体在壳体内晃动对其造成一定的损害，在转动环、第一固定带、第二固定带、调节扣和固定环的共同作用下，可以对第一固定带和第二固定带的长度进行调节，从而可以将移动数据终端本体固定到手臂或腰部，也可以通过手部提着第一固定带和第二固定带，使携带方式多样，且比较便捷。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

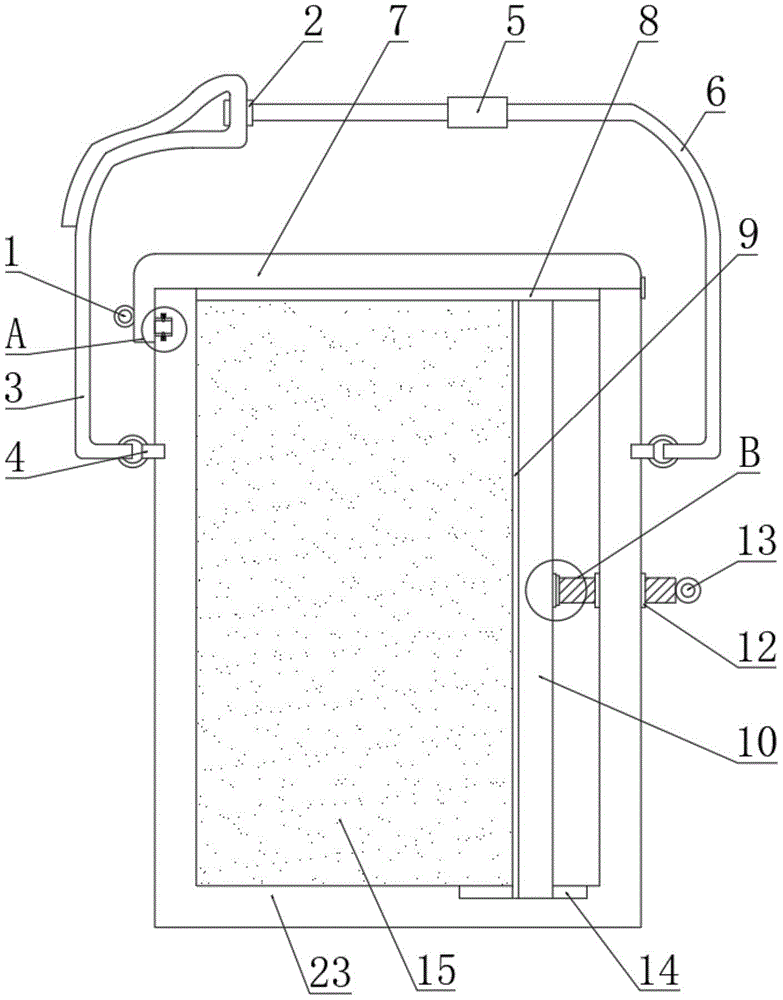

图1为本实用新型的结构示意图；
图2为本实用新型中A处放大的结构示意图；
图3为本实用新型中B处放大的结构示意图；
图中：1、第一把手；2、固定环；3、第二固定带；4、转动环；5、调节扣；6、第一固定带；7、壳盖；8、第一海绵垫；9、第二海绵垫；10、滑动板；11、螺纹杆；12、螺纹帽；13、第二把手；14、滑槽；15、移动数据终端本体；16、卡块；17、卡槽；18、凹槽；19、弹簧；20、碰珠；21、轴承；22、转轴；23、壳体。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-3，本实用新型提供以下技术方案：一种便携式移动数据终端保护装置，包括壳体23，所述壳体23的内壁底部开设有滑槽14，所述滑槽14内滑动连接有滑动板10，所述滑动板10的一侧固定连接有轴承21，所述轴承21内活动穿设有转轴22，所述转轴22的一端固定连接有螺纹杆11，所述壳体23的一侧设置有螺纹帽12，所述螺纹帽12与螺纹杆11螺纹连接，通过轴承21、转轴22、螺纹杆11、螺纹帽12和滑动板10等的共同作用，可以对移动数据终端本体15进行固定，避免在携带的过程中，移动数据终端本体15在壳体23内晃动对其造成一定的损害，所述壳体23内设置有移动数据终端本体15，所述壳体23的两侧均设置有转动环4，两个所述转动环4上分别设置有第一固定带6和第二固定带3，所述第一固定带6上设置有调节扣5，所述第一固定带6另一端设置有固定环2，所述壳体23上活动连接有壳盖7，所述壳盖7的一侧设置有卡块16，所述壳体23的一侧开设有卡槽17，所述卡槽17的内壁与卡块16的外表面搭接，所述壳体23上开设有凹槽18，所述凹槽18的数量有两个，两个所述凹槽18的一侧分别与卡槽17的两侧相互连通，两个所述凹槽18内均设置有弹簧19，两个所述弹簧19的另一端均固定连接有碰珠20，所述卡槽17的两侧均开设有弧形槽，通过弹簧19、碰珠20和弧形槽的设置，使碰珠20与卡块16进行固定，从而使壳体23与壳盖7固定的更加紧密，所述碰珠20的外表面与弧形槽的内壁搭接，在转动环4、第一固定带6、第二固定带3、调节扣5和固定环2的共同作用下，可以对第一固定带6和第二固定带3的长度进行调节，从而可以将移动数据终端本体15固定到手臂或腰部，也可以通过手部提着第一固定带6和第二固定带3，使携带方式多样，且比较便捷。
具体的，所述壳盖7的底部设置有第一海绵垫8，所述第一海绵垫8的底部与移动数据终端本体15的顶部搭接，通过第一海绵垫8的设置，对移动数据终端本体15的顶部进行保护。
具体的，所述滑动板10的一侧设置有第二海绵垫9，所述第二海绵垫9的一侧与移动数据终端本体15的一侧搭接，通过第二海绵垫9的设置，对移动数据终端本体15的一侧进行保护。
具体的，所述壳盖7的一侧设置有第一把手1，通过第一把手1的设置，方便使用者掀开壳盖7，所述螺纹杆11的一端固定连接有第二把手13，通过第二把手13的设置，方便了对滑动板10的位置进行调节。
具体的，所述第二固定带3上设置有魔术贴，方便对第二固定带3的长度进行调节。
本实用新型的工作原理及使用流程：本实用新型，使用时，通过拽动第一把手1，使卡块16不再卡接在卡槽17内，同时碰珠20不再固定在弧形槽内，从而可以使壳盖7不再遮挡壳体23，然后将移动数据终端本体15放进壳体23内，通过转动第二把手13，带动螺纹杆11和转轴22转动，从而使滑动板10对移动数据终端本体15进行固定，固定完毕后，合上壳盖7，使卡块16卡接在卡槽17内，通过调节调节扣5和第二固定带3固定的长度，可以选择将移动数据终端本体15固定到手臂或腰部，或手提的方式进行携带。
