技术领域
本实用新型涉及卫浴技术领域，更具体地说，涉及一种台盆下水器的排水装置。
背景技术
随着社会的发展，人们对生活品质的要求也越来越高，尤其对居住环境的舒适性要求越来越高。卫生间是供居住者便溺、洗浴、盥洗等日常卫生活动的空间，是人们生活中所不可缺少的一部分，但是有的台盆下水器没有除臭的功能，就会导致卫生间出现异味，从而影响人们的居住环境，给居住者造成困扰。
实用新型内容
为了解决上述的技术问题，本实用新型提供了一种台盆下水器的排水装置，以解决现有的台盆下水器不能除臭给人们造成的影响和困扰。
为了实现上述目的，本实用新型提供：一种台盆下水器的排水装置，包括：台盆下水器、卡扣一、连接条、卡接块一、卡接块二、卡扣二、橡胶垫环、连接管一、滑水板、弹簧、固定块、转轴、隔臭板、密封垫、除臭管盖、螺纹一、除臭管、进水孔、除臭棒、出水孔、连接管二、螺纹二、螺栓，其特征在于，所述台盆下水器的下端设有连接管一，所述连接管一与台盆下水器之间设有橡胶垫环，所述连接管一与台盆下水器通过卡扣一、连接条和卡扣二套接，所述连接条的内侧设有卡接块一，所述台盆下水器的下端一部分设有卡接块二，所述连接管一的内部上端一侧焊接有滑水板，所述滑水板的一端下表面设有弹簧，所述滑水板的下面设有固定块，所述固定块通过转轴与隔臭板固定连接，所述隔臭板的一端设有密封垫，所述连接管一的下端固定安装有除臭管，所述除臭管的顶端外部设有螺纹一，所述螺纹一与除臭管盖固定安装，所述除臭管的内部设有除臭棒，所述除臭棒的上端两侧设有进水孔，所述除臭棒的下端两侧设有出水孔，所述除臭管的下端设有连接管二，所述连接管二的下端设有螺纹二。
优选的，所述卡扣一和卡扣二为U字形结构。
优选的，所述卡接块一和卡接块二呈均匀交错分布。
优选的，所述隔臭板呈倾斜设置。
优选的，所述除臭棒为活性碳材料。
优选的，所述滑水板呈倾斜设置。
有益效果
1、本实用新型解决了现有的台盆下水器不能除臭给人们的生活造成的影响和困扰等问题。
2、其次，设有的隔臭板能够阻挡排水管中的臭气，且隔臭板的一端设有密封垫更好的隔绝了排水管与台盆下水器。
3、再者，除臭管中设有除臭棒，除臭棒是活性碳材料，有很好的吸附除臭和防水的性质。
附图说明

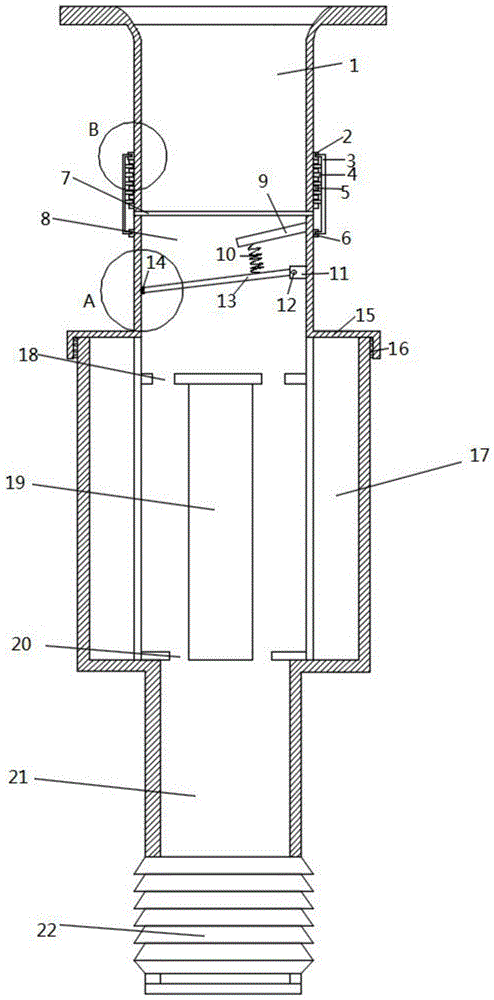

图1为本实用新型整体结构示意图。
图2为本实用新型结构图1A处放大图。
图3为本实用新型结构图1B处放大图。
图中，部件名称与附图编号的对应关系为：台盆下水器1、卡扣一2、连接条3、卡接块一4、卡接块二5、卡扣二6、橡胶垫环7、连接管一8、滑水板9、弹簧10、固定块11、转轴12、隔臭板13、密封垫14、除臭管盖15、螺纹一16、除臭管17、进水孔18、除臭棒19、出水孔20、连接管二21、螺纹二22、螺栓23。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
参阅图1-图3所示；
本实施例提供了一种台盆下水器的排水装置，包括：台盆下水器1、卡扣一2、连接条3、卡接块一4、卡接块二5、卡扣二6、橡胶垫环7、连接管一8、滑水板9、弹簧10、固定块11、转轴12、隔臭板13、密封垫14、除臭管盖15、螺纹一16、除臭管17、进水孔18、除臭棒19、出水孔20、连接管二21、螺纹二22、螺栓23，台盆下水器1的下端设有连接管一8，连接管一8与台盆下水器1之间设有橡胶垫环7，连接管一8与台盆下水器1通过卡扣一2、连接条3和卡扣二6套接，连接条3的内侧设有卡接块一4，台盆下水器1的下端一部分设有卡接块二5，连接管一8的内部上端一侧焊接有滑水板9，滑水板9的一端下表面设有弹簧10，滑水板9的下面设有固定块11，固定块11通过转轴12与隔臭板13固定连接，隔臭板13的一端设有密封垫14，连接管一8的下端固定安装有除臭管17，除臭管17的顶端外部设有螺纹一16，螺纹一16与除臭管盖15固定安装，除臭管17的内部设有除臭棒19，除臭棒19的上端两侧设有进水孔18，除臭棒19的下端两侧设有出水孔20，除臭管17的下端设有连接管二21，连接管二21的下端设有螺纹二22。
其中，卡扣一2和卡扣二6为U字形结构，能够更好的与连接条3进行套接固定。
其中，卡接块一4和卡接块二5呈均匀交错分布，使得连接条3与台盆下水器1更好的连接使得连接更加牢固。
其中，隔臭板13呈倾斜设置，隔臭板13呈倾斜设置是为了更好的隔绝臭气的扩散，使得室内空气良好。
其中，除臭棒19为活性碳材料，活性碳材料具有很好的吸附性、防水性和净水性，能够吸附水中的杂质和异味。
其中，滑水板9呈倾斜设置，滑水板9倾斜设置是为了当水落到上面时能给水更大的动能冲开隔臭板13。
工作原理：将台盆下水器1通过连接条3、卡扣一2和卡扣二6与连接管一8固定安装在一起，而除臭管17通过除臭管盖15与除臭管17上端的螺纹一16固定安装，除臭管17的下端与连接管二21固定连接，连接管二21的下端设有螺纹二22用来连接排水管，当水流下来时通过滑水板9获得动能将隔臭板13冲开，冲开后水流通过进水孔18流入除臭管17，通过活性碳将臭味除去，隔臭板13在弹簧10的弹力作用下回到原位。
