技术领域
本实用新型涉及消防水管技术领域，具体的，涉及一种消防水管卡扣装置。
背景技术
消防管道是指用于消防方面，连接消防设备、器材，输送消防灭火用水，气体或者其他介质的管道材料，由于特殊需求，消防管道的厚度与材质都有特殊要求，并喷红色油漆，输送消防用水，消防管一般都是一圈一圈缠绕在一起，然后设置在消防柜中，所以就需要卡扣将消防水管固定在消防柜中，而现有技术中的卡扣，在完成固定后需要手动的拆除，当火灾发生时，人们抓住消防水管的一端将消防水管铺开，所以手动拆除卡扣时，会增加消防水管的铺设时的操作步骤，进而增加消防水管铺设的时间，从而影响救火的进程，以及当火灾发生时，如果每个经过专业培训的人员，在打开卡扣时费时费力，存在使用不便，操作极其不方便等问题。因此，需要在卡扣的基础上进一步的研究，提供一种多联动消防水管卡扣装置。
实用新型内容
该种多联动消防水管卡扣装置解决上述提出的使用不便，操作极其不方便的问题，提供一种多联动消防水管卡扣装置，该卡扣装置中的密封板能够与产生吸力空心杆上，密封板挤压在空心杆之间缠绕的消防水管上，将消防水管固定在空心杆之间，当火灾发生时，人们抓住消防水管的一端拉出消防水管，消防水管就会从空心杆上脱落，将密封板从空心杆上扯下，届时空气通过该空心杆进入空心板中，使空心板和其它的空心杆中与大气压保持一致，密封板与空心杆之间吸力就消失，消防水管就能够很方便的从空心杆上扯下，既能够很好的将消防水管固定在消失柜中，使用时又不需要受到的拆卡扣，具有使用方便，操作简单等优点。
本实用新型提供如下技术方案：一种多联动消防水管卡扣装置，包括空心板、中心杆、气管、弹簧、垫板、橡胶球、垫圈、空心杆、密封板、橡胶垫圈、橡胶片、卡栓和橡胶环，所述空心板左侧的中间焊接设置有中心杆，所述空心板左侧的底部嵌入焊接有气管，所述气管的内壁通过支杆焊接设置有弹簧，所述弹簧的右侧焊接设置有垫板，所述垫板的右侧通过结构胶粘接有橡胶球，所述气管的内壁嵌套粘接有垫圈，且橡胶球紧贴在垫圈的左侧，所述空心板的左侧嵌入焊接有十根空心杆，所述空心杆的左侧均无缝套接有密封板，所述空心杆的左侧均嵌入粘接有橡胶垫圈，所述空心杆的左侧均嵌入粘接有橡胶片，所述密封板的右侧均焊接设置有卡栓，且卡栓嵌入设置在空心杆的左侧，所述卡栓的表面嵌套粘接有橡胶环。
进一步的优选方案：所述空心杆呈一字排列，所述空心杆等距间隔分布，且密封板的直径大于空心杆的管径，并且空心杆的内部为空心。
进一步的优选方案：所述橡胶球呈曲面状，且垫圈的左侧呈曲面状，并且橡胶球与垫圈的左侧相契合。
进一步的优选方案：所述橡胶片紧贴在密封板的右侧，且橡胶片环绕在空心杆的管口。
进一步的优选方案：所述橡胶片和橡胶垫圈均呈曲面状，且橡胶垫圈在空心杆的管口。
进一步的优选方案：所述橡胶环环绕在空心杆的内壁，且橡胶环位于橡胶片的右侧。
有益效果：密封板能够与产生吸力空心杆上，密封板挤压在空心杆之间缠绕的消防水管上，将消防水管固定在空心杆之间，当火灾发生时，人们抓住消防水管的一端拉出消防水管，消防水管就会从空心杆上脱落，将密封板从空心杆上扯下，届时空气通过该空心杆进入空心板中，使空心板和其它的空心杆中与大气压保持一致，密封板与空心杆之间吸力就消失，消防水管就能够很方便的从空心杆上扯下，既能够很好的将消防水管固定在消失柜中，使用时又不需要受到的拆卡扣，具有使用方便，操作简单等优点，橡胶片和橡胶垫圈能够增加密封板与空心杆的气密性，避免密封板与空心杆的缝隙处漏气，使空心杆和空心板中保持负压状态，从保证密封板与空心杆之间的吸力，具有固定牢固的优点。
附图说明

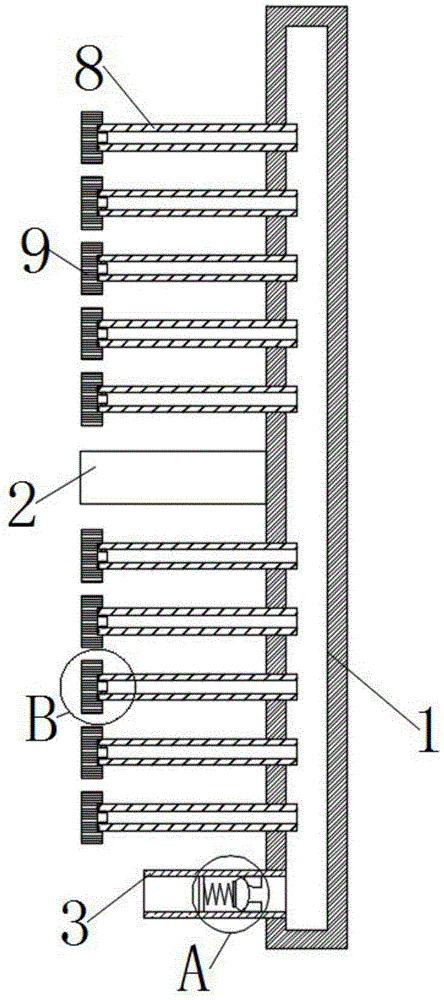

图1为本实用新型整体的结构示意图。
图2为本实用新型图1中A处的放大示意图。
图3为本实用新型图1中B处的放大示意图。
图1-3中：空心板1、中心杆2、气管3、弹簧4、垫板5、橡胶球6、垫圈7、空心杆8、密封板9、橡胶垫圈10、橡胶片11、卡栓12、橡胶环13。
具体实施方式
请参阅图1至3中，本实用新型实施例中，一种多联动消防水管卡扣装置，包括空心板1、中心杆2、气管3、弹簧4、垫板5、橡胶球6、垫圈7、空心杆8、密封板9、橡胶垫圈10、橡胶片11、卡栓12和橡胶环13，空心板1左侧的中间焊接设置有中心杆2，空心板1左侧的底部嵌入焊接有气管3，气管3的内壁通过支杆焊接设置有弹簧4，弹簧4的右侧焊接设置有垫板5，垫板5的右侧通过结构胶粘接有橡胶球6，气管3的内壁嵌套粘接有垫圈7，且橡胶球6紧贴在垫圈7的左侧，空心板1的左侧嵌入焊接有十根空心杆8，空心杆8的左侧均无缝套接有密封板9，空心杆8的左侧均嵌入粘接有橡胶垫圈10，空心杆8的左侧均嵌入粘接有橡胶片11，密封板9的右侧均焊接设置有卡栓12，且卡栓12嵌入设置在空心杆8的左侧，卡栓12的表面嵌套粘接有橡胶环13。
优选的，空心杆8呈一字排列，空心杆8等距间隔分布，空心杆8用于分隔消防水管，消防水管以中心杆2为中心环绕在其四周，空心杆8能够将消防隔开，使消防水管设置在空心板1上，且密封板9的直径大于空心杆8的管径，密封板9紧贴在消防水管上，将消防水管固定在空心板1上，并且空心杆8的内部为空心，橡胶球6呈曲面状，且垫圈7的左侧呈曲面状，并且橡胶球6与垫圈7的左侧相契合，橡胶片11紧贴在密封板9的右侧，且橡胶片11环绕在空心杆8的管口，橡胶片11和橡胶垫圈10均呈曲面状，且橡胶垫圈10在空心杆8的管口，橡胶片11和橡胶垫圈10能够增加密封板9与空心杆8的气密性，避免密封板9与空心杆8的缝隙处漏气，使空心杆8和空心板1中保持负压状态，从保证密封板9与空心杆8之间的吸力，具有固定牢固的优点，橡胶环13环绕在空心杆8的内壁，且橡胶环13位于橡胶片11的右侧，橡胶环13能够使卡栓12很好的卡在空心杆8中，以及橡胶环13能够使卡栓12与空心杆8内壁具有良好的气密性。
工作原理：
在安装本实用新型一种多联动消防水管卡扣装置时，首先，将空心板1焊接在或通过螺钉固定在消防柜的内壁，其次将消防水管的一端放置在中心杆2上，再将消防水管一圈一圈缠绕在中心杆2和空心杆8之间的缝隙上，其次将十个密封杆9套在空心杆8的左侧，再用输送管将气管3与气泵相连，使用气泵通过输送管和气管3将空心板1内部的空气抽掉一部分，由于气泵的作用，届时橡胶球6会在气管3中向右移动，橡胶球6与垫圈7的左侧会有缝隙，空心板1中空气就被气泵吸出，气泵停止运行后，橡胶球6会垫圈7在的左侧，避免外界的空气通过气管3进入空心板1中，时空心杆8和空心板1内部保持负压状态，空心杆8和密封板9就会产生吸力，使密封板9牢牢的吸附在空心杆8的左侧，完成安装工作；
当火灾发生需要使用消防水管时，人们抓住消防水管的一端拉出消防水管，消防水管就会从空心杆8上脱落，将密封板9从空心杆8上扯下，届时空气通过该空心杆8进入空心板1中，使空心板1和其它的空心杆8中与大气压保持一致，密封板9与空心杆8之间吸力就消失，消防水管就能够很方便的从空心杆8上扯下，同时也就密封板9从空心杆8上带下。
