技术领域
本实用新型涉及净化设备技术领域,尤其涉及一种食品净化装置。
背景技术
随着中国经济的发展,国民对食品的质量越来越关注。而在食品例如蔬菜和肉类的大规模种植或生产过程中,农民或者生产商会采用农药或者激素等促进其生长,经检索,授权公告号为CN108294223A的专利文件公开了食品净化装置,包括主机与电极模组;所述主机上形成有净化槽,所述电极模组可拆卸地设置于所述净化槽的底面上,所述电极模组包括相互间隔设置的第一电极板与第二电极板,所述第一电极板及所述第二电极板的极性相异设置且均与所述主机电性连接。所述食品净化装置的电极模组的清洗较为方便。
但上述设计还存在不足之处,上述设计,当电极板使用一段时间后,需要对电极板进行更换,存在着不便于对电极板进行更换的问题,因此我们提出了一种食品净化装置用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在不便于对电极板进行更换的缺点,而提出的一种食品净化装置。
为了实现上述目的,本实用新型采用了如下技术方案:
一种食品净化装置,包括净化装置本体,所述净化装置本体的底部内壁上固定安装有放置座,放置座的顶部放置有第一电极板和第二电极板,且第二电极板位于第一电极板的一侧,放置座上开设有两个对称设置的腔室,腔室内滑动安装有滑动杆,滑动杆的顶部固定安装有竖杆的一端,竖杆的另一端延伸至放置座的上方并固定安装有第二夹板,且第二夹板与对应的第一夹板相适配,两个腔室相互靠近的一侧内壁上开设有同一个连通孔,连通孔内滑动安装有横杆,横杆的底部固定安装有齿条。
优选的,所述连通孔的底部内壁上开设有连接槽,连接槽的两侧内壁上转动安装有同一个转动杆,转动杆上固定套设有齿轮,且齿轮与齿条相适配,由于设置有齿轮,齿轮的转动能够通过齿条的横杆进行移动。
优选的,所述转动杆上固定套设有蜗轮,连通孔的顶部内壁上开设有转动孔,转动孔内转动安装有蜗杆,蜗杆与蜗轮相啮合,蜗杆的顶部延伸至放置座的上方并固定安装有转板,由于设置有蜗杆,蜗杆的转动能够带动蜗轮进行转动。
优选的,所述腔室的两侧内壁上均开设有限位槽,滑动杆的两侧均固定安装有限位座,且限位座与对应的限位槽滑动连接,由于设置有限位槽和限位座,能够使得滑动杆进行稳定的移动。
优选的,所述蜗杆上固定套设有轴承,且轴承的外圈固定安装在转动孔的内壁上,由于设置有轴承,能够使得蜗杆进行稳定的转动。
本实用新型中,所述一种食品净化装置当需要对第一电极板和第二电极板进行更换时,把第一电极板和第二电极板放置在第一夹板一侧,然后转动转板,转板带动蜗杆进行转动,蜗杆带动蜗轮进行转动,蜗轮带动转动杆进行转动,转动杆带动齿轮进行转动,齿轮带动齿条进行移动,齿条带动横杆进行移动,横杆带动滑动杆进行移动,滑动杆带动竖杆进行移动,竖杆带动第二夹板进行移动,使得两个第二夹板分别与第一电极板和第二电极板相接触,通过第二夹板和第一夹板的配合,能够对第一电极板和第二电极板进行固定。
本实用新型设计合理,结构简单,操作方便,便于对第一电极板和第二电极板进行拆装,从而便于对第一电极板和第二电极板进行更换。
附图说明

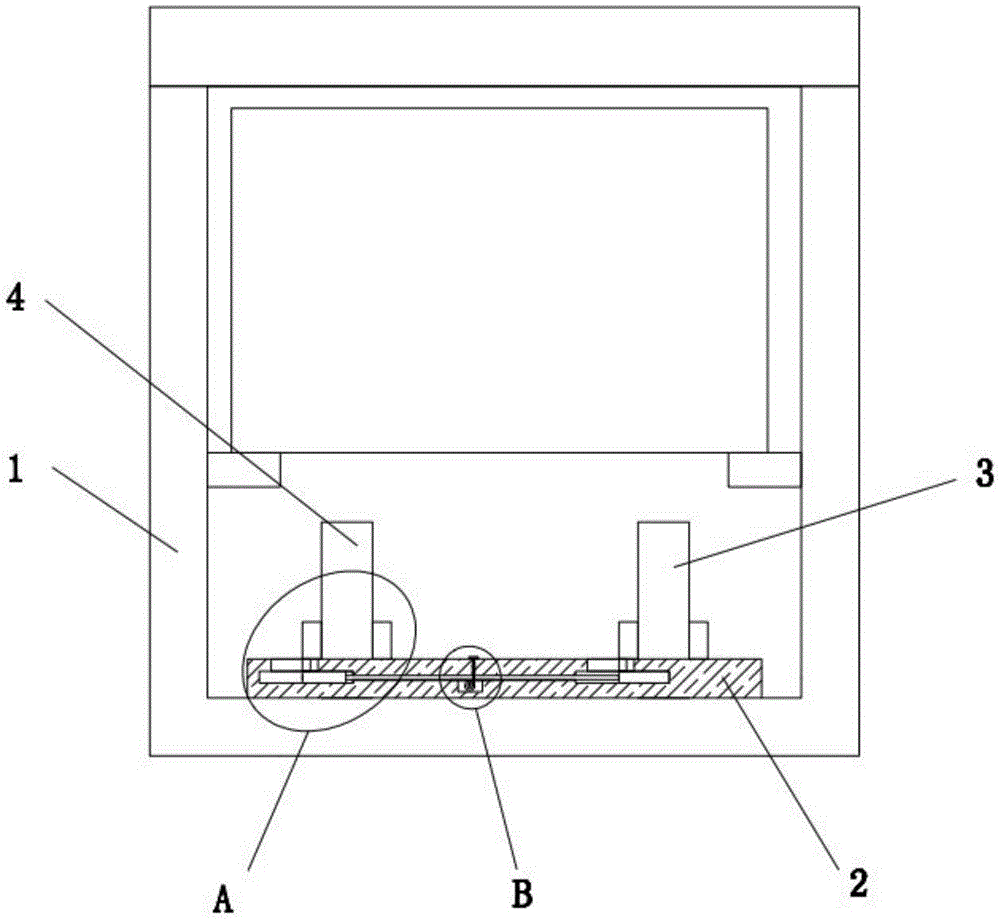

图1为本实用新型提出的一种食品净化装置的结构示意图;
图2为本实用新型提出的一种食品净化装置的A部分结构示意图;
图3为本实用新型提出的一种食品净化装置的B部分结构示意图。
图中:1、净化装置本体;2、放置座;3、第一电极板;4、第二电极板;5、第一夹板;6、腔室;7、滑动杆;8、竖杆;9、第二夹板;10、连通孔;11、横杆;12、齿条;13、连接槽;14、转动杆;15、齿轮;16、蜗轮;17、转动孔;18、蜗杆;19、转板。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-3,一种食品净化装置,包括净化装置本体1,净化装置本体1的底部内壁上固定安装有放置座2,放置座2的顶部放置有第一电极板3和第二电极板4,且第二电极板4位于第一电极板3的一侧,放置座2上开设有两个对称设置的腔室6,腔室6内滑动安装有滑动杆7,滑动杆7的顶部固定安装有竖杆8的一端,竖杆8的另一端延伸至放置座2的上方并固定安装有第二夹板9,且第二夹板9与对应的第一夹板5相适配,两个腔室6相互靠近的一侧内壁上开设有同一个连通孔10,连通孔10内滑动安装有横杆11,横杆11的底部固定安装有齿条12。
本实用新型中,连通孔10的底部内壁上开设有连接槽13,连接槽13的两侧内壁上转动安装有同一个转动杆14,转动杆14上固定套设有齿轮15,且齿轮15与齿条12相适配,由于设置有齿轮15,齿轮15的转动能够通过齿条12的横杆11进行移动。
本实用新型中,转动杆14上固定套设有蜗轮16,连通孔10的顶部内壁上开设有转动孔17,转动孔17内转动安装有蜗杆18,蜗杆18与蜗轮16相啮合,蜗杆18的顶部延伸至放置座2的上方并固定安装有转板19,由于设置有蜗杆18,蜗杆18的转动能够带动蜗轮16进行转动。
本实用新型中,腔室6的两侧内壁上均开设有限位槽,滑动杆7的两侧均固定安装有限位座,且限位座与对应的限位槽滑动连接,由于设置有限位槽和限位座,能够使得滑动杆7进行稳定的移动。
本实用新型中,蜗杆18上固定套设有轴承,且轴承的外圈固定安装在转动孔17的内壁上,由于设置有轴承,能够使得蜗杆18进行稳定的转动。
本实用新型中,当需要对第一电极板3和第二电极板4进行更换时,把第一电极板3和第二电极板4放置在第一夹板5一侧,然后转动转板19,转板19带动蜗杆18进行转动,蜗杆18带动蜗轮16进行转动,蜗轮16带动转动杆14进行转动,转动杆14带动齿轮15进行转动,齿轮15带动齿条12进行移动,齿条12带动横杆11进行移动,横杆11带动滑动杆7进行移动,滑动杆7带动竖杆8进行移动,竖杆8带动第二夹板9进行移动,使得两个第二夹板9分别与第一电极板3和第二电极板4相接触,通过第二夹板9和第一夹板5的配合,能够对第一电极板3和第二电极板4进行固定,当对第一电极板3和第二电极板4进行拆卸时,反向转动转板19,使得转动杆14反向转动,转动杆14带动齿轮15转动,使得第二夹板9向远离第一夹板5的方向进行移动,从而能够解除对第一电极板3和第二电极板4的固定,便于对第一电极板3和第二电极板4进行拆装,从而便于对第一电极板3和第二电极板4进行更换。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
