技术领域
本实用新型涉及污水处理技术领域，具体为一种工业污水的处理净化装置。
背景技术
工业污水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，现今，人们对环保的意识逐渐提高，对环保越来越重视，在对工业废水进行排放前，都会使用污水处理净化设备对工业废水进行净化后再排放，从而可降低了对环境的污染和破坏，保持生态环境良好。
但是，现有技术中，工业污水的处理净化设备在使用时，处理质量不佳，处理效率低，不便于对过滤板上的沉淀物垃圾进行清理，容易造成过滤板堵塞，影响过滤效果，降低了工作效率，为此，我们提出一种工业污水的处理净化装置用于解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种工业污水的处理净化装置，解决了工业污水的处理净化设备在使用时，处理质量差，处理效率低，不便于对过滤板上的沉淀物垃圾进行清理，容易造成过滤板堵塞，影响过滤效果的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种工业污水的处理净化装置，包括第一箱体，所述第一箱体的顶部固定安装有第二箱体，第二箱体的顶部为开口构造，第二箱体内固定安装有第一过滤板，第二箱体的一侧固定安装有污水管，污水管与第二箱体内部相连通，第二箱体的顶部固定安装有箱盖，第二箱体的底部内壁上开设有第一通孔，第一箱体的顶部内壁上固定安装有第二通孔，第二通孔与第一通孔相连通，第一箱体内固定安装第二过滤板，第二过滤板为弧形构造，第二过滤板的上方设有第一转轴，第一转轴上固定安装在螺旋叶片，螺旋叶片的底部与第二过滤板相接触，第一箱体的一侧固定安装有位于第二过滤板上方的排污管，排污管与第一箱体内部相连通，第一箱体内设有位于第二过滤板下方的第二转轴，第一箱体远离排污管的一侧内壁上开设有第一安装孔和第二安装孔，第一安装孔位于第二安装孔上方，第一转轴的一端贯穿第一安装孔并固定套设有第一皮带轮，第二转轴的一端贯穿第二安装孔并固定套设有第二皮带轮，第二皮带轮和第一皮带轮上绕设有同一个皮带，第一箱体远离排污管的一侧固定安装有电机，电机的输出轴端与第二转轴位于第一箱体外的一端固定连接，第一箱体内固定安装有位于第二转轴下方的活性炭板，第一箱体的一侧固定安装有位于活性炭板下方的排水管，排水管与第一箱体内部相连通。
优选的，所述第一箱体内设有多个填料浮球，多个填料浮球均位于活性炭板和第二过滤板之间。
优选的，所述第一箱体的一侧固定安装有第一投药管和第二投药管，第一投药管位于第二投药管上方，第一投药管和第二投药管的顶端均转动安装有旋塞。
优选的，所述第二转轴上固定安装有八个搅拌杆，八个搅拌杆呈等间距两两对称设置。
优选的，所述第一转轴上固定套设有第一轴承，第一轴承的外圈与第一安装孔的内壁固定连接，第二转轴上固定套设有第二轴承，第二轴承的外圈与第二安装孔的内壁固定连接，第一箱体远离电机的一侧内壁上固定安装有第一轴承座和第二轴承座，第一轴承座位于第二轴承座的上方，第一转轴远离第一皮带轮的一端转动安装在第一轴承座上，第二转轴远离第二皮带轮的一端转动安装在第二轴承座上。
优选的，所述排水管上固定安装有第一截止阀，排污管上固定安装有第二截止阀。
(三)有益效果
本实用新型提供了一种工业污水的处理净化装置。具备以下有益效果：
该一种工业污水的处理净化装置，通过工业污水从污水管流入第二箱体内，利用第一过滤板的过滤，较大体积的杂质垃圾存留在第二箱体内，过滤后的污水透过第一通孔和第二通孔流入第一箱体内，打开第一投药管上的旋塞可投入适量的絮凝剂与污水混合产生沉淀物，在第二过滤板的过滤作用下，使得沉淀物和体积较小的杂质垃圾存留在第二过滤板上，过滤净化后的污水透过第二过滤板，启动电机工作，电机带动第二转轴、第二皮带轮和八个搅拌杆转动，在皮带的传动作用下，使得第一皮带轮、第一转轴和螺旋叶片进行转动，从而利用第一转轴和螺旋叶片的转动，使得污水和絮凝剂搅拌混合均匀，从而对污水的沉淀净化效果更佳，而且利用第一转轴和螺旋叶片可对第二过滤板上的沉淀物进行输送，使得沉淀物逐渐向靠近排污管的方向移动，可避免沉淀物和杂质垃圾堵塞第二过滤板上，使得第二过滤板的过滤效果更好，然后可打开第二投药管上的旋塞，投入适量的消毒剂，对过滤净化后的污水进行消毒，利用第二转轴和八个搅拌杆的转动，使得过滤净化后的污水与消毒剂混合均匀，能够更好的进行消毒工作，利用多个填料浮球和活性炭板对污水中的异味、酸雾进行吸附去除，对污水进一步净化，对污水消毒净化完毕后，打开第一截止阀，净化后的污水从排水管排出，把第一箱体内的污水排出完毕后，关闭第一截止阀即可，可定期打开第二截止阀，启动电机工作，利用第一转轴和螺旋叶片的转动和输送下，第二过滤板上存留的沉淀物和杂质垃圾从排污管排出，可定期拆卸下箱盖，对第二箱体内部的垃圾进行清理。
附图说明

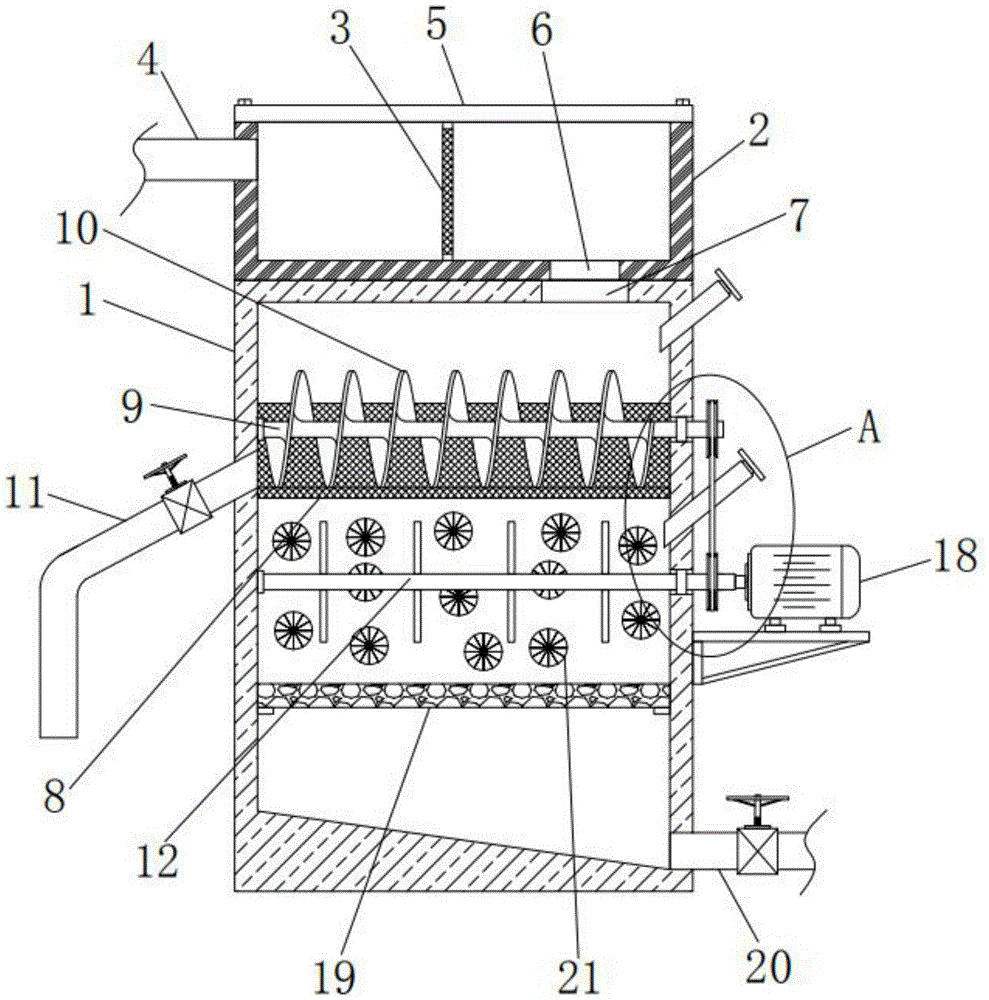

图1为本实用新型主视的剖视结构示意图；
图2为图1中A部分的放大示意图；
图3为第二过滤板和螺旋叶轮侧视的剖视结构示意图。
图中：1、第一箱体；2、第二箱体；3、第一过滤板；4、污水管；5、箱盖；6、第一通孔；7、第二通孔；8、第二过滤板；9、第一转轴；10、螺旋叶片；11、排污管；12、第二转轴；13、第一安装孔；14、第一皮带轮；15、第二安装孔；16、第二皮带轮；17、皮带；18、电机；19、活性炭板；20、排水管；21、填料浮球。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种工业污水的处理净化装置，包括第一箱体1，第一箱体1的顶部固定安装有第二箱体2，第二箱体2的顶部为开口构造，第二箱体2内固定安装有第一过滤板3，第二箱体2的一侧固定安装有污水管4，污水管4与第二箱体2内部相连通，第二箱体2的顶部固定安装有箱盖5，第二箱体2的底部内壁上开设有第一通孔6，第一箱体1的顶部内壁上固定安装有第二通孔7，第二通孔7与第一通孔6相连通，第一箱体1内固定安装第二过滤板8，第二过滤板8为弧形构造，第二过滤板8的上方设有第一转轴9，第一转轴9上固定安装在螺旋叶片10，螺旋叶片10的底部与第二过滤板8相接触，第一箱体1的一侧固定安装有位于第二过滤板8上方的排污管11，排污管11与第一箱体1内部相连通，第一箱体1内设有位于第二过滤板8下方的第二转轴12，第一箱体1远离排污管11的一侧内壁上开设有第一安装孔13和第二安装孔15，第一安装孔13位于第二安装孔15上方，第一转轴9的一端贯穿第一安装孔13并固定套设有第一皮带轮14，第二转轴12的一端贯穿第二安装孔15并固定套设有第二皮带轮16，第二皮带轮16和第一皮带轮14上绕设有同一个皮带17，第一箱体1远离排污管11的一侧固定安装有电机18，电机18的输出轴端与第二转轴12位于第一箱体1外的一端固定连接，第一箱体1内固定安装有位于第二转轴12下方的活性炭板19，第一箱体1的一侧固定安装有位于活性炭板19下方的排水管20，排水管20与第一箱体1内部相连通。
第一箱体1内设有多个填料浮球21，多个填料浮球21均位于活性炭板19和第二过滤板8之间，第一箱体1的一侧固定安装有第一投药管和第二投药管，第一投药管位于第二投药管上方，第一投药管和第二投药管的顶端均转动安装有旋塞，第二转轴12上固定安装有八个搅拌杆，八个搅拌杆呈等间距两两对称设置，第一转轴9上固定套设有第一轴承，第一轴承的外圈与第一安装孔13的内壁固定连接，第二转轴12上固定套设有第二轴承，第二轴承的外圈与第二安装孔15的内壁固定连接，第一箱体1远离电机18的一侧内壁上固定安装有第一轴承座和第二轴承座，第一轴承座位于第二轴承座的上方，第一转轴9远离第一皮带轮14的一端转动安装在第一轴承座上，第二转轴12远离第二皮带轮16的一端转动安装在第二轴承座上，排水管20上固定安装有第一截止阀，排污管11上固定安装有第二截止阀。
使用时，第一箱体1上固定安装有控制开关和外接电源线，电机18、控制开关和外接电源线依次电性连接构成闭合回路，控制开关控制电机18的启停工作，箱盖5通过螺钉固定安装在第二箱体2的顶部，可进行拆卸，污水从污水管4流入第二箱体2内，利用第一过滤板3对污水中的较大体积的杂质垃圾进行过滤，较大体积的杂质垃圾存留在第二箱体2内，过滤后的污水透过第一通孔6和第二通孔7流入第一箱体1内，打开第一投药管上的旋塞可投入适量的絮凝剂与污水混合产生沉淀物，在第二过滤板8的过滤作用下，使得沉淀物和体积较小的杂质垃圾存留在第二过滤板8上，过滤净化后的污水透过第二过滤板8并存留在第二过滤板8的下方，启动电机18工作，电机18带动第二转轴12、第二皮带轮16和八个搅拌杆转动，在皮带17的传动作用下，使得第一皮带轮14、第一转轴9和螺旋叶片10进行转动，从而利用第一转轴9和螺旋叶片10的转动，使得污水和絮凝剂搅拌混合均匀，从而对污水的沉淀净化效果更佳，而且利用第一转轴9和螺旋叶片10可对第二过滤板8上的沉淀物进行输送，使得沉淀物逐渐向靠近排污管11的方向移动，可避免沉淀物和杂质垃圾堵塞第二过滤板8上，使得第二过滤板8的过滤效果更好，然后可打开第二投药管上的旋塞，投入适量的消毒剂，对过滤净化后的污水进行消毒，利用第二转轴12和八个搅拌杆的转动，使得过滤净化后的污水与消毒剂混合均匀，能够更好的进行消毒工作，利用多个填料浮球21和活性炭板19对污水中的异味、酸雾进行吸附去除，并对污水进一步净化，对污水消毒净化完毕后，打开第一截止阀，净化后的污水从排水管20排出，把第一箱体1内部的污水排出完毕后，关闭第一截止阀即可，可定期打开第二截止阀，启动电机18工作，利用第一转轴9和螺旋叶片10的转动和输送下，第二过滤板8上存留的沉淀物和杂质垃圾从排污管11排出，可定期拆卸下箱盖5，对第二箱体2内部的垃圾进行清理，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，该一种工业污水的处理净化装置，工业污水从污水管4流入第二箱体2内，利用第一过滤板3的过滤，较大体积的杂质垃圾存留在第二箱体2内，过滤后的污水透过第一通孔6和第二通孔7流入第一箱体1内，打开第一投药管上的旋塞可投入适量的絮凝剂与污水混合产生沉淀物，在第二过滤板8的过滤作用下，使得沉淀物和体积较小的杂质垃圾存留在第二过滤板8上，过滤净化后的污水透过第二过滤板8，启动电机18工作，电机18带动第二转轴12、第二皮带轮16和八个搅拌杆转动，在皮带17的传动作用下，使得第一皮带轮14、第一转轴9和螺旋叶片10进行转动，从而利用第一转轴9和螺旋叶片10的转动，使得污水和絮凝剂搅拌混合均匀，从而对污水的沉淀净化效果更佳，而且利用第一转轴9和螺旋叶片10可对第二过滤板8上的沉淀物进行输送，使得沉淀物逐渐向靠近排污管11的方向移动，可避免沉淀物和杂质垃圾堵塞第二过滤板8上，使得第二过滤板8的过滤效果更好，然后可打开第二投药管上的旋塞，投入适量的消毒剂，对过滤净化后的污水进行消毒，利用第二转轴12和八个搅拌杆的转动，使得过滤净化后的污水与消毒剂混合均匀，能够更好的进行消毒工作，利用多个填料浮球21和活性炭板19对污水中的异味、酸雾进行吸附去除，对污水进一步净化，对污水消毒净化完毕后，打开第一截止阀，净化后的污水从排水管20排出，把第一箱体1内的污水排出完毕后，关闭第一截止阀即可，可定期打开第二截止阀，启动电机18工作，利用第一转轴9和螺旋叶片10的转动和输送下，第二过滤板8上存留的沉淀物和杂质垃圾从排污管11排出，可定期拆卸下箱盖5，对第二箱体2内部的垃圾进行清理，本实用新型设计合理，实用性好，对工业污水的处理净化效果好，处理效率高，能够对过滤板上的沉淀物和杂质垃圾进行清理，避免沉淀物和杂质垃圾造成过滤板堵塞，提高了过滤效果。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
