技术领域
本实用新型涉及LED模块安装领域，尤其涉及一种LED屏模块安装支架。
背景技术
LED模块，由集成有多行多列的发光二极管四边形模块构成，LED模块以环氧树脂进行封装不仅重量轻，而且可承受高强度的机械冲撞和震动，不易破碎，并且LED模块具有耗电小、低热量、高亮度、环保以及使用寿命长的优点，因此在当前照明的领域被广泛使用，目前现有技术中针对LED模块的安装，几乎是螺丝固定安装，LED模块安装不方便，安装效率低，并且容易松动，造成安装不稳定，容易造成对LED模块破损的问题。
实用新型内容
为解决上述技术问题，本实用新型提供一种LED屏模块安装支架，以解决LED模块安装不方便，安装效率低，并且容易松动，造成安装不稳定，容易造成对LED模块破损的问题。
本实用新型一种LED屏模块安装支架的目的，由以下具体技术手段达成：一种LED屏模块安装支架，包括LED屏模块、支架组、模块连接件、定位杆、卡槽组，所述LED屏模块左右两侧预留有螺孔，固定连接有模块连接件，所述支架组预留有四个螺孔，所述支架组左右两端固定连接有卡槽组，所述卡槽组卡接有模块连接件，所述支架组左右两侧固定连接有定位杆。
优选的，支架组还包括有挡板、支撑板、第一螺孔，所述挡板底部固定连接有支撑板，挡板与支撑板呈L型，支撑板为橡胶类材质，挡板四角固定连接有第一螺孔四个。
优选的，卡槽组还包括上挡板、下挡板、第一卡槽、第一卡块、定位杆(4),所述卡槽组顶部固定连接有上挡板，底部固定连接有下挡板，所述上挡板、下挡板均固定连接有第一卡槽、第一卡块，卡槽组呈对应匚型。
优选的，模块连接件还包括有第二螺孔、第二卡槽、第二卡块，所述模块连接件呈凸型，凸起的上下端固定连接有第二卡槽、第二卡块，模块连接件预留有两个第二螺孔。
优选的，卡槽组的第一卡块、第一卡槽与模块连接件、第二卡块相对应卡接。
有益效果：
1、本实用新型通过卡接的形式将LED模块固定在安装支架上，使LED模块安装更加稳定，也更加的方便，并且支架组底部设有支撑板，支撑板为橡胶材质，能够支撑柱LED屏模块，使其不易脱落，并且当LED受到震动或其他外力情况下可以起到减震避震的效果，保护LED模块不受损坏。
2、本实用新型不仅安装方便，检修也非常方便，只需要将定位杆旋转拨开，然后将模块连接件与LED屏模块一起拉出，就可以进行维修和检测，非常方便，大大的提高了工作效率。
附图说明
图1为本实用新型整体结构示意图。

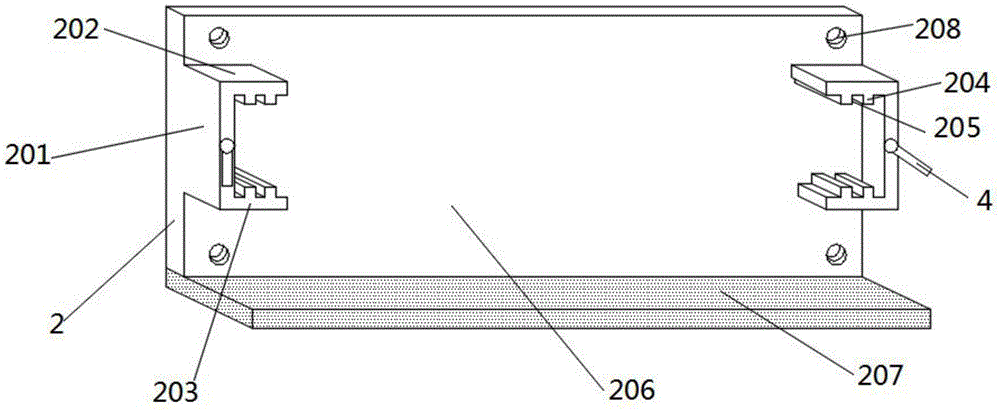

图2为本实用新型支架组结构示意图。
图3为本实用新型模块连接件结构示意图。
图1-3中，部件名称与附图编号的对应关系为：
LED屏模块1、支架组2、模块连接件3、定位杆4、卡槽组201、上挡板202、下挡板203、第一卡块204、第一卡槽205、挡板206、支撑板207、第一螺孔208、第二螺孔301、第二卡槽302、第二卡块303。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图3所示：
本实施例提供一种LED屏模块安装支架，包括LED屏模块1、支架组2、模块连接件3、定位杆4、卡槽组201，LED屏模块1左右两侧预留有螺孔，固定连接有模块连接件3，支架组2预留有四个螺孔，支架组2左右两端固定连接有卡槽组201，卡槽组201卡接有模块连接件3，支架组左右两侧固定连接有定位杆4。
其中：支架组2还包括有挡板206、支撑板207、第一螺孔208，挡板206底部固定连接有支撑板207，挡板206与支撑板207呈L型，支撑板207为橡胶类材质，挡板206四角固定连接有第一螺孔208四个，支撑板207不仅能够支撑住LED屏模块1，当LED屏模块1受到震动或者是其他外力影响，能够起到减震保护作用，L型的支架组2稳定性更加好。
其中：卡槽组201还包括上挡板202、下挡板203、第一卡槽205、第一卡块204、定位杆4,卡槽组201顶部固定连接有上挡板202，底部固定连接有下挡板203，上挡板202、下挡板203均固定连接有第一卡槽205、第一卡块204，卡槽组201呈对应匚型，模块连接件2与卡槽组201完美卡接，不仅安装、检修拆除方便，使的LED屏模块1也更加的稳定安全不易脱落。
其中：模块连接件3还包括有第二螺孔301、第二卡槽302、第二卡块303，模块连接件3呈凸型，凸起的上下端固定连接有第二卡槽302、第二卡块303，模块连接件3预留有两个第二螺孔301，凹凸卡接稳定型足够的同时，安装也非常方便，使工作人员安装检修提高了工作效率。
其中：卡槽组201的第一卡块204、第一卡槽205与模块连接件3的第二卡槽302、第二卡块303相对应卡接，稳定性好，还不易松动，不会因为使用时间长易掉落，保证了LED屏模块的使用寿命。
工作原理：LED屏模块1两侧预留有螺孔，将模块连接件3通过第二螺孔301与LED屏模块1预留螺孔对齐，通过螺栓固定好，然后将模块连接件3上的第二卡块303、第二卡槽302与支架组2上固定的卡槽组201第一卡槽205、第一卡块204对齐卡接，将定位杆4旋转固定住模块连接件3，然后将支架组2上预留的第一螺孔208安装到需要安装的地方即可。
