技术领域
本实用新型属于提升机技术领域，具体为一种建筑工程提升机。
背景技术
目前，随着中国的快速进步，社会的飞速发展，建筑行业也在飞速发展中，然而在建筑工程中必不可少需要一种提升机，传统的提升机结构简单，只能简单的在机器边上操作，内有保护措施，随着提升机提升物料，无法保证提升机的稳定性，提升机可能出现倾倒的风险，具有一定的安全隐患。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种建筑工程提升机，解决了传统的提升机结构简单，只能简单的在机器边上操作，内有保护措施，随着提升机提升物料，无法保证提升机的稳定性，提升机可能出现倾倒的风险，具有一定安全隐患的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种建筑工程提升机，包括底板，所述底板的上表面设置有提升机本体，所述底板内部的四角处均开设有空槽，所述空槽内壁的右侧面固定连接有电动推杆，所述电动推杆的左端固定连接有活动块，所述活动块活动连接在空槽内，所述活动块的左侧面固定连接有活动板，所述活动板的左侧面穿过通槽并且延伸到底板的左侧，所述通槽开设在空槽内壁的左侧面。
所述活动板上表面的左侧卡接有螺纹筒，所述螺纹筒内螺纹连接有螺纹杆，所述螺纹杆的底端固定连接有钻头，所述活动板的上表面通过第一活动件与筒体的下表面固定连接，所述第一活动件位于螺纹筒的右侧。
所述筒体内壁的下表面固定连接有弹簧，所述弹簧的顶端固定连接有限位板，所述限位板活动连接在筒体内，所述限位板的上表面固定连接有连接杆，所述连接杆的顶端穿过通孔并且通过第二活动件与支撑板的左侧面固定连接，所述通孔开设在筒体的上表面。
作为本实用新型的进一步方案：所述螺纹杆的顶端固定连接有手轮，所述手轮的形状为船舵形。
作为本实用新型的进一步方案：所述限位板的形状与筒体内部的腔室相适配，且限位板的面积大于通孔的面积。
作为本实用新型的进一步方案：所述筒体右侧面的上方通过钢索与固定环活动连接，所述固定环固定连接在底板上表面的左侧。
作为本实用新型的进一步方案：所述底板的下表面固定连接有四个万向轮，且四个万向轮分别位于底板下表面的四角处。
作为本实用新型的进一步方案：所述电动推杆通过导线分别与外设电源和开关电连接。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该建筑工程提升机，通过在底板上设置可伸缩的活动板，使用钢索把活动板上的筒体、连接杆和支撑板固定在提升机本体上，可以提高提升机本体的稳定性，避免提升机本体随着提升较重的物料而出现晃动现象，具有防倾倒的效果，降低了安全隐患，同时筒体内的弹簧可以起到降低提升机本体在工作时产生的震动，起到保护提升机本体的作用。
2、该建筑工程提升机，通过设置螺纹筒、螺纹杆、钻头和手轮，在活动板被抽出空槽时，工人使用手轮带动螺纹杆和钻头旋转，使得钻头钻进地里，从而起到了固定活动板的作用，进而保证了活动板相关结构的支撑效果。
3、该建筑工程提升机，通过设置电动推杆，在对提升机本体进行支撑时，控制电动推杆伸长带动活动板从空槽内伸出，在收起支撑板相关结构时，控制电动推杆缩短带动活动板缩进空槽内，减少其占用的空间，方便人们进行移动。
附图说明

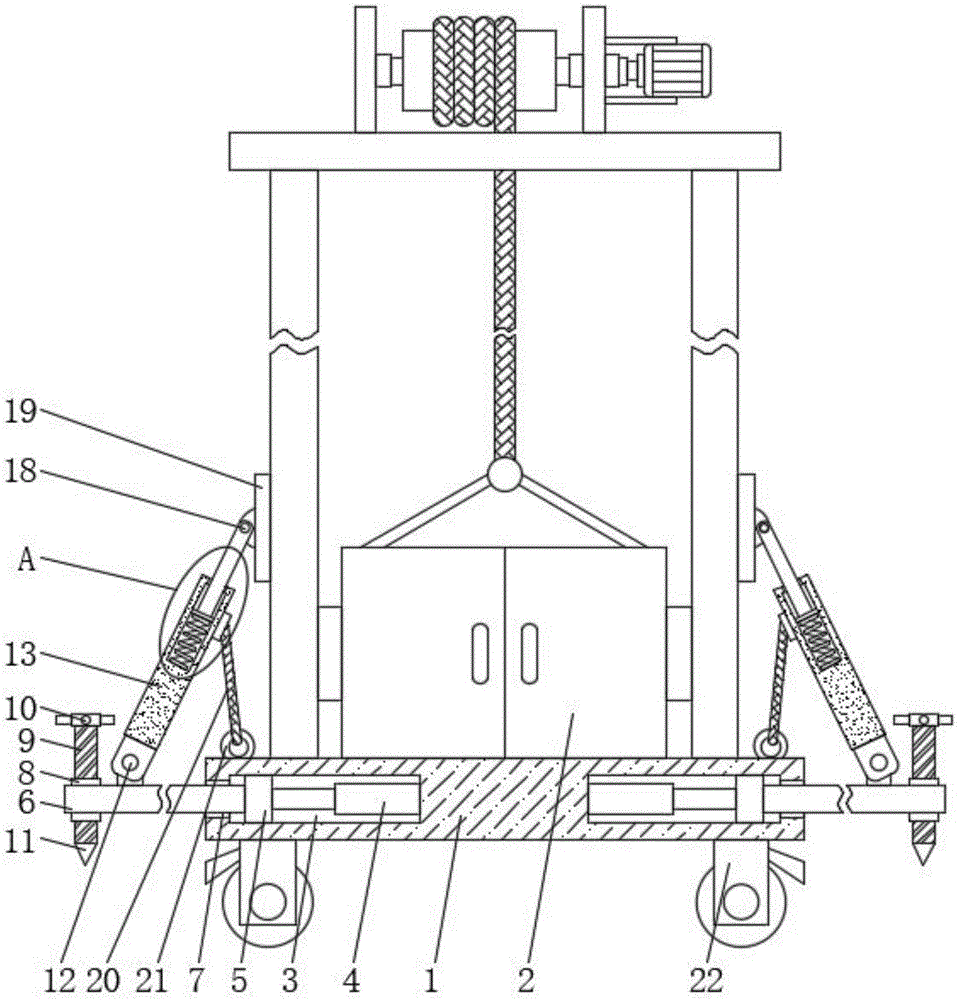

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型A部分放大的结构示意图；
图3为本实用新型底板俯视的结构示意图。
图中：1底板、2提升机本体、3空槽、4电动推杆、5活动块、6活动板、7通槽、8螺纹筒、9螺纹杆、10手轮、11钻头、12第一活动件、13筒体、14弹簧、15限位板、16连接杆、17通孔、18第二活动件、19支撑板、20钢索、21固定环、22万向轮。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-3所示，本实用新型提供一种技术方案：一种建筑工程提升机，包括底板1，底板1的下表面固定连接有四个万向轮22，且四个万向轮22分别位于底板1下表面的四角处，通过设置万向轮22，人们使用万向轮22可以方便移动提升机本体2，降低了人们移动提升机本体2的难度，底板1的上表面设置有提升机本体2，底板1内部的四角处均开设有空槽3，空槽3内壁的右侧面固定连接有电动推杆4，通过设置电动推杆4，在对提升机本体2进行支撑时，控制电动推杆4伸长带动活动板6从空槽3内伸出，在收起支撑板19相关结构时，控制电动推杆4缩短带动活动板6缩进空槽3内，减少其占用的空间，方便人们进行移动，电动推杆4通过导线分别与外设电源和开关电连接，通过设置电源和开关，电源能够为电动推杆4提供电能，开关可以方便人们控制电动推杆4正常的工作，电动推杆4的左端固定连接有活动块5，活动块5活动连接在空槽3内，活动块5的左侧面固定连接有活动板6，活动板6的左侧面穿过通槽7并且延伸到底板1的左侧，通槽7开设在空槽3内壁的左侧面，通过设置活动块5和通槽7，在不影活动板6左右运动时，能够起到固定活动板6的作用，从而保证了活动板6的稳定性。
活动板6上表面的左侧卡接有螺纹筒8，螺纹筒8内螺纹连接有螺纹杆9，螺纹杆9的顶端固定连接有手轮10，手轮10的形状为船舵形，通过设置手轮10的形状，可以方便人们使用手轮10转动螺纹杆9，给操作上带来了便捷，螺纹杆9的底端固定连接有钻头11，通过设置螺纹筒8、螺纹杆9、钻头11和手轮10，在活动板6被抽出空槽3时，工人使用手轮10带动螺纹杆9和钻头11旋转，使得钻头11钻进地里，从而起到了固定活动板6的作用，进而保证了活动板6相关结构的支撑效果，活动板6的上表面通过第一活动件12与筒体13的下表面固定连接，第一活动件12位于螺纹筒8的右侧。
筒体13内壁的下表面固定连接有弹簧14，通过设置弹簧14，在筒体13和连接杆16提供支撑作用下，弹簧14能够对提升机本体2工作产生的震动进行减震，从而起到了保护提升机本体2的作用，弹簧14的顶端固定连接有限位板15，限位板15活动连接在筒体13内，限位板15的形状与筒体13内部的腔室相适配，且限位板15的面积大于通孔17的面积，通过设置限位板15与通孔17的关系，避免连接杆16在运动的过程中脱离筒体13，从而保证了连接杆16能够正常的在筒体13内运动，限位板15的上表面固定连接有连接杆16，连接杆16的顶端穿过通孔17并且通过第二活动件18与支撑板19的左侧面固定连接，通孔17开设在筒体13的上表面，筒体13右侧面的上方通过钢索20与固定环21活动连接，固定环21固定连接在底板1上表面的左侧，通过设置钢索20和固定环21，使用钢索20带动筒体13向提升机本体2倾斜，保证支撑板19能够稳定的支撑在提升机本体2上。
本实用新型的工作原理为：
S1、使用时，在提升机本体2工作时，通过开关控制四个电动推杆4启动，四个电动推杆4伸长带动四个活动块5和四个活动板6向四周展开，然后人们再通过转动手轮10带动螺纹杆9旋转，在螺纹筒8的作用下，螺纹杆9带动钻头11向下运动固定在地面上；
S2、然后，人们使用钢索20牵引筒体13向提升机本体2方向倾斜，使得支撑板19搭接在提升机本体2，然后把钢索20固定在固定环21上，可以使得支撑板19起到支撑的作用，防止提升机本体2倾倒的风险；
S3、最后，在人们进行移动提升机本体2时，松开紧固的钢索20，取下固定在提升机本体2上的支撑板19，然后再反转手轮10使得钻头11脱离地面，最后通过开关控制电动推杆4缩短，使得活动板6缩进空槽3内，通过万向轮22移动提升机本体2。
