一种便于操作的PVC管外部加固装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:橡胶塑料
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及PVC管技术领域,具体是一种PVC管外部加固装置。


背景技术

PVC管是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料,其中PVC管排水管是以卫生级聚氯乙烯(PVC)树脂为主要原料,加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型,通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。

目前,市场上的PVC管外部加固装置通过使用上下两个套环套于PVC管外侧,再通过螺钉进行固定,再将套环与墙体等外部结构通过紧固件进行固定,从而达到固定PVC管的目的,使得PVC管与外部结构的固定操作步骤复杂,难以快速的进行外部结构PVC管的固定工作,工作效率较低。

因此,需要在现有的便于操作的PVC管外部加固装置上进行进一步研究,提供一种便于操作的PVC管外部加固装置。


实用新型内容

本实用新型旨在于解决现有技术中对PVC管与外部结构的固定操作步骤复杂、安装速度慢的技术问题,提供一种便于操作的PVC管外部加固装置,通过设置左管体、右管体、内管、外环、第一卡块、弹簧、挤压柱、第二卡块和活动槽等部件,使得便于操作的PVC管外部加固装置组装拆卸操作方便,固定效果好,稳定性好,安装速度快,对PVC管领域具有广泛的实用性。

为实现上述目的,本实用新型提供如下技术方案:一种便于操作的PVC管外部加固装置,包括左管体、右管体、内管、外环、第一卡块、弹簧、内槽、外柱、固定板、连接槽、挤压柱、第二卡块和活动槽,所述左管体右侧设置有右管体,所述右管体外侧一体设置有外环,所述外环前后两侧中部一体设置有固定板,所述右管体中部嵌入设置有内管,所述外环中部设置有第一卡块,所述第一卡块右侧固定连接有弹簧,所述第一卡块左侧设置有内槽,所述第一卡块顶部设置有外柱,所述固定板中部嵌入设置有连接槽,所述固定板前后两侧中部均嵌入设置有活动槽,所述活动槽内侧设置有第二卡块,所述第二卡块顶部设置有挤压柱。

作为本实用新型进一步的方案:所述第一卡块呈左侧顶部凸起的方形块状设置,且第一卡块顶端左侧呈倾斜状设置。

作为本实用新型进一步的方案:所述内槽呈“L”状设置,且内槽与第一卡块契合,且内槽顶部嵌入设置有方形通孔,且方形通孔与外柱契合。

作为本实用新型进一步的方案:所述外柱呈“L”状设置,且外柱底端与第一卡块顶部贴合,且外柱长度长于方形通孔。

作为本实用新型进一步的方案:所述第二卡块与第一卡块相似,且第二卡块一端设置有弹簧。

作为本实用新型进一步的方案:所述连接槽上下两端均呈圆柱状设置,且上端连接槽直径长于下端连接槽直径,且上端连接槽底端外侧嵌入设置有环形凹槽。

与现有技术相比,本实用新型的有益效果如下:

1、本实用通过第一卡块呈左侧顶部凸起的方形块状设置,且第一卡块顶端左侧呈倾斜状设置,第一卡块具有良好的卡接能力,使用时,通过第一卡块与内槽的卡接,使得左右两侧的外环进行固定,使左管体和右管体间紧密贴合,从而使左管体和右管体进行固定,同时第一卡块的设置,使得左管体和右管体连接操作更加方便快捷,便于使用,能有效的提高安装速度。

2、本实用通过内槽呈“L”状设置,且内槽与第一卡块契合,且内槽顶部嵌入设置有方形通孔,且方形通孔与外柱契合,内槽具有收容能力,使用时能与第一卡块进行卡接固定,拆分左管体和右管体时,将外柱向内侧挤压,使得外柱将第一卡块向下挤压,从而使第一卡块与内槽脱离,从而达到拆分左管体和右管体的目的,使得左管体和右管体组织拆卸操作快捷方便,便于使用。

3、本实用通过连接槽上下两端均呈圆柱状设置,且上端连接槽直径长于下端连接槽直径,且上端连接槽底端外侧嵌入设置有环形凹槽,连接槽具有良好的固定能力,使用时,通过连接紧固件,使固定板与外部固定连接,使固定板与外部的连接更加稳固,通过上端连接槽底端外侧嵌入设置有环形凹槽的设置,使用相契合的紧固件连接时,环形凹槽紧固件连接,使左右两侧的固定板连接更加的紧固,不易分离。

综上,整个装置结构稳定,组装拆卸操作方便,固定效果好,稳定性好,安装速度快,有很高的推广价值。


附图说明

图1是本实用新型的整体结构示意图。

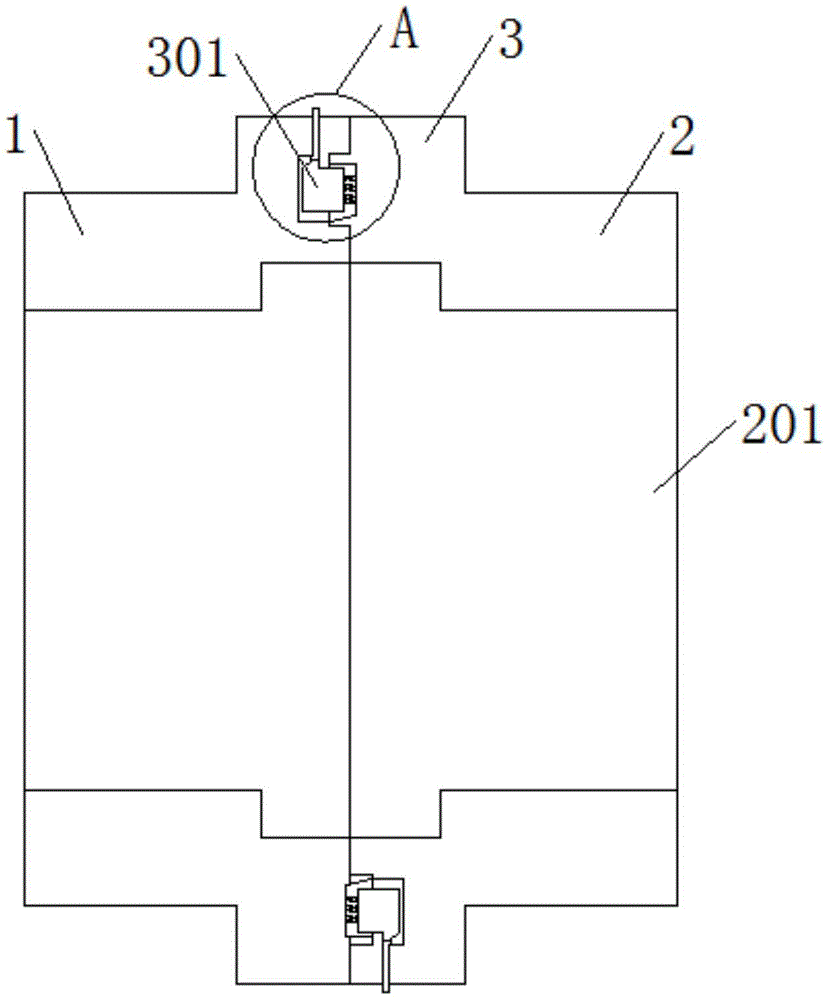

图2是本实用新型的整体剖面结构示意图。

图3是本实用新型的固定板右侧剖面结构示意图。

图4是本实用新型的图2中A处放大图。

图中:1-左管体,2-右管体,201-内管,3-外环,301-第一卡块,3011-弹簧,302-内槽,303-外柱,4-固定板,401-连接槽,402-挤压柱,403-第二卡块,404-活动槽。


具体实施方式

下面将结合本实用型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1~4,本实用新型提供一种便于操作的PVC管外部加固装置技术方案:一种便于操作的PVC管外部加固装置,包括左管体1、右管体2、内管201、外环3、第一卡块301、弹簧3011、内槽302、外柱303、固定板4、连接槽401、挤压柱402、第二卡块403和活动槽404,左管体1右侧设置有右管体2,右管体2外侧一体设置有外环3,外环3前后两侧中部一体设置有固定板4,右管体2中部嵌入设置有内管201,外环3中部设置有第一卡块301,第一卡块301右侧固定连接有弹簧3011,第一卡块301左侧设置有内槽302,第一卡块301顶部设置有外柱303,固定板4中部嵌入设置有连接槽401,固定板4前后两侧中部均嵌入设置有活动槽404,活动槽404内侧设置有第二卡块403,第二卡块403顶部设置有挤压柱402。

进一步的,第一卡块301呈左侧顶部凸起的方形块状设置,且第一卡块301顶端左侧呈倾斜状设置,第一卡块301具有良好的卡接能力,使用时,通过第一卡块301与内槽302的卡接,使得左右两侧的外环3进行固定,使左管体1和右管体2间紧密贴合,从而使左管体1和右管体2进行固定,同时第一卡块301的设置,使得左管体1和右管体2连接操作更加方便快捷,便于使用。

进一步的,内槽302呈“L”状设置,且内槽302与第一卡块301契合,且内槽302顶部嵌入设置有方形通孔,且方形通孔与外柱303契合,内槽302具有收容能力,使用时能与第一卡块301进行卡接固定,拆分左管体1和右管体2时,将外柱303向内侧挤压,使得外柱303将第一卡块301向下挤压,从而使第一卡块301与内槽302脱离,从而达到拆分左管体1和右管体2的目的,使得左管体1和右管体2组织拆卸操作快捷方便,便于使用。

进一步的,外柱303呈“L”状设置,且外柱303底端与第一卡块301顶部贴合,且外柱303长度长于方形通孔,外柱303具有良好的挤压能力,使用时,通过外柱303向内侧挤压,从而达到拆分左管体1和右管体2的目的,同时外柱303呈“L”状的设置,使外柱303底端与内槽302顶部卡接,避免外柱303使用时从内槽302顶部滑脱,从而影响使用。

进一步的,第二卡块403与第一卡块301相似,且第二卡块403一端设置有弹簧3011,第二卡块403具有良好的卡接能力,使用时将左右两侧的固定板4通过卡接固定,将左右两侧固定板4对接贴合进行使第二卡块403与活动槽404卡接固定,拆卸时将挤压柱402向下挤压,使第二卡块403与活动槽404分离进行拆分,使得设备组装拆卸工作更加便捷方便,便于使用。

进一步的,连接槽401上下两端均呈圆柱状设置,且上端连接槽401直径长于下端连接槽401直径,且上端连接槽401底端外侧嵌入设置有环形凹槽,连接槽401具有良好的固定能力,使用时,通过连接紧固件,使固定板4与外部固定连接,使固定板4与外部的连接更加稳固,通过上端连接槽401底端外侧嵌入设置有环形凹槽的设置,使用相契合的紧固件连接时,环形凹槽紧固件连接,使左右两侧的固定板4连接更加的紧固,不易分离。

工作原理:首先,将左管体1和右管体2对接贴合,使第一卡块301与内槽302的卡接固定,同时将左右两侧的固定板4通过卡接固定,将左右两侧固定板4对接贴合进行使第二卡块403与活动槽404卡接固定,从而使左管体1和右管体2固定连接,然后通过连接紧固件,使固定板4与外部固定连接,使固定板4与外部的连接更加稳固,通过上端连接槽401底端外侧嵌入设置有环形凹槽的设置,使用相契合的紧固件连接时,环形凹槽紧固件连接,使左右两侧的固定板4连接更加的紧固,不易分离,拆卸时,将挤压柱402向下挤压,使第二卡块403与活动槽404分离进行拆分,同时将外柱303向内侧挤压,使得外柱303将第一卡块301向下挤压,从而使第一卡块301与内槽302脱离,从而达到拆分左管体1和右管体2的目的。
