技术领域
本实用新型涉及农产品清洗技术领域，具体是一种具有回流功能的地瓜清洗装置。
背景技术
现有的地瓜清洗都是通过人工的双手进行清洗，清洗的效果差，清洗的效率低，且采用地瓜的清洗装置和输送装置占地面积大，导致地瓜在清洗过程中会发生地瓜卡住的现象造成个别地瓜粉碎在装置中，同时地瓜生长过程中表皮产生大量褶皱，表皮和褶皱里面附带大量了泥沙清洗的效率低的问题；且现有的地瓜清洗在清洗过程中都是简单水洗，或者人工毛刷清洗，不仅作业强度大，而且浪费人力资源，且往往需要需要耗费大量水资源进行多次重复清洗导致水资源浪费，增加成本的问题。
实用新型内容
本实用新型旨在于解决现有技术中存在的缺点，提供一种具有回流功能的地瓜清洗装置。
为实现上述目的，本实用新型提供如下技术方案，一种具有回流功能的地瓜清洗装置，包括清洗筒和出口槽，所述清洗筒底端通过螺栓固定安装有出口槽，所述出口槽底端开口设置有滑槽，所述滑槽内部上下两端均开口设置有漏水孔，所述滑槽内部活动连接有过滤板，所述清洗筒和出口槽底端均通过螺栓固定安装有支架，所述支架上方通过螺栓固定安装有水箱，所述水箱上方通过螺栓固定安装有水泵，所述出口槽右侧通过螺栓固定安装有网兜，所述清洗筒内部通过螺栓固定安装有若干个喷头，所述清洗筒内部通过螺栓固定安装有滚筒，所述清洗筒内部通过螺栓固定安装有电动滚轴，所述电动滚轴外侧通过螺栓固定安装有旋转毛刷。
进一步的，所述清洗筒和出口槽之间呈倾斜状设置，且清洗筒和出口槽之间角度为120°。
进一步的，所述漏水孔在滑槽上下两端均呈网格状均匀排列设置，且滑槽与过滤板之间相互契合。
进一步的，所述喷头在清洗筒内部呈圆环状均匀排列设置，且喷头均与水泵之间通过软管连接。
进一步的，所述滚筒与清洗筒之间间距为3cm，且滚筒内部设有呈圆环状均匀排列设置的开口。
进一步的，所述电动滚轴在滚筒内呈圆环状均匀排列设置，且清洗筒正面设有与电动滚轴配套使用的控制开关。
本实用新型提供了一种具有回流功能的地瓜清洗装置，具有以下有益效果：
1、本实用优点在于水泵将水液通过清洗筒内部呈圆环状均匀排列设置的喷头对地瓜进行全方位的清洗喷洗，再接着电动滚轴转动，通过电动滚轴外侧通过螺栓固定安装的旋转毛刷对地瓜进行清洗，清洗方便的同时清洗效率高，同时滚筒内呈圆环状均匀排列设置的电动滚轴有效的控制地瓜清洗数量，很好的防止地瓜被卡住的情况，解放了双手，降低了人工成本。
2、其次，出口槽内的水液通过滑槽内部活动连接有过滤板对水液进行初步过滤，在使用一段时间后抽拉过滤板对沙砂进行过滤，此外过滤的水液通过滑槽上下两端均呈网格状均匀排列设置的漏水孔流向水箱中与水泵之间的循环作业，再水泵将水液通过清洗筒内部呈圆环状均匀排列设置的喷头进行喷洗达到洗净目的，大大节省了淡水用量，减少了污水排放，可以节约水资源，从而节约了生产成本，而且支架上方的水箱便于清洗收集清洗地瓜的污水，使其污水不会积存在出口槽中，保证清洁卫生。
附图说明

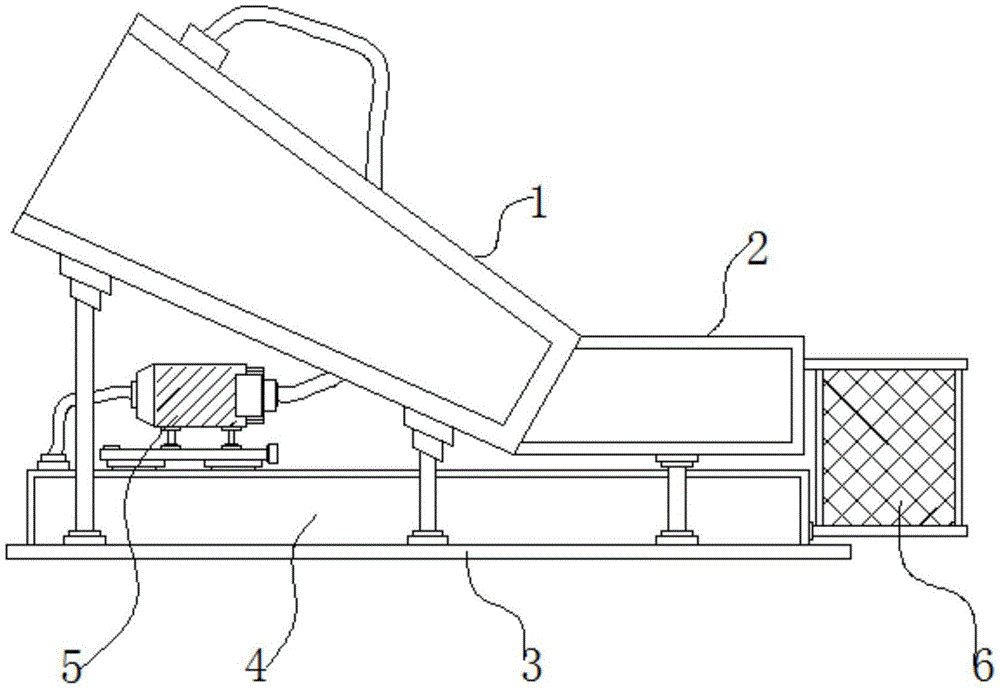

图1为本实用新型的整体结构示意图。
图2为本实用新型的清洗筒剖面示意图。
图3为本实用新型的出口槽局部剖面示意图。
图1-3中：清洗筒1、出口槽2、滑槽201、漏水孔202、过滤板203、支架3、水箱4、水泵5、网兜6、喷头101、滚筒102、电动滚轴103、旋转毛刷104。
具体实施方式
基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3中；
本实施例提供的一种具有回流功能的地瓜清洗装置，包括清洗筒1和出口槽2，清洗筒1底端通过螺栓固定安装有出口槽2，出口槽2底端开口设置有滑槽201，滑槽201内部上下两端均开口设置有漏水孔202，滑槽201内部活动连接有过滤板203，清洗筒1和出口槽2底端均通过螺栓固定安装有支架3，支架3上方通过螺栓固定安装有水箱4，水箱4上方通过螺栓固定安装有水泵5，出口槽2右侧通过螺栓固定安装有网兜6，清洗筒1内部通过螺栓固定安装有若干个喷头101，清洗筒1内部通过螺栓固定安装有滚筒102，清洗筒1内部通过螺栓固定安装有电动滚轴103，电动滚轴103外侧通过螺栓固定安装有旋转毛刷104。
进一步的，清洗筒1和出口槽2之间呈倾斜状设置，且清洗筒1和出口槽2之间角度为120°，使用者依次将地瓜放置在清洗筒1内的滚筒102中，接着水泵5将水液通过清洗筒1内部呈圆环状均匀排列设置的喷头101对地瓜进行全方位的清洗喷洗。
进一步的，漏水孔202在滑槽201上下两端均呈网格状均匀排列设置，且滑槽201与过滤板203之间相互契合，由于清洗筒1和出口槽2之间呈倾斜状设置，使其清洗筒1内的水液流至出口槽2间，接着出口槽2内的水液通过滑槽201内部活动连接有过滤板203对水液进行初步过滤，在使用一段时间后抽拉过滤板203对沙砂进行过滤，此外过滤的水液通过滑槽201上下两端均呈网格状均匀排列设置的漏水孔202流向水箱4中与水泵5之间的循环作业。
进一步的，喷头101在清洗筒1内部呈圆环状均匀排列设置，且喷头101均与水泵5之间通过软管连接，水泵5将水液通过清洗筒1内部呈圆环状均匀排列设置的喷头101进行喷洗达到洗净目的，大大节省了淡水用量，减少了污水排放，可以节约水资源。
进一步的，滚筒102与清洗筒1之间间距为3cm，且滚筒102内部设有呈圆环状均匀排列设置的开口，接着电动滚轴103转动，通过电动滚轴103外侧通过螺栓固定安装的旋转毛刷104对地瓜进行清洗，清洗方便的同时清洗效率高，同时滚筒102内呈圆环状均匀排列设置的电动滚轴103有效的控制地瓜清洗数量。
进一步的，电动滚轴103在滚筒102内呈圆环状均匀排列设置，且清洗筒1正面设有与电动滚轴103配套使用的控制开关，通过控制开关对电动滚轴103的工作状态进行调整。
在使用本实用新型一种具有回流功能的地瓜清洗装置时，首先使用者依次将地瓜放置在清洗筒1内的滚筒102中，接着水泵5将水液通过清洗筒1内部呈圆环状均匀排列设置的喷头101对地瓜进行全方位的清洗喷洗，再接着电动滚轴103转动，通过电动滚轴103外侧通过螺栓固定安装的旋转毛刷104对地瓜进行清洗，清洗方便的同时清洗效率高，同时滚筒102内呈圆环状均匀排列设置的电动滚轴103有效的控制地瓜清洗数量，在实际使用过程中，由于清洗筒1和出口槽2之间呈倾斜状设置，使其清洗筒1内的水液流至出口槽2间，出口槽2内的水液通过滑槽201内部活动连接有过滤板203对水液进行初步过滤，在使用一段时间后抽拉过滤板203对沙砂进行过滤，此外过滤的水液通过滑槽201上下两端均呈网格状均匀排列设置的漏水孔202流向水箱4中与水泵5之间的循环作业，再水泵5将水液通过清洗筒1内部呈圆环状均匀排列设置的喷头101进行喷洗达到洗净目的，而且支架3上方的水箱4便于清洗收集清洗地瓜的污水，使其污水不会积存在出口槽2中，保证清洁卫生。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
