技术领域
本实用新型属于LED屏幕技术领域，具体涉及一种散热效果好的LED屏。
背景技术
随着电子科技的进步，LED屏幕进入人们的日常生活，LED屏幕具有色彩鲜艳、动态范围广、寿命长、亮度高等诸多优点，广泛的运用于商业传媒、文化演出等场所，但是LED屏幕在长时间使用后会产生一定的温度，若不及时散热，会产生高温，造成内部元件老化，降低使用寿命，影响屏幕的正常使用。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种散热效果好的LED屏，具有散热效果好，散热稳定的特点。
为实现上述目的，本实用新型提供如下技术方案：一种散热效果好的LED屏，包括外壳，所述外壳的一侧设置有LED屏幕，所述LED屏幕的后面设置有第一导热板、第二导热板和第三导热板，所述第一导热板、第二导热板和第三导热板的表面均设置有导热管，所述外壳的顶部设置有压紧条，所述压紧条的两端设置有螺丝，所述压紧条通过螺丝与外壳的顶部固定连接，所述压紧条的表面设置有螺纹孔，螺纹孔内螺纹连接有压紧螺栓，所述压紧螺栓的底部搭接在第一导热板的表面，所述外壳的内壁底部设置有水泵，所述导热管的两端分别与水泵的两端连通，所述外壳的一侧设置有出风口，所述出风口的内壁设置有散热管，所述导热管的一端与散热管的顶部连通，所述导热管的另一端与散热管的底部连通，所述散热管的一侧设置有散热风扇，所述第二导热板表面的导热管顶部设置有主板，所述外壳的顶部设置有后盖。
优选的，所述散热风扇的上方与第一导热板固定连接，所述散热风扇的底部与第三导热板固定连接。
优选的，所述压紧条的数量为两个，一个所述压紧条的表面设置有三个压紧螺栓，三个所述压紧螺栓分别搭接在第一导热板、第二导热板和第三导热板的表面。
优选的，所述后盖的表面开设有进风口，所述进风口位于散热风扇的正上方。
优选的，所述外壳的顶部四周均设置有螺纹孔，所述外壳与后盖通过螺丝固定连接。
优选的，所述导热管内注入有绝缘的冷却液。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过设置第一导热板、第二导热板和第三导热板，能够及时的将热量传递给导热管，并通过水泵将导热管内部的冷却液循环至散热管，能够及时的将屏幕产生的热量带走，通过设置散热风扇，并设置进风口和出风口，形成散热的气流，不断的吹向散热管，将热量吹走，为屏幕内部降温，通过设置压紧条和压紧螺丝，能够将第一导热板、第二导热板和第三导热板紧密的贴在LED屏幕表面，形成良好的接触，达到最好的散热效果。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

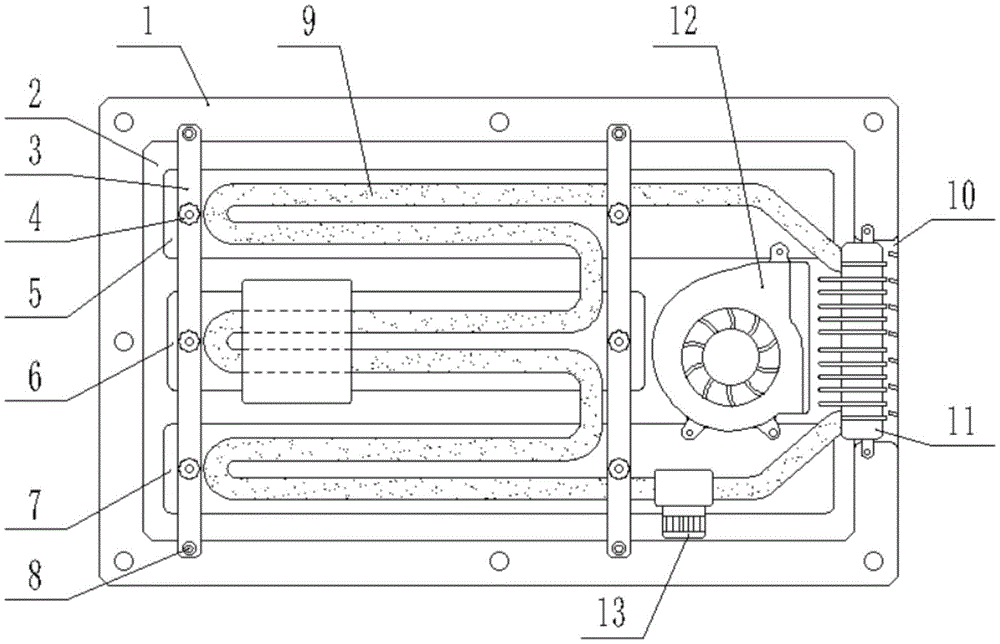

图1为本实用新型打开后盖的结构示意图；
图2为本实用新型的俯视结构示意图；
图3为本实用新型的侧视结构示意图；
图中：1、外壳；2、LED屏幕；3、压紧条；4、压紧螺栓；5、第一导热板；6、第二导热板；7、第三导热板；8、螺丝；9、导热管；10、出风口；11、散热管；12、散热风扇；13、水泵；14、后盖；15、进风口；16、主板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-3，本实用新型提供以下技术方案：一种散热效果好的LED屏，包括外壳1，所述外壳1的一侧设置有LED屏幕2，所述LED屏幕2的后面设置有第一导热板5、第二导热板6和第三导热板7，所述第一导热板5、第二导热板6和第三导热板7的表面均设置有导热管9，通过设置第一导热板5、第二导热板6和第三导热板7，能够及时的将热量传递给导热管9，所述外壳1的顶部设置有压紧条3，所述压紧条3的两端设置有螺丝8，所述压紧条3通过螺丝8与外壳1的顶部固定连接，所述压紧条3的表面设置有螺纹孔，螺纹孔内螺纹连接有压紧螺栓4，所述压紧螺栓4的底部搭接在第一导热板5的表面，通过设置压紧条3和压紧螺丝8，能够将第一导热板5、第二导热板6和第三导热板7紧密的贴在LED屏幕2表面，形成良好的接触，达到最好的散热效果，所述外壳1的内壁底部设置有水泵13，所述导热管9的两端分别与水泵13的两端连通，所述外壳1的一侧设置有出风口10，所述出风口10的内壁设置有散热管11，所述导热管9的一端与散热管11的顶部连通，所述导热管9的另一端与散热管11的底部连通，所述散热管11的一侧设置有散热风扇12，通过设置散热风扇12，并设置进风口15和出风口10，形成散热的气流，不断的吹向散热管11，将热量吹走，为屏幕内部降温，所述第二导热板6表面的导热管9顶部设置有主板16，所述外壳1的顶部设置有后盖14。
具体的，所述散热风扇12的上方与第一导热板5固定连接，所述散热风扇12的底部与第三导热板7固定连接。
具体的，所述压紧条3的数量为两个，一个所述压紧条3的表面设置有三个压紧螺栓4，三个所述压紧螺栓4分别搭接在第一导热板5、第二导热板6和第三导热板7的表面。
具体的，所述后盖14的表面开设有进风口15，所述进风口15位于散热风扇12的正上方。
具体的，所述外壳1的顶部四周均设置有螺纹孔，所述外壳1与后盖14通过螺丝8固定连接。
具体的，所述导热管9内注入有绝缘的冷却液。
本实用新型的工作原理及使用流程：本实用新型，使用时，通过调节压紧条3上的压紧螺丝8，使导热板紧贴LED屏幕2背面，将散热风扇12和水泵13接通电源，当LED屏幕2工作是，水泵13会带动导热管9内的冷却液循环流动，并通过散热风扇12将气流吹向散热管11，将热量带走，达到散热降温的作用。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
