技术领域
本实用新型涉及切管机床技术领域，具体为一种镗孔专用机床。
背景技术
后桥箱是推土机的关键件，属于箱体类零件。后桥箱上孔的数量多、孔径规格多，孔的位置精度等要求高。现有的加工设备是数控卧式镗床，使用数控卧式镗床加工后桥箱上不同的孔时，由于数控卧式镗床的主轴只有一个，而且后桥箱的孔的数量、规格多，加工时需要频繁更换、调整加工刀具，导致加工效率较低，且数控卧式镗床属于大型、精密设备，设备价格高，不适宜大量使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种镗孔专用机床，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种镗孔专用机床，包括底板，所述底板的上表面固定连接有放置板，所述放置板上表面固定连接有滑杆，所述滑杆的外表面滑动连接有滑套，所述滑套的外表面固定连接有支撑板，所述放置板的上表面固定连接有电动伸缩推杆，所述电动伸缩推杆的外表面固定连接有支撑板，所述支撑板的上表面通过固定螺栓固定连接有安装板，所述安装板的上表面固定连接有切割机，所述切割机的输出端固定连接有切割刀。
可选的，所述底板的上表面固定连接有切割板，所述切割板的上表面开设有切割槽。
可选的，所述底板的下表面固定连接有支撑腿，所述支撑腿的一端固定连接有支撑垫。
可选的，所述固定螺栓的数量为四个，四个所述固定螺栓以矩形阵列的形式固定连接在安装板的上表面。
可选的，所述支撑腿的数量为四个，四个所述支撑腿以矩形阵列的形式固定连接在底板的下表面。
可选的，所述滑杆的材质为钢。
(三)有益效果
本实用新型提供了一种镗孔专用机床，具备以下有益效果：
该镗孔专用机床，通过滑杆、滑套、电动伸缩推杆和支撑板的配合设置，使得在使用中可通过滑套在其滑杆上下移动，可有效的防止电动伸缩推杆在对支撑板进行升降时倾斜，有效的增加其准确性，大大加快动作进度，提高了工作效率，并且方便控制工件长度，工件长度尺寸精度更高，调整更方便，并且可以连续送料，可切割长度更长。
附图说明

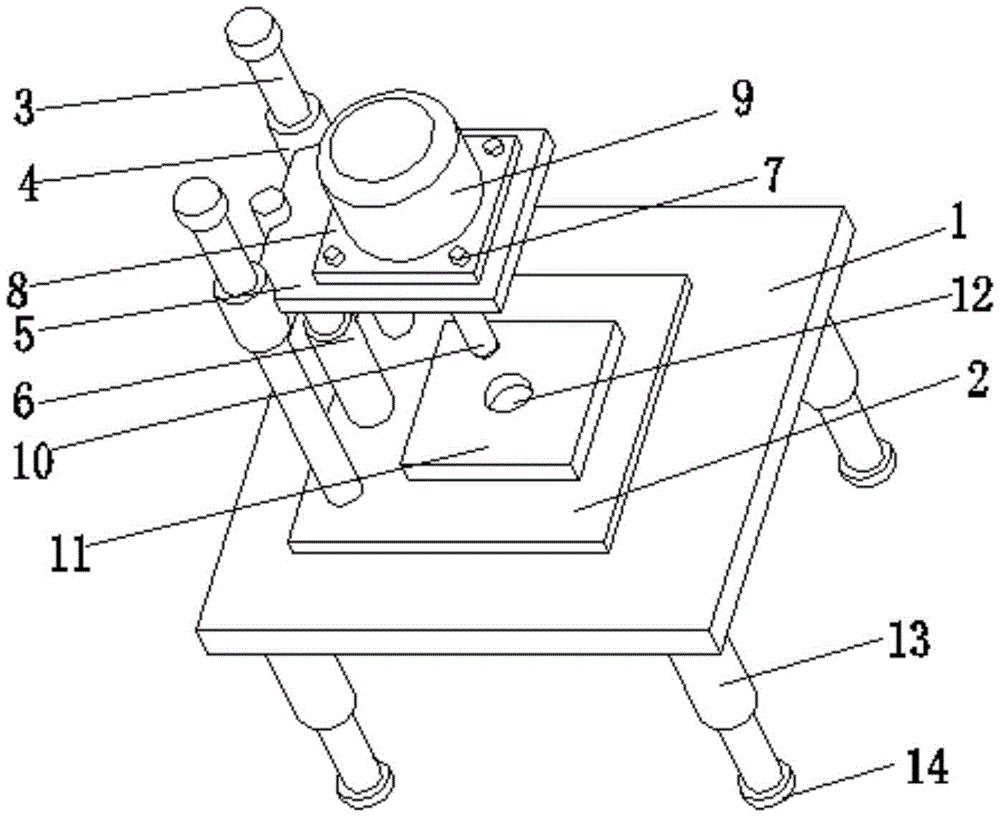

图1为本实用新型正视结构示意图；
图2为本实用新型俯视结构示意图；
图3为本实用新型侧视结构示意图。
图中：1、底板；2、放置板；3、滑杆；4、滑套；5、支撑板；6、电动伸缩推杆；7、固定螺栓；8、安装板；9、切割机；10、切割刀；11、切割板；12、切割槽；13、支撑腿；14、支撑垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图3，本实用新型提供一种技术方案：一种镗孔专用机床，包括底板1，底板1的上表面固定连接有放置板2，放置板2上表面固定连接有滑杆3，通过滑杆3、滑套4、电动伸缩推杆6和支撑板5的配合设置，使得在使用中可通过滑套4在其滑杆3上下移动，可有效的防止电动伸缩推杆6在对支撑板5进行升降时倾斜，有效的增加其准确性，大大加快动作进度，提高了工作效率，并且方便控制工件长度，工件长度尺寸精度更高，调整更方便，并且可以连续送料，可切割长度更长，滑杆3的外表面滑动连接有滑套4，可通过滑套4在其滑杆3上下移动，可有效的防止电动伸缩推杆6在对支撑板5进行升降时倾斜，有效的增加其准确性，大大加快动作进度，提高了工作效率，并且方便控制工件长度，工件长度尺寸精度更高，调整更方便，并且可以连续送料，可切割长度更长，滑套4的外表面固定连接有支撑板5，放置板2的上表面固定连接有电动伸缩推杆6，电动伸缩推杆6的外表面固定连接有支撑板5，支撑板5的上表面通过固定螺栓7固定连接有安装板8，安装板8的上表面固定连接有切割机9，切割机9的输出端固定连接有切割刀10，底板1的上表面固定连接有切割板11，切割板11的上表面开设有切割槽12，底板1的下表面固定连接有支撑腿13，支撑腿13的一端固定连接有支撑垫14，固定螺栓7的数量为四个，四个固定螺栓7以矩形阵列的形式固定连接在安装板8的上表面，支撑腿13的数量为四个，四个支撑腿13以矩形阵列的形式固定连接在底板1的下表面，滑杆3的材质为钢。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
综上所述，该镗孔专用机床，使用时，通过滑杆3、滑套4、电动伸缩推杆6和支撑板5的配合设置，使得在使用中可通过滑套4在其滑杆3上下移动，可有效的防止电动伸缩推杆6在对支撑板5进行升降时倾斜，有效的增加其准确性，大大加快动作进度，提高了工作效率，并且方便控制工件长度，工件长度尺寸精度更高，调整更方便，并且可以连续送料，可切割长度更长。
