技术领域
本实用新型涉及污水处理技术领域，具体是一种工业污水过滤装置。
背景技术
随着社会的发展，污水也越来越多，主要分为城市污水、工业污水以及农业污水。由于工业污水处理的成本较高，越来越多的工厂会偷偷对的直接将污水排放，这样的话对我们赖以生存的环境造成重大影响。目前工业污水的处理会用到过滤的工序，而现有的过滤往往只能进行一次过滤，过滤的不干净，且过滤的结构较为复杂，成本较高，不适合中小企业的运行处理。
实用新型内容
(一)、技术问题
本实用新型提供一种通过抖动时产生的力进行过滤，以解决背景技术中所指出的问题。
(二)、技术方案
本实用新型的实施例是这样实现的：
一种工业污水过滤装置，包括水箱与保护箱体，所述保护箱体的底部固定安装有弹簧，所述水箱与保护箱体通过弹簧活动连接，
所述水箱包括第一过滤层、第二过滤层、搅拌棍、连接筒、转动电机、支撑板，所述水箱的上方内壁活动安装有第一过滤层，所述第一过滤层的正下方活动安装有第二过滤层，所述水箱的外壁表面固定安装有支撑板，所述支撑板的表面固定放置有转动电机，所述转动电机的转头固定连接有连接筒，所述连接筒一端固定连接有搅拌棍，所述搅拌棍位于第一过滤层与第二过滤层之间；
所述保护箱体包括支撑杆、隔板，所述保护箱体的两端内部固定安装有支撑杆，所述支撑杆的中间固定安装有隔板。
优选的，弹簧设置若干根，均固定安装于水箱与保护箱体之间。
优选的，第一过滤层为可拆卸过滤层，其表面撒有若干个活性炭颗粒。
优选的，第二过滤层为可拆卸过滤层，其表面撒有若干个钕磁铁颗粒。
优选的，隔板为光滑柱体，其中一端依附水箱，另一端依附保护箱体。
优选的，水箱的外壁与保护箱体的内壁均为光滑平面。
(三)、有益效果
(1)、本实用新型通过底部设置弹簧，可通过倒污水进来时产生的力使水箱上下晃动，污水中的杂质会晃动起来，能更好的被进行过滤。
(2)、其次，通过在水箱的内部设置两层过滤层，能有效地过滤污水中的固体杂质与金属杂质。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

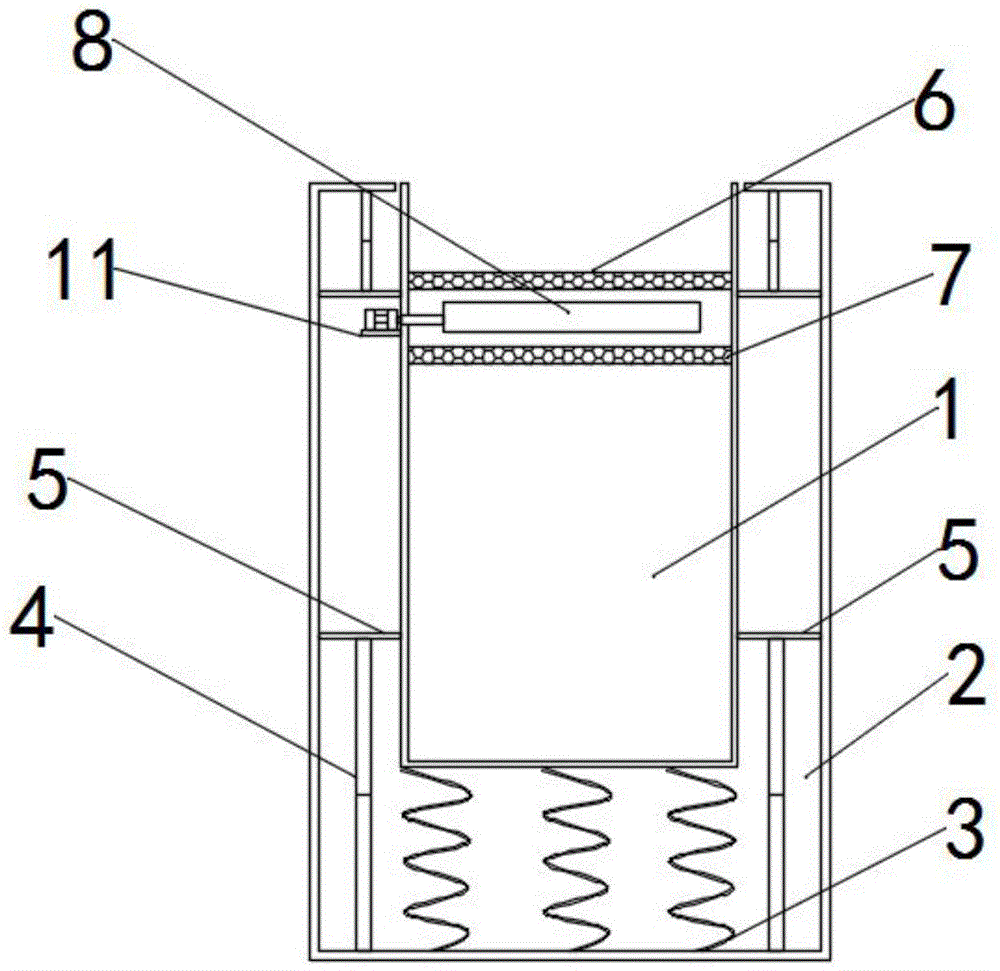

图1为本实用新型整体内部剖视图。
图2为本实用新型搅拌装置平面结构示意图。
图中：1-水箱，2-保护箱体，3-弹簧，4-支撑杆，5-隔板，6-第一过滤层，7-第二过滤层，8-搅拌棍，9-连接筒，10-转动电机，11-支撑板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1至2，一种工业污水过滤装置，包括水箱1与保护箱体2，保护箱体2的底部固定安装有弹簧3，水箱1与保护箱体2通过弹簧3活动连接，
水箱1包括第一过滤层6、第二过滤层7、搅拌棍8、连接筒9、转动电机10、支撑板11，水箱1的上方内壁活动安装有第一过滤层6，第一过滤层6的正下方活动安装有第二过滤层7，水箱1的外壁表面固定安装有支撑板11，支撑板11的表面固定放置有转动电机10，转动电机10的转头固定连接有连接筒9，连接筒9一端固定连接有搅拌棍8，搅拌棍8位于第一过滤层6与第二过滤层7之间；
保护箱体2包括支撑杆4、隔板5，保护箱体2的两端内部固定安装有支撑杆4，支撑杆4的中间固定安装有隔板5。
其中，弹簧3设置若干根，均固定安装于水箱1与保护箱体2之间，可通过污水倒进来产生的力进行抖动去杂质。
其中，第一过滤层6为可拆卸过滤层，其表面撒有若干个活性炭颗粒，可有效去除污水中的固体杂质。
其中，第二过滤层7为可拆卸过滤层，其表面撒有若干个钕磁铁颗粒，可有效去除污水中的金属杂质。
其中，隔板5为光滑柱体，其中一端依附水箱1，另一端依附保护箱体2，可固定水箱1只能进行上下抖动。
其中，水箱1的外壁与保护箱体2的内壁均为光滑平面，可水箱1能平稳的进行上下移动。
工作原理：工作人员将整个装置安装好，开启转动电机10，此时，将需要处理的污水倒入水箱1中，通过倒入污水时向下产生的力带动底部弹簧3进行抖动，污水在第一过滤层6中会被去除其固体杂质，污水下落时，搅拌棍8会对污水再次搅拌，使污水中的金属杂质搅拌开散，污水到第二过滤层7时，污水中的金属杂质会被过滤出来，完成一定量时，关闭转动电机10，取出第一过滤层6与第二过滤层7，将过滤的水倒出即可。
