技术领域
本实用新型涉及插座技术领域，尤其涉及一种用于程控电子变压器的防水插座。
背景技术
插座，又称电源插座、开关插座，通过它可插入各种接线，这样便于与其他电路接通。通过线路与铜件之间的连接与断开，来达到最终达到该部分电路的接通与断开。
目前的插座在插上插头后不具有防水的功能，防水的性能较差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在插座在插上插头后不具有防水的功能，防水的性能较差缺点，而提出的一种用于程控电子变压器的防水插座。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于程控电子变压器的防水插座，包括插座，所述插座的前侧固定连接有两个牵引条，两个牵引条的前侧固定连接有同一个矩形条，矩形条的外侧滑动套设有两个连板，连板的后侧焊接有侧板，两个侧板相互靠近的一侧均焊接有防水壳体，两个防水壳体相接触，两个防水壳体相互靠近的一侧均开设有矩形槽，矩形槽的顶部内壁上开设有弧形孔，两个连板相互靠近的一侧底部均焊接有水平板，插座的前侧开设有两个转槽，转槽内转动安装有转轴，转轴的前端焊接有圆盘，两个水平板相互靠近的一侧均焊接有调节板，圆盘的前端焊接有圆柱，调节板的前侧开设有矩形孔，矩形条的顶部开设有垂直孔，垂直孔内滑动安装有垂直板，转轴的外侧固定套设有齿轮，垂直板的两侧底部均焊接有齿条，齿轮与齿条相啮合，垂直板的顶部焊接有顶板。
优选的，所述弧形孔内固定连接有半密封圈，两个半密封圈相接触。
优选的，所述顶板的底部焊接有两个弹簧，弹簧的底端焊接于矩形条的顶部，能够使得顶板回复原位。
优选的，所述圆柱与矩形孔的侧壁相接触。
优选的，所述连板位于插座的前侧。
优选的，所述防水壳体的底部与插座的顶部紧密接触。
本实用新型中，所述一种用于程控电子变压器的防水插座，拉动顶板，将插头插在插座上，松开顶板，弹簧由于自身的弹力带动顶板进行移动，顶板带动垂直板进行移动，垂直板带动齿条进行移动，齿轮带动转轴进行转动，圆盘带动圆柱进行转动，圆柱带动调节板进行移动，调节板带动水平板进行移动，水平板带动连板进行移动，侧板带动防水壳体进行移动，使得插头位于防水壳体内，插头上的连接线位于两个弧形孔内，两个弧形孔内的半密封圈对连接线进行固定，可以使得插头在插上插座后的防水性能好。
本实用新型实用性好，提高插头插上插座后插座的防水性能，满足人们的需要。
附图说明

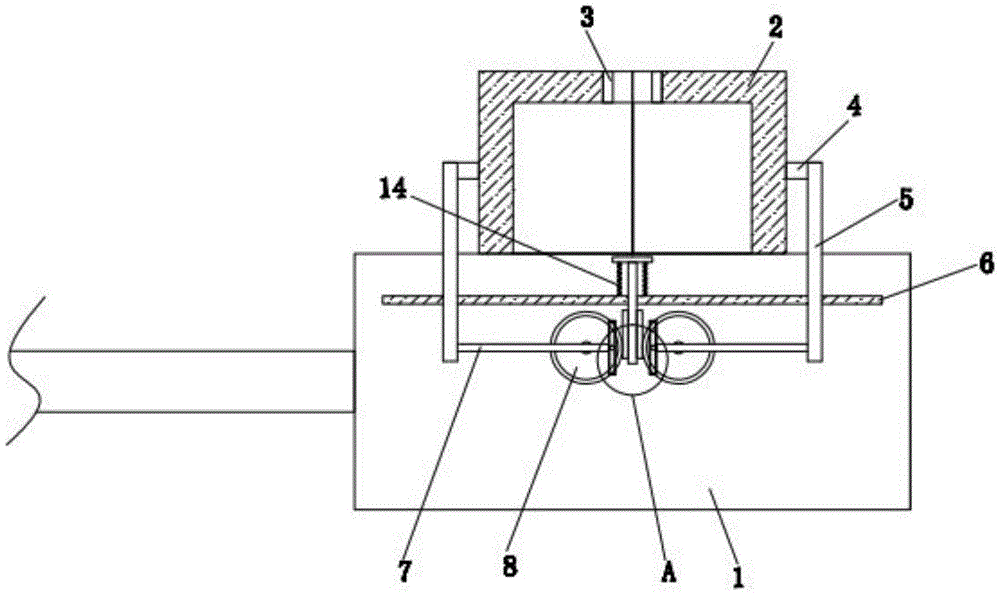

图1为本实用新型提出的一种用于程控电子变压器的防水插座的结构示意图；
图2为本实用新型提出的一种用于程控电子变压器的防水插座的插座与防水壳体连接部分的俯视结构示意图；
图3为本实用新型提出的一种用于程控电子变压器的防水插座的A部分的结构示意图。
图中：1、插座；2、防水壳体；3、半密封圈；4、侧板；5、连板；6、矩形条；7、水平板；8、圆盘；9、调节板；10、圆柱；11、垂直板；12、齿轮；13、齿条；14、弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种用于程控电子变压器的防水插座，包括插座1，插座1的前侧固定连接有两个牵引条，两个牵引条的前侧固定连接有同一个矩形条6，矩形条6的外侧滑动套设有两个连板5，连板5的后侧焊接有侧板4，两个侧板4相互靠近的一侧均焊接有防水壳体2，两个防水壳体2相接触，两个防水壳体2相互靠近的一侧均开设有矩形槽，矩形槽的顶部内壁上开设有弧形孔，两个连板5相互靠近的一侧底部均焊接有水平板7，插座1的前侧开设有两个转槽，转槽内转动安装有转轴，转轴的前端焊接有圆盘8，两个水平板7相互靠近的一侧均焊接有调节板9，圆盘8的前端焊接有圆柱10，调节板9的前侧开设有矩形孔，矩形条6的顶部开设有垂直孔，垂直孔内滑动安装有垂直板11，转轴的外侧固定套设有齿轮12，垂直板11的两侧底部均焊接有齿条13，齿轮12与齿条13相啮合，垂直板11的顶部焊接有顶板。
本实施例中，弧形孔内固定连接有半密封圈3，两个半密封圈3相接触。
本实施例中，顶板的底部焊接有两个弹簧14，弹簧14的底端焊接于矩形条6的顶部，能够使得顶板回复原位。
本实施例中，圆柱10与矩形孔的侧壁相接触。
本实施例中，连板5位于插座1的前侧。
本实施例中，防水壳体2的底部与插座1的顶部紧密接触。
本实用新型中，使用时，拉动顶板，将插头插在插座上，松开顶板，弹簧14由于自身的弹力带动顶板进行移动，顶板带动垂直板11进行移动，垂直板11带动齿条13进行移动，齿条13带动齿轮12进行转动，齿轮12带动转轴进行转动，转轴带动圆盘8进行转动，圆盘8带动圆柱10进行转动，圆柱10挤压调节板9带动调节板9进行移动，使得两个调节板9向相互远离的方向进行移动，调节板9带动水平板7进行移动，水平板7带动连板5进行移动，连板5带动侧板4进行移动，侧板4带动防水壳体2进行移动，使得插头位于防水壳体2内，插头上的连接线位于两个弧形孔内，两个弧形孔内的半密封圈3对连接线进行固定，可以使得插头在插上插座1后的防水性能好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
