技术领域
本实用新型属于LED屏技术领域,具体涉及一种带有减震功能的LED屏。
背景技术
LED显示屏广泛使用的是单色屏、双色屏,它是利用发光二极管构成的点阵模块或像素单元组成的显示媒体,主要由计算机、系统播放管理软件、LED显示屏体、视屏卡、控制卡、通讯卡、视屏设备、功放设备、音响设备、网络等组成,其中LED模块是一种通过控制半导体发光二极管的显示方式,由镓与砷、磷、氮、铟的化合物制成的二极管,当电子与空穴复合时能辐射出可见光,因而可以用来制成发光二极管,随着社会的进步,城市化建设和商业化的建设越来越广,因此人们对LED显示屏用量就越来越大。
但是现有的LED显示屏在使用的过程当中,通常是简单的将显示屏卡接固定在外壳内,这种方式虽然能对LED显示屏的位置进行有效地限定,但是由于LED显示屏的脆弱性,当LED显示屏需要移动或者外部环境下所产生的震动与撞击,或需要换位安装使用,都会给显示屏带来脱落,进而会造成LED显示屏的损坏,同时影响显LED显示屏的寿命。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种带有减震功能的LED屏,具有减震和防撞击功能的特点。
为实现上述目的,本实用新型提供如下技术方案:一种带有减震功能的LED屏,包括边框,所述边框内开设有第一凹槽,所述第一凹槽内固定连接有滑杆,所述滑杆的表面滑动连接有滑套,所述滑套的一端固定连接有第一固定块,所述第一固定块通过第一销轴转动连接有连接杆,所述连接杆的一端通过第二销轴转动连接有第二固定块,所述第二固定块的一端固定连接有减震板,所述边框内开设有第二凹槽,所述第二凹槽内固定连接有滑轨,所述滑轨内滑动连接有滑板,所述滑板的一侧固定连接有伸缩杆,所述伸缩杆的一端固定连接在第二凹槽内。
优选的,所述边框内固定连接有缓冲垫,所述缓冲垫内固定连接有LED屏。
优选的,所述边框的前端固定连接有荧光条。
优选的,所述滑套一端固定连接有滑块,所述滑块的另一端滑动连接在第一凹槽内,所述滑块的底端固定连接有第一弹簧。
优选的,所述伸缩杆的表面穿设有第二弹簧,所述第二弹簧的一端固定连接在滑板上,所述第二弹簧的另一端固定连接在第二凹槽内。
与现有技术相比,本实用新型的有益效果是:
本实用新型,通过设置外界环境产生的震动挤压减震板,从而电动减震板挤压连接杆,在滑套在滑杆上滑动的配合下,带动滑块做相背移动能够减弱LED屏受到的部分震动,通过推动滑板挤压伸缩杆和第二弹簧能够减弱LED屏受到的另一部分震动,避免LED屏在颠簸工作环境中引起损坏,从而减少磨损,保证LED屏的使用寿命。
附图说明
附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

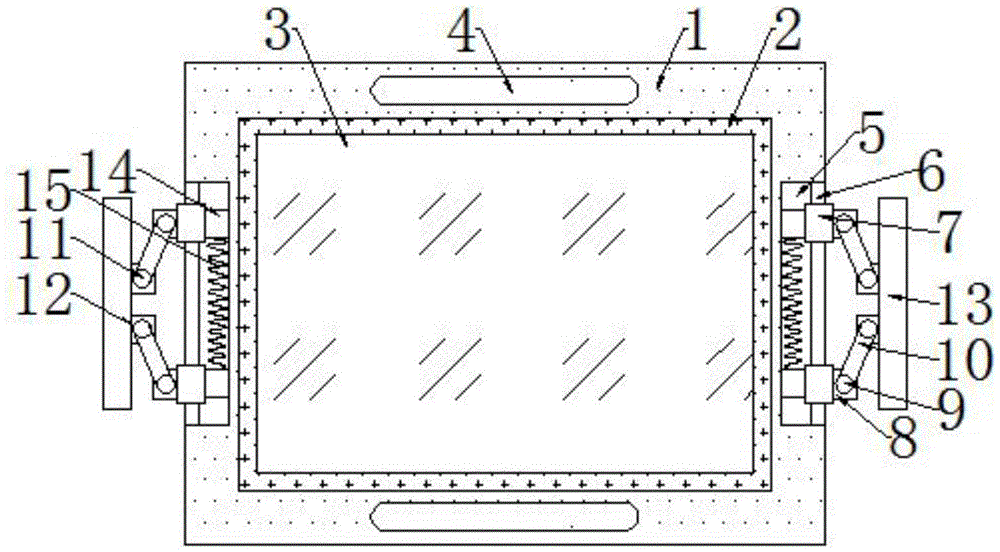

图1为本实用新型的正视剖面结构示意图;
图2为本实用新型中的侧视剖面结构示意图;
图3为图2中A处放大的结构示意图;
图中:1、边框;2、缓冲垫;3、LED屏;4、荧光条;5、第一凹槽;6、滑杆;7、滑套;8、第一固定块;9、第一销轴;10、连接杆;11、第二销轴;12、第二固定块;13、减震板;14、滑块;15、第一弹簧;16、第二凹槽;17、滑轨;18、滑板;19、伸缩杆;20、第二弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
实施例
请参阅图1-3,本实用新型提供以下技术方案:一种带有减震功能的LED屏,包括边框1,所述边框1内开设有第一凹槽5,所述第一凹槽5内固定连接有滑杆6,所述滑杆6的表面滑动连接有滑套7,所述滑套7的一端固定连接有第一固定块8,所述第一固定块8通过第一销轴9转动连接有连接杆10,所述连接杆10的一端通过第二销轴11转动连接有第二固定块12,所述第二固定块12的一端固定连接有减震板13,当外界环境产生的震动挤压减震板13,从而电动减震板13挤压连接杆10,在滑套7在滑杆6上滑动的配合下,带动滑块14做相背移动能够减弱LED屏3受到的部分震动,所述边框1内开设有第二凹槽16,所述第二凹槽16内固定连接有滑轨17,所述滑轨17内滑动连接有滑板18,所述滑板18的一侧固定连接有伸缩杆19,所述伸缩杆19的一端固定连接在第二凹槽16内,通过推动滑板18挤压伸缩杆19和第二弹簧20能够减弱LED屏3受到的另一部分震动,避免LED屏3在颠簸工作环境中引起损坏,从而减少磨损,保证LED屏3的使用寿命。
具体的,所述边框1内固定连接有缓冲垫2,所述缓冲垫2内固定连接有LED屏3。
具体的,所述边框1的前端固定连接有荧光条4,荧光条4能够在LED屏3关闭的情况下,为使用者提供照明。
具体的,所述滑套7一端固定连接有滑块14,所述滑块14的另一端滑动连接在第一凹槽5内,所述滑块14的底端固定连接有第一弹簧15。
具体的,所述伸缩杆19的表面穿设有第二弹簧20,所述第二弹簧20的一端固定连接在滑板18上,所述第二弹簧20的另一端固定连接在第二凹槽16内。
本实用新型的工作原理及使用流程:本实用新型使用时,当外界环境挤压减震板13时,使减震板13向侧移动,从而推动连接杆10,然后带动滑套7在滑杆6上滑动和滑块14在第一凹槽5内滑动,拉伸第一弹簧15,使第一弹簧15伸长,从而吸收部分震动产生的能量,当外界环境挤压滑板18时,使滑板18向前挤压第二弹簧20和伸缩杆19,使第二弹簧20和伸缩杆19收缩,可以抵消其余震动产生的压迫力,从而起到减震的作用。
最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
