一种可自由调节养殖环境的水产养殖箱

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及水产养殖设备技术领域,具体是一种水产养殖箱。


背景技术

在渔业水产养殖中需要用到养殖箱,现有的养殖箱只单一的养殖区域,大多数时候一个养殖箱只能养殖同类,导致养殖箱只能单一使用,使得渔场的养殖效能较低;

在养殖箱内养殖时,养殖产生的杂质会随着箱内的养殖的鱼虾活动被搅起,导致养殖箱内的水质部洁净,影响养殖环境;

由于上述问题导致水产养殖箱使用不便,因此,需要在现有的水产养殖箱上进行进一步研究,提供一种新的可自由调节养殖环境的水产养殖箱。


实用新型内容

本实用新型旨在于解决现有技术中存在的不足之处,提供一种可自由调节养殖环境的水产养殖箱,能够养殖箱体分隔成不同区域,方便进行养殖不同种类的水产,将需要养殖的水产放入分隔出来的不同区域内,增加了使用多样性,避免养殖箱只能单一使用,使得在养殖时更加方便,增强了渔场养殖效能,可以有效提升渔场养殖的经济效益,可以将水中的杂质自由沉淀至养殖箱体的内部底端并进行隔断,使得养殖产生的杂质不会随着箱内的养殖的鱼虾活动被搅起,能够在单个养殖周期内保持水质洁净,使得养殖环境更加干净。

为实现上述目的,本实用新型提供如下技术方案:一种可自由调节养殖环境的水产养殖箱,包括养殖箱体、固定块、第一转轴、主分隔片、副分隔片和隔断块,所述养殖箱体的外部一体化设置有出水口,所述出水口的外端配套设置有控制阀,所述养殖箱体的内部下端处一体化设置有限位块,所述养殖箱体的内部底端中间处一体化设置有固定块,所述固定块的内部嵌入设置有第一转轴,所述第一转轴的侧面固定设置有主分隔片,所述主分隔片的侧面一体化设置有放置框,所述主分隔片位于放置框的内侧外沿固定连接有第二转轴,所述第二转轴的另一端固定连接有副分隔片,所述养殖箱体的内部下端处嵌入设置有隔断块。

优选的,所述养殖箱体呈圆筒状,隔断块呈圆形状,且隔断块的表面均匀设置有圆形通孔。

优选的,所述限位块呈圆环状,且隔断块位于限位块的上端,隔断块通过限位块与养殖箱体的内部底端具有间隔。

优选的,所述固定块与第一转轴呈分体式设置,且固定块与第一转轴均呈竖直设置。

优选的,所述主分隔片设置有两组,分别竖直设置在第一转轴的外侧两端处,且主分隔片和第一转轴的长度与养殖箱体的内部直径相同。

优选的,所述主分隔片通过第一转轴与固定块之间呈活动连接。

优选的,所述副分隔片嵌入在放置框的内部,且副分隔片通过第二转轴与主分隔片之间呈活动连接。

与现有技术相比,本实用新型的有益效果如下:

(1)该种可自由调节养殖环境的水产养殖箱,通过设置有主分隔片,主分隔片能够通过第一转轴进行转动,主分隔片设置有两组,分别竖直设置在第一转轴的外侧两端处,且主分隔片和第一转轴的长度与养殖箱体的内部直径相同,主分隔片将养殖箱体分隔成两个区域,方便进行养殖不同种类的水产,再拨动副分隔片,副分隔片嵌入在放置框的内部,且副分隔片通过第二转轴与主分隔片之间呈活动连接,副分隔片能够通过第二转轴进行转动,从主分隔片上分离出来,再继续与主分隔片将养殖箱体的区域进行分隔,将需要养殖的水产放入分隔出来的不同区域内,增加了使用多样性,避免养殖箱只能单一使用,使得在养殖时更加方便,增强了渔场养殖效能,可以有效提升渔场养殖的经济效益。

(2)其次,通过设置隔断块,隔断块通过限位块与养殖箱体的内部底端具有间隔,在养殖时,水中的杂质能够通过隔断块表面的圆形通孔,向下自由沉淀至养殖箱体的内部底端,并通过隔断块进行隔断,使得养殖产生的杂质不会随着箱内的养殖的鱼虾活动被搅起,能够在单个养殖周期内保持水质洁净,使得养殖环境更加干净。


附图说明

为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

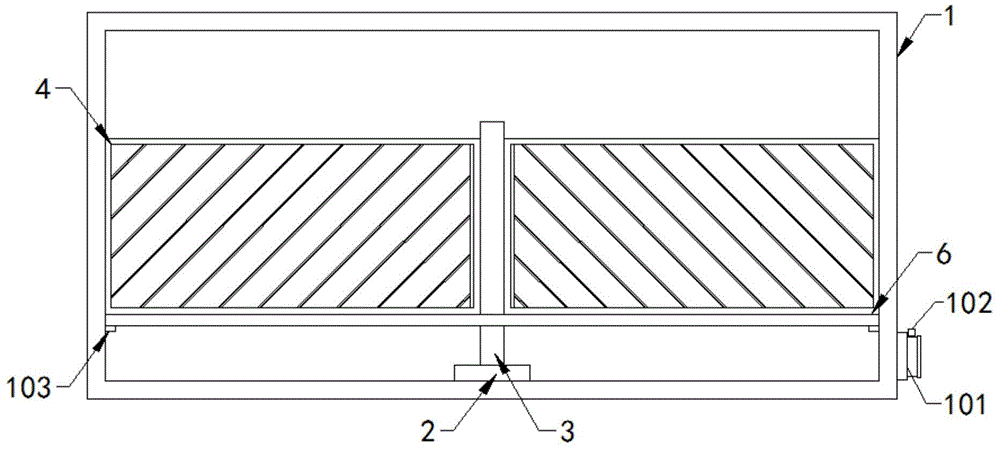

图1为本实用新型的整体结构示意图。

图2为本实用新型的俯视结构示意图。

图3为本实用新型的主分隔片与副分隔片具体连接结构示意图。

图中:1-养殖箱体;2-固定块;3-第一转轴;4-主分隔片;5-副分隔片;6-隔断块;101-出水口;102-控制阀;103-限位块;401-放置框;402-第二转轴。


具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。

如图所示1-3;

本实施例提供了一种可自由调节养殖环境的水产养殖箱,包括养殖箱体1、固定块2、第一转轴3、主分隔片4、副分隔片5和隔断块6,养殖箱体1的外部一体化设置有出水口101,出水口101的外端配套设置有控制阀102,养殖箱体1的内部下端处一体化设置有限位块103,养殖箱体1的内部底端中间处一体化设置有固定块2,固定块2的内部嵌入设置有第一转轴3,第一转轴3的侧面固定设置有主分隔片4,主分隔片4的侧面一体化设置有放置框401,主分隔片4位于放置框401的内侧外沿固定连接有第二转轴402,第二转轴402的另一端固定连接有副分隔片5,养殖箱体1的内部下端处嵌入设置有隔断块6。

进一步的,养殖箱体1呈圆筒状,隔断块6呈圆形状,且隔断块6的表面均匀设置有圆形通孔。

进一步的,限位块103呈圆环状,且隔断块6位于限位块103的上端,隔断块6通过限位块103与养殖箱体1的内部底端具有间隔,通过设置隔断块6,隔断块6与养殖箱体1的内部底端具有间隔,在养殖时,水中的杂质能够通过隔断块6表面的圆形通孔,向下自由沉淀至养殖箱体1的内部底端,并通过隔断块6进行隔断,使得养殖产生的杂质不会随着箱内的养殖的鱼虾活动被搅起,能够保持水质洁净,使得养殖环境更加干净。

进一步的,固定块2与第一转轴3呈分体式设置,且固定块2与第一转轴3均呈竖直设置。

进一步的,主分隔片4设置有两组,分别竖直设置在第一转轴3的外侧两端处,且主分隔片4和第一转轴3的长度与养殖箱体1的内部直径相同,主分隔片4能够通过第一转轴3进行转动,主分隔片4将养殖箱体1分隔成两个区域,方便进行养殖不同种类的水产。

进一步的,主分隔片4通过第一转轴3与固定块2之间呈活动连接。

进一步的,副分隔片5嵌入在放置框401的内部,且副分隔片5通过第二转轴402与主分隔片4之间呈活动连接,副分隔片5能够通过第二转轴402进行转动,从主分隔片4上分离出来,再继续与主分隔片4将养殖箱体1的区域进行分隔,增加了使用多样性,避免养殖箱只能单一使用,使得在养殖时更加方便,增强了渔场养殖效能,可以有效提升渔场养殖的经济效益。

工作原理:

在使用本实用新型提供的一种可自由调节养殖环境的水产养殖箱时,人工拨动主分隔片4,主分隔片4能够通过第一转轴3进行转动,主分隔片4设置有两组,分别竖直设置在第一转轴3的外侧两端处,且主分隔片4和第一转轴3的长度与养殖箱体1的内部直径相同,主分隔片4将养殖箱体1分隔成两个区域,方便进行养殖不同种类的水产,再拨动副分隔片5,副分隔片5嵌入在放置框401的内部,且副分隔片5通过第二转轴402与主分隔片4之间呈活动连接,副分隔片5能够通过第二转轴402进行转动,从主分隔片4上分离出来,再继续与主分隔片4将养殖箱体1的区域进行分隔,将需要养殖的水产放入分隔出来的不同区域内,增加了使用多样性,避免养殖箱只能单一使用,使得在养殖时更加方便,增强了渔场养殖效能,可以有效提升渔场养殖的经济效益;在进行水产养殖时,通过设置隔断块6,隔断块6通过限位块103与养殖箱体1的内部底端具有间隔,在养殖时,水中的杂质能够通过隔断块6表面的圆形通孔,向下自由沉淀至养殖箱体1的内部底端,并通过隔断块6进行隔断,使得养殖产生的杂质不会随着箱内的养殖的鱼虾活动被搅起,能够在单个养殖周期内保持水质洁净,使得养殖环境更加干净。

以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
