一种具有减震功能的电容性触摸屏

技术领域

本实用新型属于触摸屏技术领域，具体涉及一种具有减震功能的电容性触摸屏。

背景技术

随着面板技术的进步，目前市面上有许多显示器或是移动装置都具有触控的功能，不管是电阻屏还是电容屏，大致上来说，目前的触控面板主要是以on-cell、out-cell或是in-cell三种技术来实现，这张薄薄的玻璃屏幕里分布有非常多的电子元件和脆弱的涂层材料，稍不小心就会损坏，损坏后，电容屏就不能正常工作了，但各种移动智能终端日益普及的今天，触摸屏构成了上述终端的重要组成部分，然而，在日常的使用过程中，屏幕难免会进行磕碰，一不小心就能造成屏幕损坏，而更换和维修的费用不菲，所以，针对上述问题，本实用新型提出了一种具有减震功能的电容性触摸屏。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种具有减震功能的电容性触摸屏，具有减震防摔和结构简单的特点。

为实现上述目的，本实用新型提供如下技术方案：一种具有减震功能的电容性触摸屏，包括保护外壳，所述保护外壳的上表面设置有外部保护玻璃，所述外部保护玻璃的下表面固定连接有内部保护玻璃，所述内部保护玻璃的两侧和保护外壳的内壁相连接，所述保护外壳上开设有凹槽和卡槽，所述凹槽内固定连接有减震组件，所述卡槽内固定连接有显示面板、感应层和油墨层，所述显示面板、感应层和油墨层均位于卡槽内，所述保护外壳的下表面固定连接有基板，所述基板的上表面固定连接有橡胶缓冲层，所述橡胶缓冲层位于保护外壳的内部。

优选的，所述感应层位于显示面板和感应层的中间，所述显示面板的上表面和内部保护玻璃性连接，所述油墨层的下表面和橡胶缓冲层的上表面相连接。

优选的，所述凹槽的数量有四个，所述减震组件的数量有四个，四个所述减震组件包括弹簧、减震块和缓冲块，四个所述弹簧均固定连接在凹槽内，所述弹簧的顶端和减震块的下表面固定连接，所述减震块的上表面和缓冲块的下表面固定连接，两个所述缓冲块的一侧和显示面板相连接，另外两个所述缓冲块和油墨层固定连接。

优选的，所述感应层内设置有导体感应器。

优选的，所述基板由铝合金制成。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过橡胶缓冲层、减震组件和油墨层的设置，油墨层主要起绝缘、防潮和保护的作用，减震组件和橡胶缓冲层可以当屏幕发生摔碰冲击时，对震动进行缓冲，避免此触摸屏发生损坏，通过外部保护玻璃和内部保护玻璃的设置，外部保护玻璃可以减少此触摸屏出现划痕和磨损，而内部保护玻璃是高透明度的防碎裂玻璃，硬度相对较低，韧性较好，防止此触摸屏发生碎裂，并且在基板的作用下可以增加此触摸屏的整体强度，增加耐久性。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

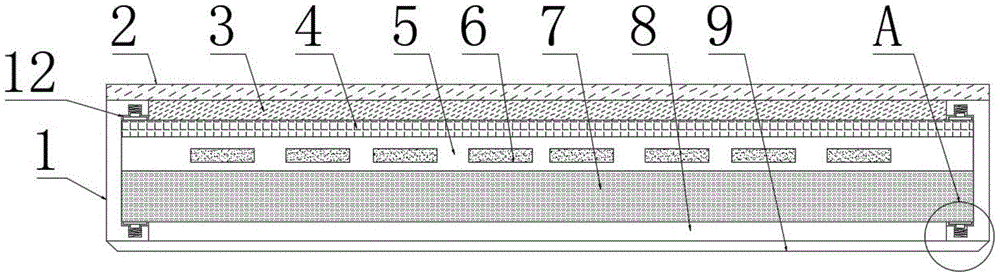

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型中A处放大的结构示意图；

图中：1、保护外壳；2、外部保护玻璃；3、内部保护玻璃；4、显示面板；5、感应层；6、导体感应器；7、油墨层；8、橡胶缓冲层；9、基板；10、减震组件；101、缓冲块；102、减震块；103、弹簧；11、凹槽；12、卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-2，本实用新型提供以下技术方案：一种具有减震功能的电容性触摸屏，包括保护外壳1，所述保护外壳1的上表面设置有外部保护玻璃2，所述外部保护玻璃2的下表面固定连接有内部保护玻璃3，通过内部保护玻璃3和外部保护玻璃2的设置，在外部保护玻璃2和内部保护玻璃3的作用下，可以有效地防止外在环境因素给触摸屏造成影响，当屏幕沾有污秽、尘埃或油渍，此触摸屏依然能准确算出触摸位置，所述内部保护玻璃3的两侧和保护外壳1的内壁相连接，所述保护外壳1上开设有凹槽11和卡槽12，所述凹槽11内固定连接有减震组件10，通过减震组件10的设置，可以当屏幕发生摔碰冲击时，对震动进行缓冲处理，避免此触摸屏发生损坏，所述卡槽12内固定连接有显示面板4、感应层5和油墨层7，所述显示面板4、感应层5和油墨层7均位于卡槽12内，所述保护外壳1的下表面固定连接有基板9，所述基板9的上表面固定连接有橡胶缓冲层8，通过橡胶缓冲层8的设置，可以对震动进行缓冲处理，减少震动对此触摸屏的伤害，所述橡胶缓冲层8位于保护外壳1的内部。

具体的，所述感应层5位于显示面板4和感应层5的中间，所述显示面板4的上表面和内部保护玻璃3性连接，所述油墨层7的下表面和橡胶缓冲层8的上表面相连接。

具体的，所述凹槽11的数量有四个，所述减震组件10的数量有四个，四个所述减震组件10包括弹簧103、减震块102和缓冲块101，四个所述弹簧103均固定连接在凹槽11内，所述弹簧103的顶端和减震块102的下表面固定连接，所述减震块102的上表面和缓冲块101的下表面固定连接，两个所述缓冲块101的一侧和显示面板4相连接，另外两个所述缓冲块101和油墨层7固定连接。

具体的，所述感应层5内设置有导体感应器6。

具体的，所述基板9由铝合金制成，利用铝合金的特性，可以增加此触摸屏的整体强度，增加耐久性。

本实用新型的工作原理及使用流程：本实用新型，使用时，在外部保护玻璃2和内部保护玻璃3的作用下，可以有效地防止外在环境因素给触摸屏造成影响，当屏幕沾有污秽、尘埃或油渍，此触摸屏依然能准确算出触摸位置，并且减震组件10和橡胶缓冲层8可以当屏幕发生摔碰冲击时，对震动进行缓冲处理，避免此触摸屏发生损坏。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
