技术领域
本实用新型涉及PVC管技术领域,更具体地说,特别涉及一种PVC管根部防护结构。
背景技术
在工程建设中,PVC穿线管冒出地面部分直接暴露,如果不加以保护或者保护方法不当,将导致在施工过程中对PVC穿线管破坏造成线管堵塞。一旦出现线管堵塞,不仅不易维修,而且维修成本高、费工费时。
目前通常做法是塑料管加砂浆做管口保护,此方法效果虽好,但施工费工费时、破坏率大、且材料无法周转,因此,需要一种新的PVC管根部防护结构。
实用新型内容
(一)技术问题
本实用新型提供一种PVC管根部防护结构,以解决采用塑料管加砂浆做管口保护时候,施工费工费时、破坏率大、且材料无法周转的问题。
(二)技术方案
在本实用新型提供的PVC管根部防护结构中,具体包括:包括建筑平面,管体,管体嵌入建筑平面中,管体的外侧套接有外壳,外壳两端分别设置有连接件与嵌合块,嵌合块为塑胶嵌合块,外壳通过连接件相互拼接,外壳的内侧设置有限位块,外壳的顶端设置有堵头,堵头的底面两侧设置有梯形限位块,与外壳配套设置,堵头的底端固定连接定位杆,外壳的表面固定设置有固定件,固定件可通过外部固定螺栓进行限位连接。
进一步,外壳为两个半圆环相互拼接,且外壳的顶端表面两侧开设梯形定位孔。
进一步,外壳外侧表面粘附橡胶层,内部填充发泡材料。
进一步,限位块设置有多个,设置为空心橡胶块。
进一步,定位杆设置为“十”字定位杆,定位杆同时位于管体内部。
(三)有益效果
1、本实用新型提供了一种PVC管根部防护结构,通过相互拼接的外壳,在与管体套接的时候便于安装拆卸,而发泡材料的填充与外层的橡胶层,具有很好的保护效果。
2、通过设置为空心橡胶块的限位块,在使用的过程中,增强外壳与管体之间的连接。
3、通过定位杆嵌入在管体中,防止管体受外力受损,对其进行防护。
附图说明

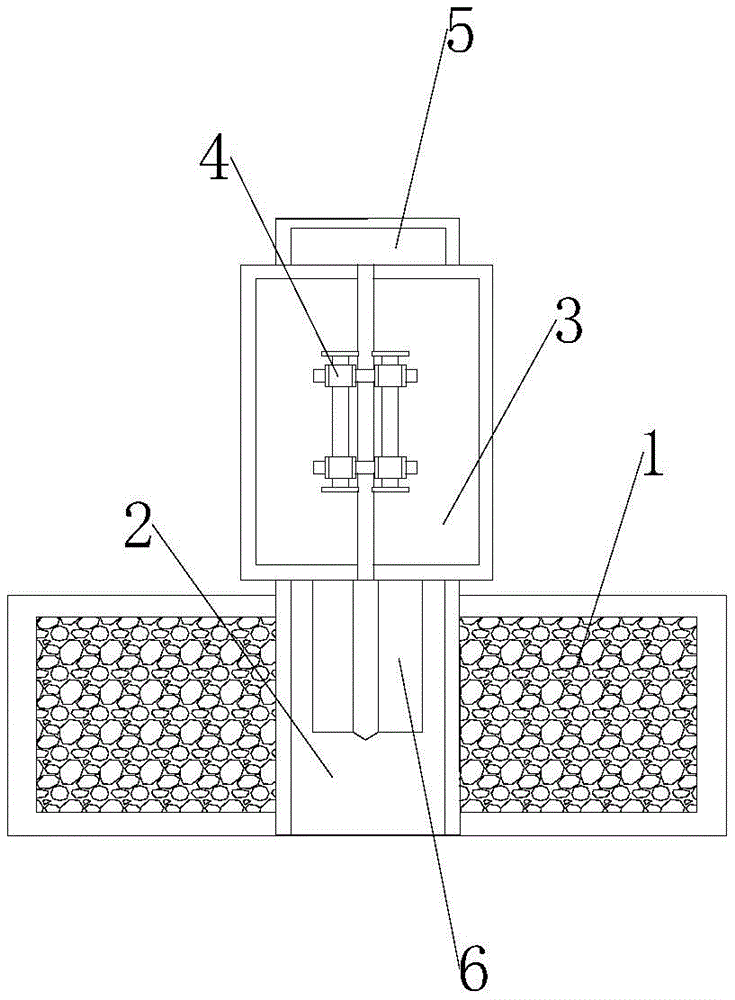

图1是本实用新型的主体结构示意图;
图2是本实用新型的外壳内侧结构俯视图;
图3是本实用新型的定位杆结构俯视图;
在图1至图3,部件名称或线条与附图编号的对应关系为:
建筑平面-1,管体-2,外壳-3,固定件-4,堵头-5,定位杆-6,限位块-7,连接件-8,嵌合块-9。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不能用来限制本实用新型的范围。
请参考图1至图3;
本实用新型提出了一种PVC管根部防护结构,包括:建筑平面1,管体2,管体2嵌入建筑平面1中,管体1的外侧套接有外壳3,外壳3两端分别设置有连接件8与嵌合块9,嵌合块9为塑胶嵌合块,外壳3通过连接件8相互拼接,外壳3的内侧设置有限位块7,外壳3的顶端设置有堵头5,堵头5的底面两侧设置有梯形限位块,与外壳3配套设置,堵头5的底端固定连接定位杆6,外壳3的表面固定设置有固定件4,固定件4可通过外部固定螺栓进行限位连接。
其中,外壳3为两个半圆环相互拼接,且外壳3的顶端表面两侧开设梯形定位孔。
其中,外壳3外侧表面粘附橡胶层,内部填充发泡材料,通过相互拼接的外壳3,在与管体2套接的时候便于安装拆卸,而发泡材料的填充与外层的橡胶层,具有很好的保护效果。
其中,限位块7设置有多个,设置为空心橡胶块,通过设置为空心橡胶块的限位块7,在使用的过程中,增强外壳3与管体2之间的连接。
其中,定位杆6设置为“十”字定位杆,定位杆6同时位于管体2内部,通过定位杆6嵌入在管体2中,防止管体2受外力受损,对其进行防护。
本实施例的具体使用方式与作用:本实用新型中,使用人员打开外壳3,将其套接在管体2上,闭合外壳3,外壳3的嵌合块9相互嵌合,同时外壳3内侧的限位块7受压,对管体2施加压力,对其进行固定,最后使用人员将定位杆6嵌入管体2中,使堵头5与管体2顶端的定位孔嵌合即可,可以有效地对管体2进行保护。
本实用新型的实施例是为了示例和描述起见而给出的,而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用,并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
