技术领域
本实用新型属于安防设备技术领域，具体涉及一种安防设备用旋转底座。
背景技术
摄像头又称为电脑相机、电脑眼、电子眼等，是一种视频输入设备，被广泛的运用于视频会议，远程医疗及实时监控等方面，广泛应用于农业军事交通等等方方面面，应用相当广泛地位也非常重要，尤其是交通和治安方面都占有非常重要的，譬如，交通管理：拥有摄像头让交通管理更加方便高效；警方破案：摄像头在警方破案中地位非常重要，可以通过马路上摄像头、小区摄像头破案，因此摄像头底座尤为重要。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种安防设备用旋转底座，具有多功能性和多角拍摄等的特点。
为实现上述目的，本实用新型提供如下技术方案：一种安防设备用旋转底座，包括固定座，所述固定座表面开设有通孔，所述通孔中螺纹连接有螺纹钉，螺纹钉共有四个，且呈矩形穿设在固定座表面，所述固定座表面固定连接有支撑板，所述支撑板表面固定连接有支撑架，所述支撑架表面固定连接有电机，所述支撑板表面穿设有轴承，所述电机的输出轴穿设在轴承内，所述电机的输出轴的另一端固定连接有转轴，所述转轴表面固定连接有第一连接块。
优选的，所述第一连接块表面固定连接有第一固定台，所述第一固定台表面穿设有第一销轴，所述第一固定台下方设有第二连接块，所述第一固定台和第二连接块通过第一销轴活动连接，所述第二连接块表面固定连接有电动推杆，所述电动推杆的下方设有固定架，所述固定架表面固定连接有第二固定台，所述第二固定台表面穿设有第二销轴，所述电动推杆与第二固定台通过第二销轴活动连接。
优选的，所述第一连接块下表面固定连接有第三固定台，所述第三固定台表面穿设有第三销轴，所述第三固定台下方设有支撑杆，所述第三固定台与支撑杆通过第三销轴活动连接，所述固定架上表面固定连接有第四固定台，所述第四固定台表面穿设有第四销轴，所述第四固定台与支撑杆的另一端通过第四销轴活动连接。
优选的，所述固定架表面开设有限位槽，所述限位孔内穿设有限位杆，所述限位杆一端固定连接有手柄，所述限位杆表面套接有弹簧，所述限位杆表面固定连接有限位块。
优选的，所述固定架内设有摄像头，所述摄像头表面开设有卡槽，所述限位杆另一端卡接在卡槽内。
与现有技术相比，本实用新型的有益效果是：本实用新型，通过设置电机，使得人们使用该装置时，通过控制开关控制电机运转，同时带动电机运转的同时带动转轴运转，从而带动摄像头旋转活转动，使得人们在对摄像头的角度进行调节时更加的便捷，通过设置电动推杆和支撑杆，使得人们在使用该装置调整摄像头拍摄角度时，通过控制开关控制电动推杆活动，同时带动固定架向下或向上，使得固定架一端产生倾斜，使得支撑杆活动，从而使得摄像头拍摄角度产生倾斜，增加了摄像头的拍摄领域，通过设置手柄和限位杆，使得人们固定或取出摄像头时，通过拉动手柄，同时带动限位杆活动，使得摄像头得以被卡接在固定架内或从固定架内取出，方便了人们维修或更换摄像头。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：
图1为本实用新型的侧视部分剖面结构示意图；

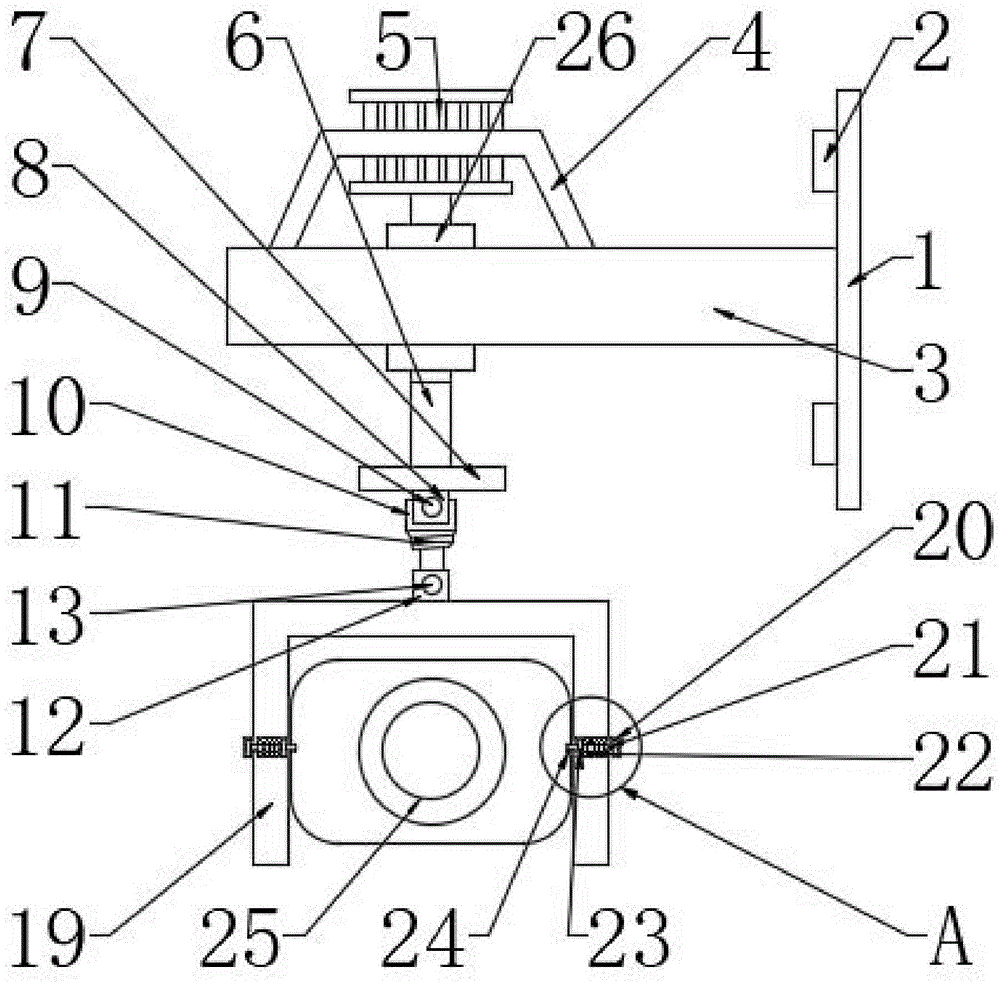

图2为本实用新型的正视结构示意图；
图3为本实用新型中A处放大结构示意图；
图中：1、固定座；2、螺纹钉；3、支撑板；4、支撑架；5、电机；6、转轴；7、第一连接块；8、第一固定台；9、第一销轴；10、第二连接块；11、电动推杆；12、第二固定台；13、第二销轴；14、第三固定台；15、第三销轴；16、支撑杆；17、第四固定台；18、第四销轴；19、固定架；20、手柄；21、限位杆；22、弹簧；23、限位块；24、卡槽；25、摄像头，26、轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-3，本实用新型提供以下技术方案：一种安防设备用旋转底座，包括固定座1，所述固定座1表面开设有通孔，所述通孔中螺纹连接有螺纹钉2，螺纹钉2共有四个，且呈矩形穿设在固定座1表面，所述固定座1表面固定连接有支撑板3，所述支撑板3表面固定连接有支撑架4，所述支撑架4表面固定连接有电机5，所述支撑板3表面穿设有轴承2626，所述电机5的输出轴穿设在轴承2626内，所述电机5的输出轴的另一端固定连接有转轴6，所述转轴6表面固定连接有第一连接块7。
具体的，所述第一连接块7表面固定连接有第一固定台8，所述第一固定台8表面穿设有第一销轴9，所述第一固定台8下方设有第二连接块10，所述第一固定台8和第二连接块10通过第一销轴9活动连接，所述第二连接块10表面固定连接有电动推杆11，所述电动推杆11的下方设有固定架19，所述固定架19表面固定连接有第二固定台12，所述第二固定台12表面穿设有第二销轴13，所述电动推杆11与第二固定台12通过第二销轴13活动连接。
具体的，所述第一连接块7下表面固定连接有第三固定台14，所述第三固定台14表面穿设有第三销轴15，所述第三固定台14下方设有支撑杆16，所述第三固定台14与支撑杆16通过第三销轴15活动连接，所述固定架19上表面固定连接有第四固定台17，所述第四固定台17表面穿设有第四销轴18，所述第四固定台17与支撑杆16的另一端通过第四销轴18活动连接。
具体的，所述固定架19表面开设有限位槽，所述限位孔内穿设有限位杆21，所述限位杆21一端固定连接有手柄20，所述限位杆21表面套接有弹簧22，所述限位杆21表面固定连接有限位块23。
具体的，所述固定架19内设有摄像头25，通过设置电机5，使得人们使用该装置时，通过控制开关控制电机5运转，同时带动电机5运转的同时带动转轴6运转，从而带动摄像头25旋转活转动，使得人们在对摄像头25的角度进行调节时更加的便捷，通过设置电动推杆11和支撑杆16，使得人们在使用该装置调整摄像头拍摄角度时，通过控制开关控制电动推杆11活动，同时带动固定架19向下或向上，使得固定架19一端产生倾斜，使得支撑杆16活动，从而使得摄像头25拍摄角度产生倾斜，增加了摄像头的拍摄领域，通过设置手柄20和限位杆21，使得人们固定或取出摄像头时，通过拉动手柄20，同时带动限位杆21活动，使得摄像头25得以被卡接在固定架19内或从固定架19内取出，方便了人们维修或更换摄像头25，所述摄像头25表面开设有卡槽24，所述限位杆21另一端卡接在卡槽24内。
本实用新型的工作原理及使用流程：本实用新型，在使用时，首先通过控制螺纹钉2活动，将固定座1固定在合适的位置，当人们使用该装置控制摄像头25进行旋转活动时，通过控制开关控制电机5运转，同时带动转轴6运转，使得第一连接块7旋转活动，固定架19旋转活动，从而使得摄像头25旋转活动，当人们使用该装置调整摄像头25拍摄角度时，通过控制开关控制电动推杆11活动，使得固定架19一端向上或向下产生倾斜，支撑杆16活动，从而使得摄像头25拍摄角度得以调整，当人们放入或取出摄像头25时，通过拉动手柄20活动，同时带动限位杆21活动，使得限位杆21卡接在摄像头25表面开设的卡槽24内或脱离卡槽24，从而使得摄像头25得以被放入或取出。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
