技术领域
本实用新型涉及建筑施工领域，具体的，涉及一种墙壁打磨装置。
背景技术
在建筑装修工序中，打腻子层是建筑墙面喷漆或刷漆前的一道很关键的工序，墙面是否平整美观，很大程度上取决于对腻子层的打磨质量，传统都是采用手工打磨墙面，既手持砂纸打磨墙面，这样的打磨方式效率低下，目前虽然也出现了一些电动的墙体打磨机，但是安装和移动都不方便，切打磨效果和打磨效率不佳。
因此，本实用新型在传统手工打磨和现代电动墙体打磨机的基础上进一步的研究，提供一种墙壁打磨装置。
实用新型内容
该种墙壁打磨装置解决上述提出的打腻子层和墙壁打磨分步进行效率低及电动打磨机安装我移动不便的问题，提供墙壁打磨装置，该装置中的吸泵将物料送入透明储料桶中，物料可以顺着弧形槽自动流下并在打磨板的作用下紧贴墙面，液压棒可以自由伸缩并移动。
本实用新型提供如下技术方案：一种墙壁打磨装置，包括支架，万向车轮，挂钩，钢柱，吸泵，物料桶，物料管，液压棒，打磨板，承重板；所述支架的底部活动连接有万向车轮，所述支架的顶部活动连接有承重板，所述承重板的底部焊接有挂钩，所述承重板的上端固定连接有钢柱和吸泵，所述钢柱内部转动连接有承重轴，所述承重轴的上端活动连接有液压棒，所述液压棒的一个活动连接有打磨板所述吸泵与打磨板通过物料管连接，所述物料管与液压棒活动连接；
所述钢柱包括防滑栓、转动环、承重轴，所述转动环与内部转动连接有承重轴，所述承重轴贯穿防滑栓；
所述液压棒包括液压按钮、液压缸、伸缩棒、橡胶套把手，所述液压棒的一侧套接有橡胶套把手，所述橡胶套把手的一侧固定连接有液压按钮，所述液压棒的内部设有液压缸和伸缩棒，所述伸缩棒的一侧固定连接有伸缩棒；
所述打磨板的上方固定连接有储料桶，所述储料桶的下方设有弧形槽。
进一步的，所述支架与承重板的角度为120°，避免物料桶与支架发生碰撞，同时更好受力。
进一步的，所述物料桶上方开口比桶身窄，物料桶下半部分为圆住形，上半部分为圆锥状，可以防止移动时物料溅出。
进一步的，所述液压棒为内部中空液压棒，可以自由伸缩，在垂直方向可以移动，水平方向可以任意角度旋转，液压棒扶手端长度比伸缩端短，操作起来更为灵活。
进一步的，所述防滑栓为环状半凹式防滑栓，可以防止液压棒水平旋转时出现滑动及倾斜的情况，同时使受力均匀。
进一步的，所述储料桶为透明储料桶，储料桶下方设有通孔，便于物料自动留下。
进一步的，所述弧形槽上端比下端窄，弧形槽下方与打磨板连通，弧形槽内设有引流槽，引流槽呈发射状，物料可以顺着引流槽均匀流下，避免墙壁涂料不均。
有益效果：避免了打磨工人要刷料和打磨不能同时完成的问题，打磨工人可以将上料和打磨同时进行，操作方便灵活，拥有支架支撑，使用起来不需要太大力气就可以很好掌控打磨板进行打磨，液压棒可以自由伸缩，可以自由伸缩，在垂直方向可以移动，水平方向可以任意角度旋转，液压棒扶手端长度比伸缩端短，操作起来更为灵活，可以轻松打磨到原本需要梯子才能打磨的地方，装置配备万向轮，可以任意移动并固定，引流槽呈发射状，物料可以顺着引流槽均匀流下，避免墙壁涂料不均。
附图说明

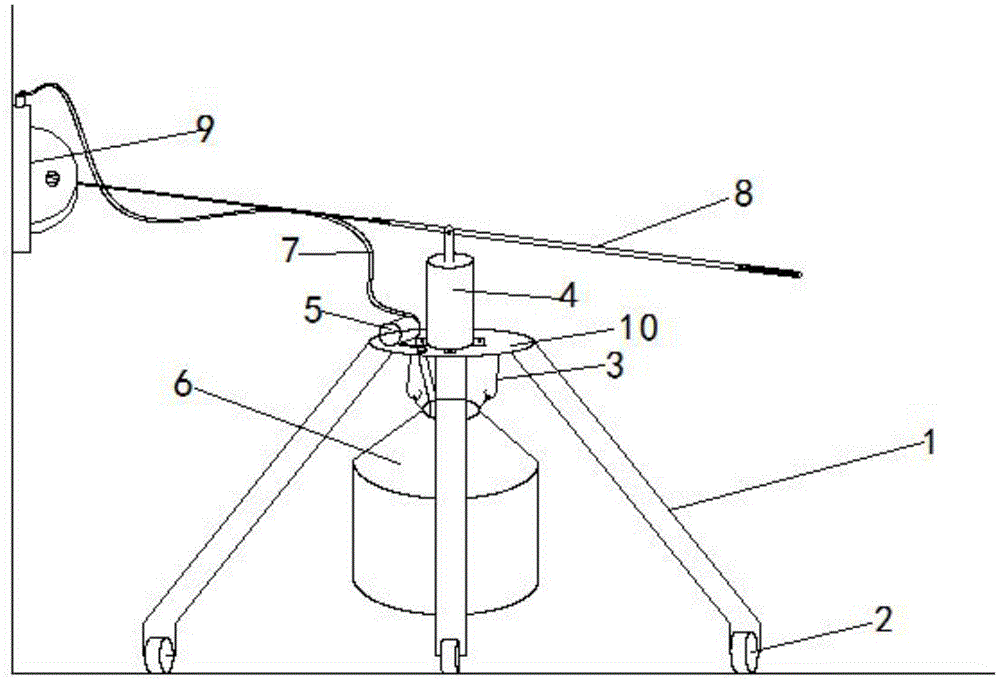

图1为本实用新型整体的结构示意图。
图2为本实用新型轴承部分剖视图。
图3为本实用新型液压棒部分结构放大示意图。
图4为本实用新型打磨板主视图。
具体实施方式
请参阅图1至3中，本实用新型实施例中，一种墙壁打磨装置，包括支架，万向车轮，挂钩，钢柱，吸泵，物料桶，物料管，液压棒，打磨板，承重板；支架的底部活动连接有万向车轮，支架的顶部活动连接有承重板，承重板的底部焊接有挂钩，承重板的上端固定连接有钢柱和吸泵，钢柱内部转动连接有承重轴，承重轴的上端活动连接有液压棒，液压棒的一个活动连接有打磨板吸泵与打磨板通过物料管连接，物料管与液压棒活动连接；
钢柱包括防滑栓、转动环、承重轴，转动环与内部转动连接有承重轴，承重轴贯穿防滑栓；
液压棒包括液压按钮、液压缸、伸缩棒、橡胶套把手，液压棒的一侧套接有橡胶套把手，橡胶套把手的一侧固定连接有液压按钮，液压棒的内部设有液压缸和伸缩棒，伸缩棒的一侧固定连接有伸缩棒；
打磨板的上方固定连接有储料桶，储料桶的下方设有弧形槽。
进一步的，支架与承重板的角度为120°，避免物料桶与支架发生碰撞，同时更好受力。
进一步的，物料桶上方开口比桶身窄，物料桶下半部分为圆住形，上半部分为圆锥状，可以防止移动时物料溅出。
进一步的，液压棒为轻质液压棒，可以自由伸缩，在垂直方向可以移动，水平方向可以任意角度旋转，液压棒扶手端长度比伸缩端短，操作起来更为灵活。
进一步的，防滑栓为环状半凹式防滑栓，可以防止液压棒水平旋转时出现滑动及倾斜的情况，同时使受力均匀。
进一步的，储料桶为透明储料桶，储料桶下方设有通孔，便于物料自动留下。
进一步的，弧形槽上端比下端窄，弧形槽下方与打磨板连通，弧形槽内设有引流槽，引流槽呈发射状，物料可以顺着引流槽均匀流下，避免墙壁涂料不均。
工作原理：首先，将搅拌好的物料装入物料桶6中，把整个装置移动到需要打磨墙面的前方，固定住万向车轮2，其次，给吸泵5上电，吸泵5将物料送至打磨板9上方的储料桶901中，储料桶901中的物料自动顺着通孔留下，若储料桶901装满则可以关闭吸泵5，停止送料，右手扶着液压棒8的橡胶套把手804，按压液压按钮801将液压棒8调至合适的长度，然后移动液压棒8进行墙壁打磨，打磨工人可以将上料和打磨同时进行，拥有支架1支撑，液压棒8在垂直方向可以移动，水平方向可以任意角度旋转，液压棒8扶手端长度比伸缩端短，操作起来更为灵活，可以轻松打磨到原本需要梯子才能打磨到的地方。
