技术领域
本实用新型涉及钢结构技术领域，更具体的，涉及一种加固结构技术领域。
背景技术
钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。
同时钢结构类型主要有:用于厂房的排架结构、用于多高层建筑的框架结构、框架一剪力墙结构、框一筒结构，用于大空间的平板网架结构和弯顶网充结构等等。建筑功能不同，采用的结构形式也不同。钢结构设计要执行国家的技术规范，做到技术先进、经济合理、安全实用、确保质量。因此在结构设计制作的时候要注意以下要求:首先根据建筑功能要求，采用相应合理的结构体系。做到技术先进、结构新颖、达到建筑和结构的完美统一。钢结构(除容器外)多以杆件为主，故杆件尺寸尽可能模数化、标准化，便于机械化制造、运送、安装、提高生产率。采用具有较高经济指标的高效钢材。
建筑中在对管道进行埋设安装的时候，对贯穿建筑横梁的连接管道，通常都是在建筑顶层设置矩形墙体，将管道在墙体中进行埋设，埋设安装的同时采用钢筋支架对管道进行支撑，但在对多个管道进行埋设安装的时候，顶部矩形墙体所承受压力较大，加上内部钢支架对管道的支撑，作用力全部作用在底层墙体上，导致墙体结构易受损，支撑力下降，因此，需要一种新的管道埋设用钢筋加固结构。
实用新型内容
本实用新型旨在于解决在对多个管道进行埋设安装的时候，顶部矩形墙体所承受压力较大，加上内部钢支架对管道的支撑，作用力全部作用在底层墙体上，导致墙体结构易受损，支撑力下降的问题，从而提供一种管道埋设用钢筋加固结构。
为实现上述目的，本实用新型提供如下技术方案：一种管道埋设用钢筋加固结构，包括墙体，墙体的内部设置加固架，加固架的内侧顶部横向设置横杆，墙体的内侧设置为内腔，加固架与墙体之间固定设置网格层，加固架的外侧固定连接有连接杆，连接杆的外端固定连接有爪头，爪头设置为金属爪状，嵌入在墙体中，加固架的内侧固定连接有顶部连接杆，顶部连接杆的顶端固定连接有连接头，加固架的底端固定连接有支撑板，支撑板的内部固定连接有内嵌柱，墙体的底端内层固定设置隔层，隔层设置为防渗透层。
进一步的优选方案：加固架为钢结构连接架，整体呈倒梯形设置，加固架的外侧四周与墙体无直接连接。
进一步的优选方案：连接杆沿加固架的表面设置，一端同时嵌入在墙体中，同时嵌入在网格层中。
进一步的优选方案：网格层位于加固架两侧，设置为金属网格层，同时嵌入在墙体的内侧表面中。
进一步的优选方案：顶部连接杆呈L状设置，向上垂直延伸设置，顶部连接杆位于加固架的内测两边设置，且位于横杆的底部。
进一步的优选方案：连接头呈十状设置，且表面外端均开设固定孔。
进一步的优选方案：支撑板位于墙体与加固架之间，且设置为梯形金属板。
本实用新型提供了一种管道埋设用钢筋加固结构，具有以下有益效果：
1.通过设置为倒梯形的加固架，在对管道进行安装埋设的时候，具有良好的支撑性，且将安装所承受的垂直作用力向两侧延伸，减少墙体所承受的垂直作用力，达到加固的效果。
2.在安装加固架的时候，通过同时连接墙体与加固架的网格层和连接杆，达到连接加固架与墙体的效果。
3.在将加固架进行安装的时候，通过向上延伸设置的顶部连接杆，达到连接加固架与外部建筑顶层进行钢性连接的效果，从而减少墙体受到的垂直作用力，达到加固连接的效果。
4.通过连接头达到加固顶部连接杆与外部墙体连接的效果。
5.通过支撑板，达到支撑加固架的效果。
附图说明

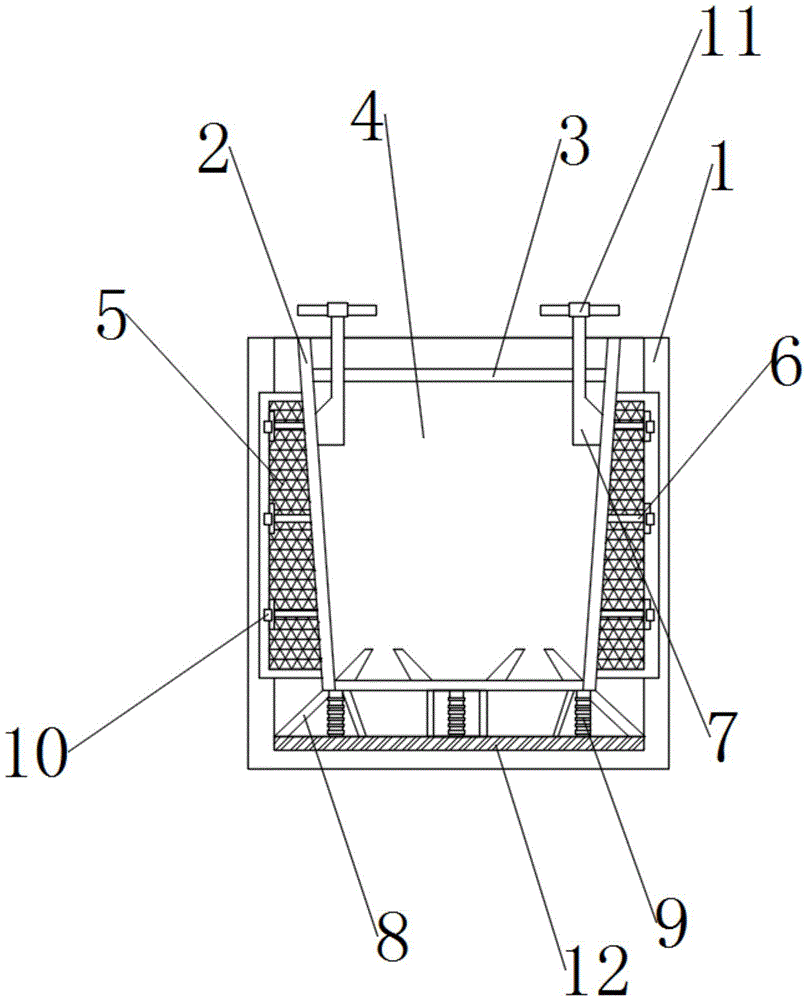

图1为本实用新型的整体正面结构剖视图。
图2为本实用新型的支撑板结构示意图。
图1-2中：1-墙体，2-加固架，3-横杆，4-内腔，5-网格层，6-连接杆，7-顶部连接杆，8-支撑板，9-内嵌柱，10-爪头，11-连接头，12-隔层。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型实施例中，一种管道埋设用钢筋加固结构，包括墙体1，墙体1的内部设置加固架2，加固架2的内侧顶部横向设置横杆3，墙体1的内侧设置为内腔4，加固架2与墙体1之间固定设置网格层5，加固架2的外侧固定连接有连接杆6，连接杆6的外端固定连接有爪头10，爪头10设置为金属爪状，嵌入在墙体中，加固架2的内侧固定连接有顶部连接杆7，顶部连接杆7的顶端固定连接有连接头11，加固架2的底端固定连接有支撑板8，支撑板8的内部固定连接有内嵌柱9，墙体1的底端内层固定设置隔层12，隔层12设置为防渗透层。
其中，加固架2为钢结构连接架，整体呈倒梯形设置，加固架2的外侧四周与墙体无直接连接，通过设置为倒梯形的加固架2，在对管道进行安装埋设的时候，具有良好的支撑性，且将安装所承受的垂直作用力向两侧延伸，减少墙体所承受的垂直作用力，达到加固的效果。
其中，连接杆6沿加固架2的表面设置，一端同时嵌入在墙体1中，同时嵌入在网格层5中，网格层5位于加固架2两侧，设置为金属网格层，同时嵌入在墙体1的内侧表面中，在安装加固架2的时候，通过同时连接墙体1与加固架2的网格层5和连接杆6，达到连接加固架2与墙体1的效果。
其中，顶部连接杆7呈L状设置，向上垂直延伸设置，顶部连接杆7位于加固架2的内测两边设置，且位于横杆3的底部，在将加固架2进行安装的时候，通过向上延伸设置的顶部连接杆7，达到连接加固架2与外部建筑顶层进行钢性连接的效果，从而减少墙体1受到的垂直作用力，达到加固连接的效果。
其中，连接头11呈十状设置，且表面外端均开设固定孔，通过连接头11达到加固顶部连接杆7与外部墙体连接的效果。
其中，支撑板8位于墙体1与加固架2之间，且设置为梯形金属板，通过支撑板8，达到支撑加固架2的效果。
在使用本实用新型一种管道埋设用钢筋加固结构时，首先，使用人员通过顶部连接杆7与连接杆6将加固架2与外部顶部墙体与墙体1内侧进行安装固定，爪头10与连接头11均嵌入在墙体中进行加固，之后，将需要进行安装的管道放置在加固架2内侧中，有加固架2对管道进行支撑，在埋设管道完毕之后，加固架2将垂直受力向两侧延伸，施加加固架2的两侧承受，而顶端的顶部连接杆7与外部顶层墙体连接，提供支撑。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
