一种畜牧养殖用混料一体式装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及畜牧养殖技术领域,更具体的,涉及一种混料装置技术领域。


背景技术

随着畜牧业的发展越来越多的畜牧场建立,畜牧养殖的食料配置需要大量的人工劳力,人工食料搅拌混合不均匀,食料的搅拌混合效率低难以满足畜牧场食料量大需求的缺点,并且在对饲料进行混合的时候,需要将多种饲料分开进行加工,之后再次进行混合,使用不便捷,因此亟需研发一种畜牧养殖用混料一体式装置。


实用新型内容

本实用新型旨在于解决人工食料搅拌混合不均匀,食料的搅拌混合效率低难以满足畜牧场食料量大需求的缺点,并且在对饲料进行混合的时候,需要将多种饲料分开进行加工,之后再次进行混合,使用不便捷的问题,从而提供一种畜牧养殖用混料一体式装置。

为实现上述目的,本实用新型提供如下技术方案:一种畜牧养殖用混料一体式装置,包括主体、进料口和粉碎口,主体的外侧开设进料口与粉碎口,进料口与粉碎口均设置为梯形开口,粉碎口的内侧连接有防护扇,粉碎口的位置内部对应设置粉碎扇,粉碎扇设置有多层,位于防护扇后方设置,且粉碎扇每个设置六个粉碎扇叶,粉碎扇的居中位置固定连接转轴,粉碎口与进料口的位置对应设置粉碎腔与输送腔,粉碎腔与输送腔之间的夹角固定连接喷头,主体的内部底端设置搅拌柱,主体的底部前端固定开设出料口。

进一步的优选方案:进料口垂直设置在主体的顶端,粉碎口设置为倒梯形开口,竖向设置在主体的一侧。

进一步的优选方案:防护扇设置为塑胶扇叶,环绕粉碎口内侧表面嵌入,防护扇相互叠加设置,覆盖粉碎口三分之一面积设置。

进一步的优选方案:粉碎腔呈向下倾斜设置,而输送腔呈垂直设置,粉碎腔与输送腔之间在主体内部形成夹角。

进一步的优选方案:喷头同时朝向进料口内部设置。

进一步的优选方案:搅拌柱的前段表面横向设置搅拌扇叶,底段表面向下倾斜设置搅拌扇叶,靠近主体内部底端表面。

本实用新型提供了一种畜牧养殖用混料一体式装置,具有以下有益效果:

1.在使用人员进行加料的时候,进料口设置为梯形开口,底腔大于顶腔面积,有利于粉状饲料的扩散,而粉碎口倒梯形的设置,顶腔小于底腔,有利于对牧草饲料进行集中粉碎。

2.通过防护扇,达到对进行粉碎的牧草进行集中的效果,同时在使用人员在手持牧草进行粉碎的时候对使用人员的手部进行防护的效果。

3.通过喷头达到对垂直落下的粉状饲料进行加湿,有利于饲料的搅拌。

4.通过搅拌柱前段横向设置的搅拌扇叶,在饲料落入主体中的时候,有效的对饲料进行初步混合,而底段的搅拌扇叶有效的将多种饲料进行均匀混合。


附图说明

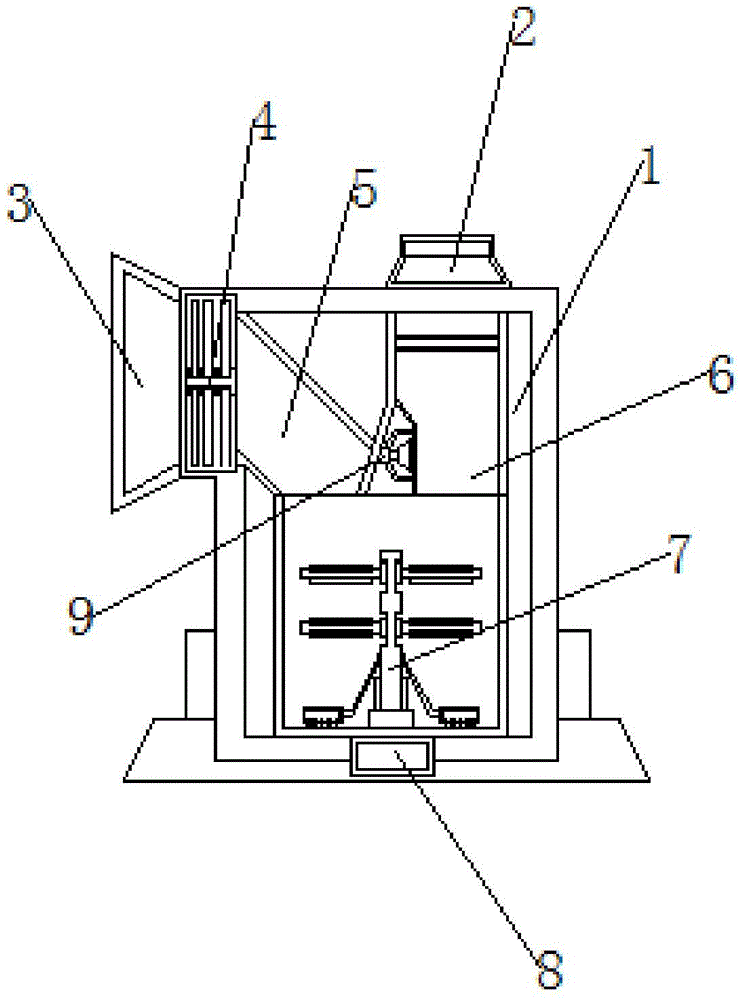

图1为本实用新型的整体结构剖视图。

图2为本实用新型的防护扇位置结构平面图。

图3为本实用新型的粉碎扇结构平面图。

图1-3中:1-主体,2-进料口,3-粉碎口,4-粉碎扇,5-粉碎腔,6-输送腔,7-搅拌柱,8-出料口,9-喷头,10-防护扇,11-转轴。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1至3,本实用新型实施例中,一种畜牧养殖用混料一体式装置,包括主体1、进料口2和粉碎口3,主体1的外侧开设进料口2与粉碎口3,进料口2与粉碎口3均设置为梯形开口,粉碎口3的内侧连接有防护扇10,粉碎口3的位置内部对应设置粉碎扇4,粉碎扇4设置有多层,位于防护扇10后方设置,且粉碎扇4每个设置六个粉碎扇叶,粉碎扇4的居中位置固定连接转轴11,粉碎口3与进料口2的位置对应设置粉碎腔5与输送腔6,粉碎腔5与输送腔6之间的夹角固定连接喷头9,主体1的内部底端设置搅拌柱7,主体1的底部前端固定开设出料口8。

其中,进料口2垂直设置在主体1的顶端,粉碎口3设置为倒梯形开口,竖向设置在主体1的一侧,在使用人员进行加料的时候,进料口2设置为梯形开口,底腔大于顶腔面积,有利于粉状饲料的扩散,而粉碎口3倒梯形的设置,顶腔小于底腔,有利于对牧草饲料进行集中粉碎。

其中,防护扇10设置为塑胶扇叶,环绕粉碎口3内侧表面嵌入,防护扇10相互叠加设置,覆盖粉碎口3三分之一面积设置,通过防护扇10,达到对进行粉碎的牧草进行集中的效果,同时在使用人员在手持牧草进行粉碎的时候对使用人员的手部进行防护的效果。

其中,粉碎腔5呈向下倾斜设置,而输送腔6呈垂直设置,粉碎腔5与输送腔6之间在主体1内部形成夹角。

其中,喷头9同时朝向进料口2内部设置,通过喷头9达到对垂直落下的粉状饲料进行加湿,有利于饲料的搅拌。

其中,搅拌柱7的前段表面横向设置搅拌扇叶,底段表面向下倾斜设置搅拌扇叶,靠近主体1内部底端表面,通过搅拌柱7前段横向设置的搅拌扇叶,在饲料落入主体1中的时候,有效的对饲料进行初步混合,而底段的搅拌扇叶有效的将多种饲料进行均匀混合。

在使用本实用新型一种畜牧养殖用混料一体式装置时,首先,使用人员将粉状饲料从进料口2倒入,将牧草通过粉碎口3内侧的粉碎扇4进行粉碎,在粉状饲料进入主体1中的时候,喷头9对粉状饲料进行喷洒,增加湿重,使粉状饲料更加容易进行混合搅拌,在将牧草进行粉碎的时候,粉碎口3内侧防护扇10对一捆捆的牧草进行固定,将其进行集中粉碎,之后两者通过搅拌柱7进行混合搅拌,搅拌完毕后通过出料口8排出。

以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
