技术领域
本实用新型属于移动终端技术领域，具体为一种具有防尘功能的移动终端触摸屏。
背景技术
触摸屏在社会生活中越来越常见，并且使用于各种场合，有的场合会产生很多灰尘，在屏幕不使用时，容易在屏幕上积累灰尘，影响屏幕的使用，而现在人们往往是使用擦拭布对屏幕进行清理，需要随时携带擦拭布，同时擦拭完成后仍有可能再次落灰，给使用带来不便。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种具有防尘功能的移动终端触摸屏，解决了需要人为对屏幕灰尘进行擦拭的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有防尘功能的移动终端触摸屏，包括框体，所述框体内壁的正面与屏幕的背面固定连接，所述框体内壁的下表面设置有钩环，所述框体内壁的右侧面与电动液压杆的右端固定连接。
所述电动液压杆的左端与移动板的右侧面固定连接，所述移动板的背面开设有限位槽，所述限位槽内壁设置有刷板，所述刷板的背面设置有除尘布，所述框体内壁的左右两侧面均设置有轴承，两个所述轴承内设置有同一转轴。
所述转轴表面设置有固定块，所述转轴的表面设置有发条弹簧，所述发条弹簧的两端分别与轴承的左侧面和固定块的右侧面固定连接，所述转轴的表面设置有遮尘布，所述遮尘布的下表面设置有挂钩。
作为本实用新型的进一步方案：所述移动板的右侧面设置有滑套，所述滑套内设置有滑杆，所述滑杆的左端与卡槽内壁的左侧面搭接，所述卡槽开设在刷板的右侧面，所述滑杆的右端与推板的左侧面固定连接，所述滑杆的表面设置有伸缩弹簧，所述伸缩弹簧的两端分别与滑套的右侧面和推板的左侧面固定连接。
作为本实用新型的进一步方案：所述移动板的右侧面与加湿器的左侧面固定连接，所述加湿器设置为两个。
作为本实用新型的进一步方案：所述刷板的高度大于屏幕的高度，所述遮尘布的长度大于屏幕的长度。
作为本实用新型的进一步方案：所述电动液压杆设置为两个，所述挂钩和钩环均设置为两个，所述挂钩和钩环的位置相对应。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该具有防尘功能的移动终端触摸屏，通过电动液压杆、移动板、刷板、加湿器，转轴、轴承、固定块和遮尘布之间的相互配合，当需要对屏幕进行清理时，首先控制电动液压杆伸长，同时电动液压杆带动移动板和刷板向左移动，当屏幕需要进行防尘处理时，此时向下拉动遮尘布至挂钩与钩环之间稳定接触，同时遮尘布带动转轴和发条弹簧转动，使本装置可以自动对屏幕进行清理，同时对屏幕进行防尘处理，更加快捷有效的保证屏幕的整洁。
2、该具有防尘功能的移动终端触摸屏，通过滑杆、滑套、伸缩弹簧和卡槽之间的相互配合，当需要对刷板进行拆卸清洗时，首先通过拉动滑杆使滑杆与卡槽内壁分离，从而完成刷板的拆卸，方便对刷板进行清洗。
3、该具有防尘功能的移动终端触摸屏，通过设置加湿器，可以在清洗完成后对屏幕周围进行加湿处理，减少静电的产生，从而减少屏幕上灰尘的积累。
附图说明

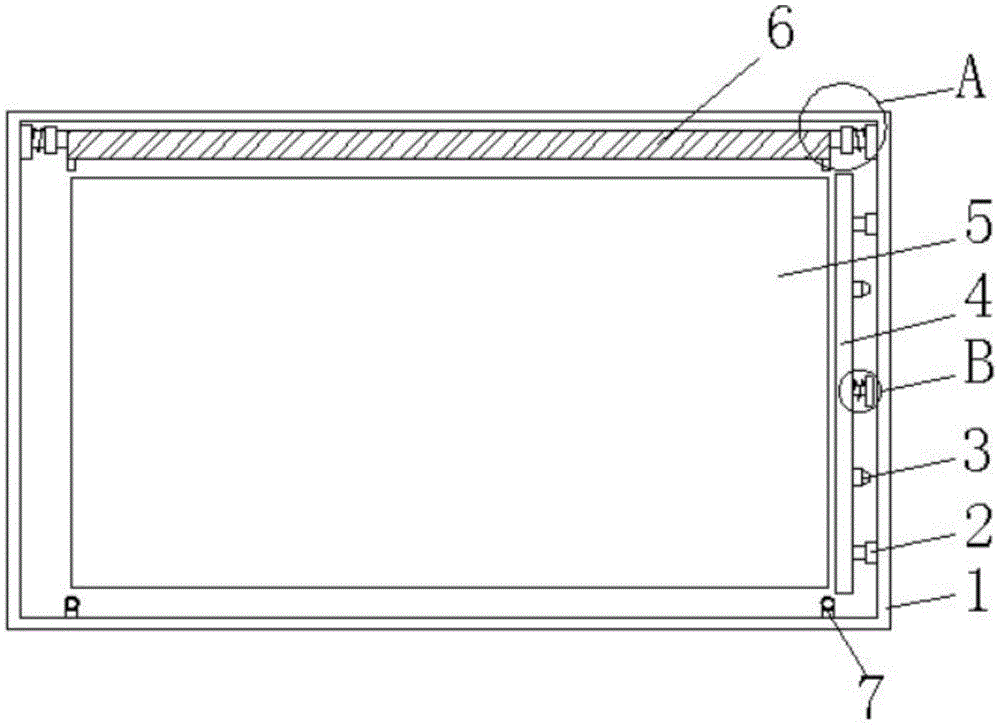

图1为本实用新型正视剖面的结构示意图；
图2为本实用新型移动板右视的结构示意图；
图3为本实用新型A部分放大的结构示意图；
图4为本实用新型B部分放大的结构示意图；
图5为本实用新型移动板正视剖面的结构示意图；
图6为本实用新型C部分放大的结构示意图；
图7为本实用新型正视的结构示意图；
图8为本实用新型挂钩左视的结构示意图；
图9为本实用新型钩环正视的结构示意图；
图中：1框体、2电动液压杆、3加湿器、4移动板、5屏幕、6遮尘布、7钩环、8轴承、9发条弹簧、10固定块、11转轴、12挂钩、13限位槽、14刷板、15除尘布、16滑杆、17伸缩弹簧、18滑套、19卡槽、20推板。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-9所示，本实用新型提供一种技术方案：一种具有防尘功能的移动终端触摸屏，包括框体1，框体1内壁的正面与屏幕5的背面固定连接，框体1内壁的下表面设置有钩环7，通过设置钩环7和挂钩12，可以在遮尘布6下拉之后对遮尘布6进行固定，使遮尘布6保持稳定，框体1内壁的右侧面与电动液压杆2的右端固定连接，电动液压杆2设置为两个，挂钩12和钩环7均设置为两个，挂钩12和钩环7的位置相对应。
电动液压杆2的左端与移动板4的右侧面固定连接，移动板4的右侧面与加湿器3的左侧面固定连接，加湿器3设置为两个，通过设置加湿器3，可以在清洗完成后对屏幕5周围进行加湿处理，减少静电的产生，从而减少屏幕5上灰尘的积累，刷板14板的高度大于屏幕5的高度，遮尘布6的长度大于屏幕5的长度，移动板4的背面开设有限位槽13，移动板4的右侧面设置有滑套18，滑套18内设置有滑杆16，滑杆16的左端与卡槽19内壁的左侧面搭接，卡槽19开设在刷板14的右侧面，滑杆16的右端与推板20的左侧面固定连接，滑杆16的表面设置有伸缩弹簧17，伸缩弹簧17的两端分别与滑套18的右侧面和推板20的左侧面固定连接，通过滑杆16、滑套18、伸缩弹簧17和卡槽19之间的相互配合，首先拉动滑杆16使伸缩弹簧17伸长至滑杆16与卡槽19内壁分离，从而完成刷板14的拆卸，便于刷板14的清洗，限位槽13内壁设置有刷板14，通过电动液压杆2、移动板4和刷板14之间的相互配合，首先控制电动液压杆2伸长带动移动板4和刷板14向左移动，从而对屏幕5上的灰尘进行处理，刷板14的背面设置有除尘布15，框体1内壁的左右两侧面均设置有轴承8，两个轴承8内设置有同一转轴11，通过设置轴承8和转轴11，可以在遮尘布6带动转轴11转动时，使转轴11的转动更加顺畅。
转轴11表面设置有固定块10，转轴11的表面设置有发条弹簧9，通过设置发条弹簧9，在挂钩12和钩环7分离之后，发条弹簧9用自身弹力带动转轴11转动，从而对遮尘布6进行收卷，发条弹簧9的两端分别与轴承8的左侧面和固定块10的右侧面固定连接，转轴11的表面设置有遮尘布6，遮尘布6的下表面设置有挂钩12，通过设置遮尘布6，可以对屏幕5正面进行遮挡，在不使用屏幕5时，防止灰尘落在屏幕5表面。
本实用新型的工作原理为：
S1、当使用本装置时，首先控制电动液压杆2伸长，从而带动移动板4和刷板14向左移动，同时控制加湿器3工作，当清理完成后，控制电动液压杆2缩短至初始位置，并使加湿器3停止工作，此时完成对屏幕5的清理和对屏幕5周围的加湿处理；
S2、当需要对刷板14进行更换时，此时拉动推板20使滑杆16向右移动，同时伸缩弹簧17伸长当滑杆16与卡槽19内壁分离，此时对刷板14进行拆卸，同时将新的刷板14放入限位槽13内；
S3、然后松开推板20，同时伸缩弹簧17带动滑杆16向左移动穿过滑套18并移动至卡槽19内，此时完成对刷板14的更换，然后向下拉动遮尘布6，同时带动转轴11和伸缩弹簧17转动，使挂钩12与钩环7内壁稳定接触，此时完成对屏幕5的遮挡。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
