技术领域
本实用新型属于手机触摸屏技术领域，具体为一种具有防辐射功能的手机触摸屏。
背景技术
随着科技的日益发展，移动通讯行业的发展极为迅速，智能设备尤其是智能手机的普及日益加快，而手机触摸屏作为人机交互的重要组成部分在用户的日常生活中应用的十分广泛，但手机在工作时会发出一定剂量的电磁辐射，日积月累会对人体造成伤害，且手机的屏幕易碎，对人们的生活造成不便。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种具有防辐射功能的手机触摸屏，解决了手机在工作时会发出一定剂量的电磁辐射，手机的屏幕易碎的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有防辐射功能的手机触摸屏，包括金属支架，所述金属支架的背面开设有四个凹槽，所述凹槽内壁的左侧面与伸缩装置的左端固定连接，所述伸缩装置的右端与滑块的左侧面固定连接，所述卡槽的背面与支撑装置的正面搭接，所述支撑装置的底端与卡槽内壁的背面固定连接，所述滑块的正面卡接在卡槽内壁的正面，所述卡槽设置在手机本体内壁的右侧面，所述手机本体的右侧面卡接有滑套，两个所述滑套套接在同一个滑杆的外表面，所述滑杆的外表面套接有第二弹簧，所述第二弹簧的左端与滑杆的左端固定连接，所述第二弹簧的右端与滑套的左侧面固定连接，所述手机本体的左右两侧均开设有按压孔。
作为本实用新型的进一步方案：所述支撑装置包括支撑板，所述支撑板的正面与滑块的背面搭接，所述支撑板的背面与支撑柱的正面的一端固定连接，所述支撑柱的背面的一端与卡槽内壁的背面固定连接。
作为本实用新型的进一步方案：所述伸缩装置包括伸缩杆，所述伸缩杆的外表面套接有第一弹簧，所述第一弹簧和伸缩杆的左端均与凹槽内壁的左侧面固定连接，所述第一弹簧和伸缩杆的右端均与滑块的右侧面固定连接。
作为本实用新型的进一步方案：所述金属支架内从上到下依次固定连接有石墨烯触摸屏、紫外光固体胶、防辐射层、钢化玻璃、金属掺杂物和透明导电薄膜。
作为本实用新型的进一步方案：所述石墨烯触摸屏的正面从左到右依次开设有摄像孔、闪光孔、听筒孔和透光孔。
作为本实用新型的进一步方案：所述滑杆的数量为两个，所述滑杆设置在按压孔内。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该具有防辐射功能的手机触摸屏，通过设置石墨烯触摸屏，石墨烯触摸屏具有透明度高，高性能，更柔韧且耐用的特点，可以使手机的透明度提高，视野更加清晰，使用更加舒适，因设置有防辐射层，可以将手机在工作时对人体的伤害降低，方便安全。
2、该具有防辐射功能的手机触摸屏，通过设置滑杆滑套，滑杆向内伸出，将卡接在卡槽内的滑块向外挤出，伸缩杆和第一弹簧向内收缩，滑块滑出卡槽，可以方便工作人员对金属支架的拆卸，方便快捷。
3、该具有防辐射功能的手机触摸屏，通过设置支撑装置，在滑块滑入卡槽内，搭接在支撑板的上表面，可以对金属支架限位，避免晃动。
附图说明

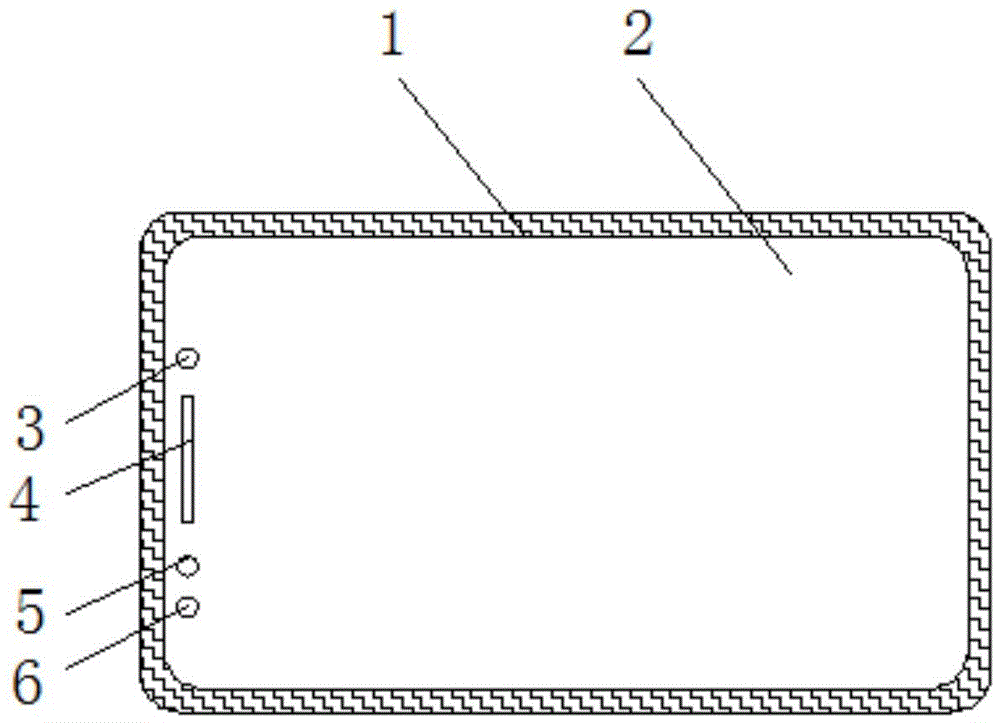

图1为本实用新型正视的结构示意图；
图2为本实用新型仰视剖面的结构示意图；
图3为本实用新型左视的结构示意图；
图4为本实用新型A处放大的结构示意图；
图5为本实用新型金属支架左视的剖面结构示意图；
图中：1金属支架、2石墨烯触摸屏、3透光孔、4听筒孔、5闪光孔、6摄像孔、7紫外光固体胶、8防辐射层、9钢化玻璃、10金属掺杂物、11透明导电薄膜、12滑套、13手机本体、14按压孔、15滑杆、16支撑装置、161支撑板、162支撑柱、17卡槽、18凹槽、19伸缩装置、191伸缩杆、192第一弹簧、20滑块、21第二弹簧。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-5所示，本实用新型提供一种技术方案：一种具有防辐射功能的手机触摸屏，包括金属支架1，金属支架1内从上到下依次固定连接有石墨烯触摸屏2、紫外光固体胶7、防辐射层8、钢化玻璃9、金属掺杂物10和透明导电薄膜11，石墨烯触摸屏2的正面从左到右依次开设有摄像孔6、闪光孔5、听筒孔4和透光孔3，通过设置石墨烯触摸屏2，石墨烯触摸屏2具有透明度高，高性能，更柔韧且耐用的特点，可以使手机的透明度提高，视野更加清晰，使用更加舒适，金属支架1的背面开设有四个凹槽18，凹槽18内壁的左侧面与伸缩装置19的左端固定连接，伸缩装置19包括伸缩杆191，伸缩杆191的外表面套接有第一弹簧192，第一弹簧192和伸缩杆191的左端均与凹槽18内壁的左侧面固定连接，第一弹簧192和伸缩杆191的右端均与滑块20的右侧面固定连接，通过设置伸缩装置19，利用伸缩杆191和第一弹簧192的弹力，可以方便滑块20滑出和卡入卡槽17，方便快捷，伸缩装置19的右端与滑块20的左侧面固定连接，卡槽17的背面与支撑装置16的正面搭接，支撑装置16的底端与卡槽17内壁的背面固定连接，支撑装置16包括支撑板161，支撑板161的正面与滑块20的背面搭接，支撑板161的背面与支撑柱162的正面的一端固定连接，支撑柱162的背面的一端与卡槽17内壁的背面固定连接，通过设置支撑装置16，在滑块20滑入卡槽17内，搭接在支撑板161的上表面，可以对金属支架1限位，避免晃动，滑块20的正面卡接在卡槽17内壁的正面，卡槽17设置在手机本体13内壁的右侧面，手机本体13的右侧面卡接有滑套12，两个滑套12套接在同一个滑杆15的外表面，滑杆15的外表面套接有第二弹簧21，第二弹簧21的左端与滑杆15的左端固定连接，滑杆15的数量为两个，滑杆15设置在按压孔14内，通过设置滑杆15，滑杆15向内伸出，将卡接在卡槽17内的滑块20向外挤出，伸缩杆191和第一弹簧192向内收缩，滑块20滑出卡槽17，可以方便工作人员对金属支架1的拆卸，方便快捷，第二弹簧21的右端与滑套12的左侧面固定连接，手机本体13的左右两侧均开设有按压孔14。
本实用新型的工作原理为：
S1、当工作人员需要安装时，将金属支架1放置手机本体13的上表面，向下按压，滑块20向内压缩伸缩杆191和第一弹簧192；
S2、利用伸缩杆191和第一弹簧192的弹力，将滑块20弹入卡槽17内，当工作人员需要拆卸时，通过工具放置在按压孔14内，同时相向按压滑杆15；
S3、滑杆15向内挤压滑块20，伸缩杆191和第一弹簧192向内收缩，滑块20滑出卡槽17，工作人员再将金属支架1取出。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
