技术领域
本实用新型涉及消防管技术领域，尤其为一种消防管吊具。
背景技术
消防管是指用于消防方面，连接消防设备、器材，输送消防灭火用水，气体或者其他介质的管道材料，由于特殊需求，消防管道的厚度与材质都有特殊要求，并喷红色油漆，输送消防用水，按材质可以分为球墨给水铸铁管、铜管、不锈钢管、合金管及复合型管材、塑料管材，此处写的是不锈钢管制作而成的消防管，消防管在使用时，需要将消防管吊起到高处，在现有技术中，大多都是用绳子绑着或者用吊环吊上高处，不够稳定，消防管重心不稳，容易晃动，且大都是一根一根的往上吊起，因此，针对这一现状，迫切需要开发一种装配式板房消防管固定吊具，以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的在于提供一种装配式板房消防管固定吊具，改善现有技术的不足，其能够使消防管在向上吊起的时候更加稳定，重心更稳，不易晃动，还可以同时吊起若干根消防管，该结构设计合理，实用性强。
本实用新型的实施例是这样实现的：
一种装配式板房消防管固定吊具，包括吊环、链条、固定环、横梁、通电螺线管、铁心、线圈、保护套、消防管、微型吊环、固定绳、固定块和环形凹槽，所述吊环下方固定连接有链条，所述链条下端固定连接有固定环，所述固定环下方固定连接有横梁，所述横梁下方固定连接有通电螺线管，所述通电螺线管内部固定安装有铁心，所述铁心外表面设置有线圈，所述通电螺线管外围套接有保护套，所述通电螺线管下方套接有消防管，所述通电螺线管下端固定连接有微型吊环，所述微型吊环下端固定连接有固定绳，所述固定绳下端转动连接有固定块，所述固定块中部设置有环形凹槽。
优选的，所述通电螺线管与外界电源电性连接。
优选的，所述通电螺线管与保护套通过螺栓连接在一起。
优选的，所述横梁下方固定连接有通电螺线管，且通电螺线管呈阵列分布。
优选的，所述固定块为左大右小的中空柱，且中空柱左端和右端均设有互相匹配的螺纹。
优选的，所述固定块中部设置有环形凹槽。
有益效果：
(1)本实用新型通过设置固定块并在消防管吊起后，将若干个固定块螺纹连接在一起，可以使消防管重心更稳，不易晃动。
(2)本实用新型的优点在于，通过在横梁上设置若干个通电螺线管，并呈阵列分布，这样设置，可以使该装置在通电后一次可以吊起若干根消防管，大大的提高了工作效率。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

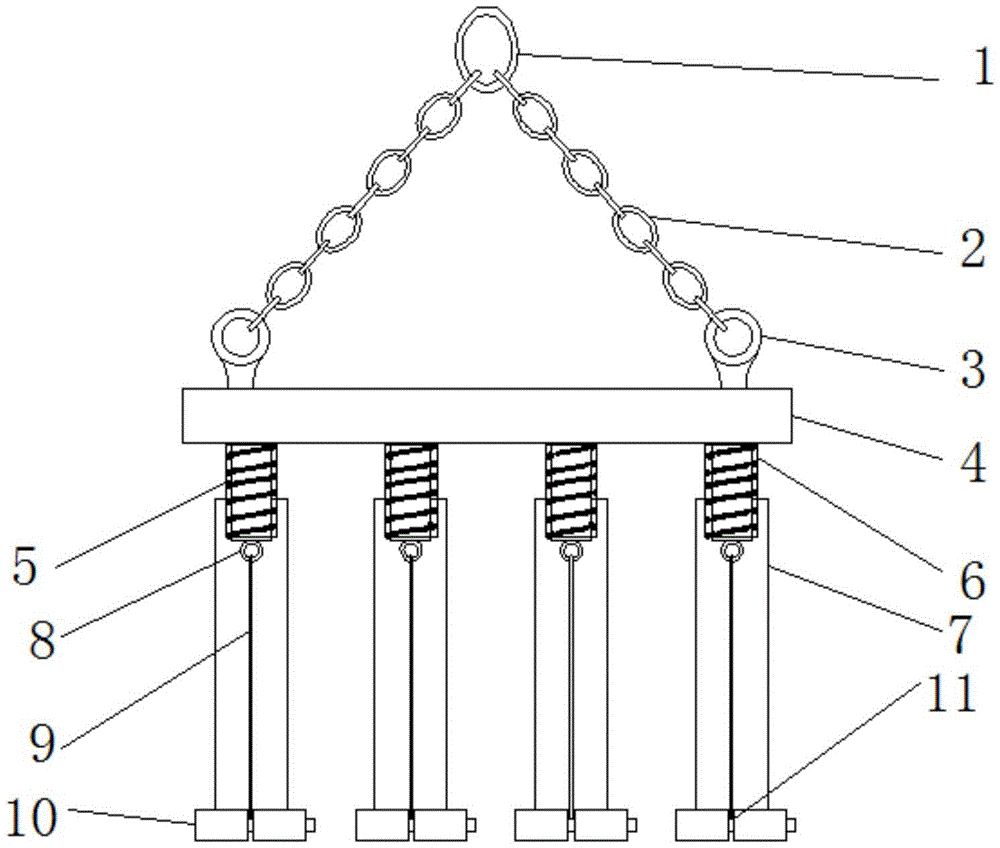

图1为本实用新型的整体结构示意图。
图2为本实用新型的通电螺线管和保护套的结构示意图。
图中：1-吊环、2-链条、3-固定环、4-横梁、5-通电螺线管、51-铁心、52-线圈、6-保护套、7-消防管、8-微型吊环、9-固定绳、10-固定块和11-环形凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型实施例中，一种装配式板房消防管固定吊具，包括吊环1、链条2、固定环3、横梁4、通电螺线管5、铁心51、线圈52、保护套6、消防管7、微型吊环8、固定绳9、固定块10和环形凹槽11，吊环1下方固定连接有链条2，链条2下端固定连接有固定环3，固定环3下方固定连接有横梁4，横梁4下方固定连接有通电螺线管5，通电螺线管5内部固定安装有铁心51，铁心51外表面设置有线圈52，通电螺线管5外围套接有保护套6，通电螺线管5下方套接有消防管7，通电螺线管5下端固定连接有微型吊环8，微型吊环8下端固定连接有固定绳9，固定绳9下端转动连接有固定块10，固定块10中部设置有环形凹槽11。
其中，通电螺线管5与外界电源电性连接，这样设置可以在通电后，使线圈52通电，通电螺线管5内部的铁心51产生电磁力将消防管7吸起。
其中，通电螺线管5与保护套6通过螺栓连接在一起，这样设置可以把保护套6固定在通电螺线管5上，更好的保护通电螺线管5，使通电螺线管5的工作寿命更长。
其中，横梁4下方固定连接有通电螺线管5，且通电螺线管5呈阵列分布，这样设置，可以使该装置在通电后一次可以吊起若干根消防管7，大大的提高了工作效率。
其中，固定块10为左大右小的中空柱，且中空柱左端和右端均设有互相匹配的螺纹，这样设置可以使固定块10之间螺纹连接在一起，可以使消防管7重心更稳，不易晃动，有效避免吊起的消防管7相互碰撞而造成磨损。
其中，固定块10中部设置有环形凹槽11，这样设置可以让固定绳9转动连接在凹槽11内，避免固定块10通过转动与其它固定块10螺纹连接时，固定绳9也随着一起转动，与固定块10缠绕在一起。
工作原理，首先，将通电螺线管5与外界电源电性连接，使线圈52通电，通电螺线管5内部的铁心51产生电磁力将消防管7吸起，微型吊环8下端固定连接有固定绳9，固定绳9下端转动连接有固定块10，使连着固定绳9的固定块10立着穿过消防管7到达消防管底端，将固定块10平着放置，因为固定块10中部设置有环形凹槽11，可以让固定绳9转动连接在凹槽11内，避免固定块10与其它固定块10转动连接时，固定绳9也随着一起转动，固定绳9多圈缠绕在固定块10表面，将各个固定块10通过转动的方式螺纹连接在一起可以使消防管7重心更稳，不易晃动，有效避免吊起的消防管7相互碰撞而造成磨损，横梁4下方固定连接有通电螺线管5，且通电螺线管5呈阵列分布，这样设置，可以使该装置在通电后一次可以吊起若干根消防管7，大大的提高了工作效率。
