技术领域
本实用新型属于安全防护技术领域，具体为一种安防设备底盘连接装置。
背景技术
安防设备是能够提供预防或保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害和不出现事故的安全状态，从而防范的手段达到或实现安全的目的设备或器材，目前，居民小区大多路灯杆上安装有安防摄像头，然而，由于现有的连接装置大多是用螺栓进行连接，使得工作人员在对安防设备底盘进行安装时，安装速度慢，且由于螺栓长时间暴露在外面，螺栓会发生锈蚀，在工作人员进行拆卸时，操作麻烦，增加了工作人员的工作负担。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种安防设备底盘连接装置，解决了现有的连接装置大多是用螺栓进行连接，使得工作人员在对安防设备底盘进行安装时，安装速度慢，且由于螺栓长时间暴露在外面，螺栓会发生锈蚀，在工作人员进行拆卸时，操作麻烦，增加了工作人员的工作负担的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种安防设备底盘连接装置，包括底座，所述底座内壁的下表面开设有两个滑槽，所述滑槽内滑动连接有第一滑块，所述第一滑块的正面通过销轴与连接杆的底端活动连接，所述连接杆的顶端通过销轴与固定块的正面活动连接，且两个连接杆的正面均通过销轴与两个滑杆的背面活动连接，所述滑杆的右端固定连接有第二滑块。
所述滑杆和第二滑块均滑动连接在滑筒内，且两个第二滑块的相对面固定连接有同一个第一弹簧，所述第一弹簧设置在滑筒内，所述固定块的上表面与横板的下表面固定连接，所述横板设置在底座内，所述横板的上表面卡接有转动机构，所述转动机构的顶端固定连接有载板，所述载板的上表面固定连接有橡胶垫和限位块，所述橡胶垫的上表面与底盘的下表面搭接。
所述限位块卡接在限位槽内，所述限位槽开设在底盘的下表面，所述底盘的左右两侧面均开设有卡槽，所述卡槽内卡接有卡块，所述卡块的右侧面与伸缩机构的左端固定连接，所述伸缩机构的右端与凹槽内壁的右侧面固定连接，所述凹槽开设在底座内壁的右侧面。
作为本实用新型的进一步方案：所述限位块的形状设置为矩形。
作为本实用新型的进一步方案：所述滑槽的形状设置为T形，所述第一滑块的形状设置为T形。
作为本实用新型的进一步方案：所述橡胶垫的上表面设置有防滑纹。
作为本实用新型的进一步方案：所述滑杆截面的形状设置为矩形，所述第二滑块的形状设置为矩形。
作为本实用新型的进一步方案：所述伸缩机构包括伸缩杆，所述伸缩杆的外表面套接有第二弹簧，所述伸缩杆和第二弹簧的右端均与凹槽内壁的右侧面固定连接，所述伸缩杆和第二弹簧的左端均与卡块的右侧面固定连接。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该安防设备底盘连接装置，通过设置转动机构，使得工作人员在对安防设备进行拆卸时，工作人员压动底盘，横板向下运动，使得卡块从卡槽内移出，转动底盘，使得卡块和卡槽相错位，工作人员缓缓的拉动底盘，使得底盘便可从底座内拆卸出来，使得该连接装置在拆卸时，省时省力，降低工作人员的工作强度。
2、该安防设备底盘连接装置，通过卡块和卡槽，在对安防设备进行安装时，工作人员把限位孔对准限位块，向下压动底盘，使得底盘挤压卡块，使得伸缩机构收缩，待卡块对准卡槽时，伸缩机构伸长，卡块卡进卡槽，工作人员便完成对底盘的安装，操作简单，提高了工作人员的工作效率。
3、该安防设备底盘连接装置，通过设置限位块，使得限位块可对底盘进行限位，使得其不会因外界的震动而发生偏移，避免底盘与底座发生碰撞。
附图说明

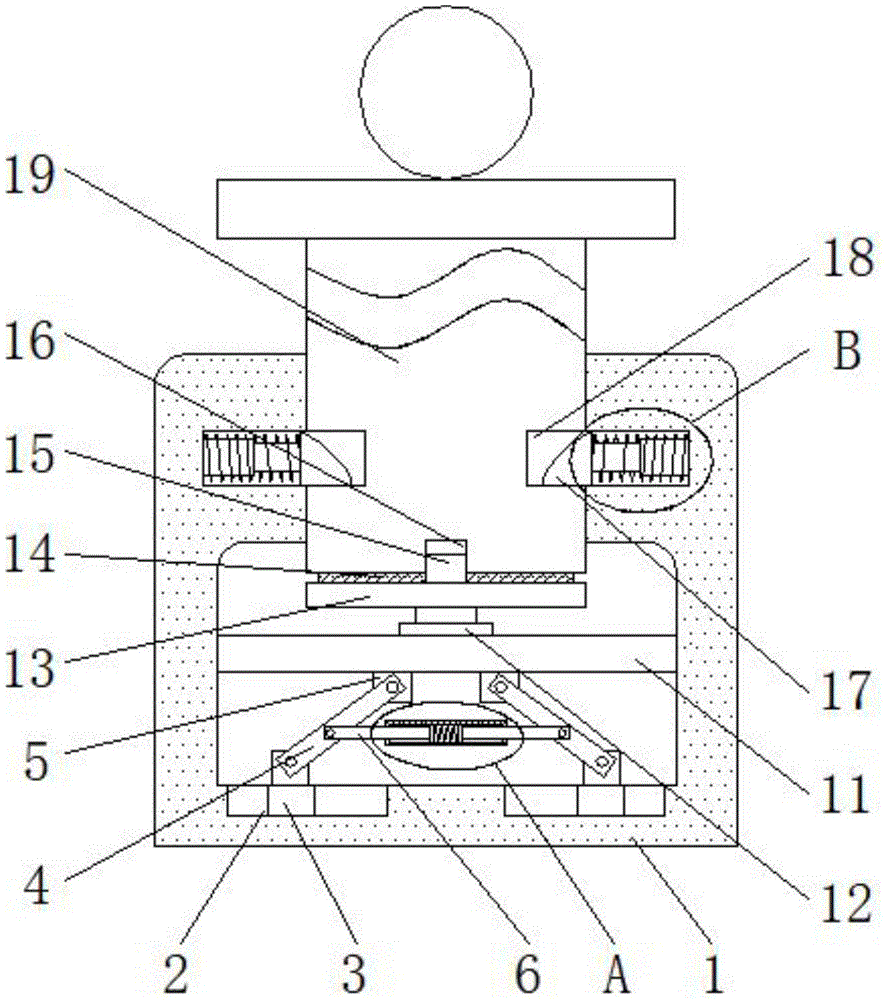

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型A处放大的结构示意图；
图3为本实用新型B处放大的结构示意图；
图中：1底座、2滑槽、3第一滑块、4连接杆、5固定块、6滑杆、7第二滑块、8滑筒、9凹槽、10第一弹簧、11横板、12转动机构、13载板、14橡胶垫、15限位块、16限位槽、17卡块、18卡槽、19底盘、20伸缩机构、201第二弹簧、202伸缩杆。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-3所示，本实用新型提供一种技术方案：一种安防设备底盘连接装置，包括底座1，底座1内壁的下表面开设有两个滑槽2，滑槽2内滑动连接有第一滑块3，滑槽2的形状设置为T形，第一滑块3的形状设置为T形，通过设置滑槽2和第一滑块3，因滑槽2和第一滑块3的形状设置为T形，使得第一滑块3可以平稳的在滑槽2内滑动，使得横板11可以在底座1内平稳的上下运动，第一滑块3的正面通过销轴与连接杆4的底端活动连接，连接杆4的顶端通过销轴与固定块5的正面活动连接，且两个连接杆4的正面均通过销轴与两个滑杆6的背面活动连接，滑杆6的右端固定连接有第二滑块7。
滑杆6和第二滑块7均滑动连接在滑筒8内，且两个第二滑块7的相对面固定连接有同一个第一弹簧10，通过设置第一弹簧10，使得底盘19在拆卸后，两个第二滑块7在第一弹簧10弹力的作用下相向运动，使得横板11可自动回到起始位置，第一弹簧10设置在滑筒8内，滑杆6截面的形状设置为矩形，第二滑块7的形状设置为矩形，通过设置滑杆6和第二滑块7，因第二滑块7的形状设置为矩形，使得第二滑块7可以较为平稳的在滑筒8内滑动，使得第二滑块7在滑动时不会发生转动，固定块5的上表面与横板11的下表面固定连接，横板11设置在底座1内，横板11的上表面卡接有转动机构12，转动机构12的顶端固定连接有载板13，载板13的上表面固定连接有橡胶垫14和限位块15，限位块15的形状设置为矩形，橡胶垫14的上表面设置有防滑纹，通过设置限位块15，使得其可对底盘19进行限位，使得底盘19不会因震动而左右晃动，使得底盘19不会与底座1的内壁发生撞击，使得底盘19和底座1不会因撞击而发生损坏，橡胶垫14的上表面与底盘19的下表面搭接，通过设置橡胶垫14，因橡胶垫14的上表面设置有防滑纹，可增大橡胶垫14与底盘19的摩擦，使得而工作人员在转动底盘19时，底盘19可以通过橡胶垫14带动载板13转动，使得底盘19不会在橡胶垫14上打滑。
限位块15卡接在限位槽16内，限位槽16开设在底盘19的下表面，底盘19的左右两侧面均开设有卡槽18，卡槽18内卡接有卡块17，卡块17的右侧面与伸缩机构20的左端固定连接，伸缩机构20的数量设置为两个，卡槽18的数量设置为两个，伸缩机构20的右端与凹槽9内壁的右侧面固定连接，伸缩杆202的外表面套接有第二弹簧201，伸缩杆202和第二弹簧201的右端均与凹槽9内壁的右侧面固定连接，伸缩杆202和第二弹簧201的左端均与卡块17的右侧面固定连接，凹槽9开设在底座1内壁的右侧面。
本实用新型的工作原理为：
S1、当需要对底盘19进行安装时，首先工作人员把底盘19下表面开设的限位槽16对限位块15，然后压动底盘19，使得底盘19的侧面挤压卡块17，使得伸缩机构20收缩，继续向下挤压，待卡块17对准卡槽18时，卡块17在伸缩机构20的作用下卡进卡槽18，底盘19便安装完成；
S2、当需要对底盘19进行拆时，工作人员向下压动底盘19，两个第一滑块3相互远离，使得两个连接杆4带动两个滑杆6相互远离，使得第一弹簧10伸长，使得横板11向下运动，从而使得卡块17从卡槽18内移出；
S3、其次，工作人员转动底盘19，使得底盘19通过橡胶垫14带动转动机构12转动，使得卡块17和卡槽18发生错位，工作人员缓缓的拉动底盘19，使得底盘19便可从底座1内拆出。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
