一种防止雨水内灌的户外信号基站箱

技术领域

本实用新型涉及户外信号基站箱技术领域，更具体的，涉及一种防止雨水内灌的户外信号基站箱。

背景技术

基站即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台；

因基站箱通常安装于户外，且需要收发信号，并内部通电，而基站箱在进行工作时，需要使用散热孔对内部进行散热，当雨天时，雨水易通过散热孔进入基站箱内部，从而使得现有的基站箱无法防止雨水进入内部。

实用新型内容

本实用新型旨在于解决背景中现有的基站箱无法防止雨水进入的问题，从而提供一种防止雨水内灌的户外信号基站箱。

为实现上述目的，本实用新型提供如下技术方案：一种防止雨水内灌的户外信号基站箱，包括主体，所述主体的正面旋转连接有封闭门，所述封闭门的外侧环绕嵌接有密封层；

所述主体的正面安装有防护架，所述防护架靠近主体的一侧贯穿有散热孔，所述防护架的两侧贯穿有排气槽，所述排气槽内部的两端安装有阻隔球体；

所述主体底部的内部安装有冷凝管，所述冷凝管靠近主体外侧的一侧贯穿连接有出水管，所述冷凝管靠近主体底部的一端贯穿有进汽孔，所述主体底部的两侧安装有支撑球体，所述支撑球体的外侧安装有固定锥。

优选的，所述固定锥呈锥状设置，所述固定锥呈扇形分布于支撑球体的外侧，且固定锥贯穿土壤内部。

优选的，所述冷凝管呈倾斜状分布于主体底部的两侧，所述出水管贯穿冷凝管的一侧并延伸至主体的外侧，且进汽孔贯穿有多个于主体的下端。

优选的，所述阻隔球体和支撑球体均呈半圆弧状设置，所述阻隔球体设置有多个分布于排气槽的内部，且阻隔球体之间间隔2-4cm。

优选的，所述排气槽呈倾斜15-45°设置，且排气槽均匀分布有4-8个于防护架的两侧。

优选的，所述散热孔贯穿有多个于主体的表面，且主体通过散热孔与排气槽贯穿连接。

优选的，所述防护架呈半圆弧状设置，所述防护架的内部呈中空状设置，且防护架对应安装于散热孔外侧。

优选的，所述封闭门的外侧安装有铰链，所述密封层安装于主体与封闭门之间，且密封层为橡胶材质密封层。

本实用新型提供了一种防止雨水内灌的户外信号基站箱，具有以下有益效果：

1、该种防止雨水内灌的户外信号基站箱设置有防护架，使得可通过防护架对散热孔进行防护，避免在雨天时雨水通过散热孔进入主体内部，且能够通过密封层对封闭门和主体的内侧进行密封，避免雨水通过缝隙进入主体内部，从而达到了能够对防止雨水进入主体内部的效果。

2、该种防止雨水内灌的户外信号基站箱设置有排气槽，使得可通过排气槽辅助散热孔内部热气进行散热，而通过排气槽呈倾斜状设置，使得当雨水进入排气槽内部后，可排气槽倾斜设置辅助雨水排出排气槽内部，且能够通过阻隔球体进一步阻挡雨水进入防护架内部，从而达到了能够避免雨水进入防护架内部的效果。

3、该种防止雨水内灌的户外信号基站箱设置有冷凝管，当主体底部雨水渗透至主体内部时，水汽进入通过进汽孔进入冷凝管内部，并冷凝管将雨水进行收集，雨水通过出水管排出主体底部，从而达到了能够避免雨水进入主体内部的效果。

附图说明

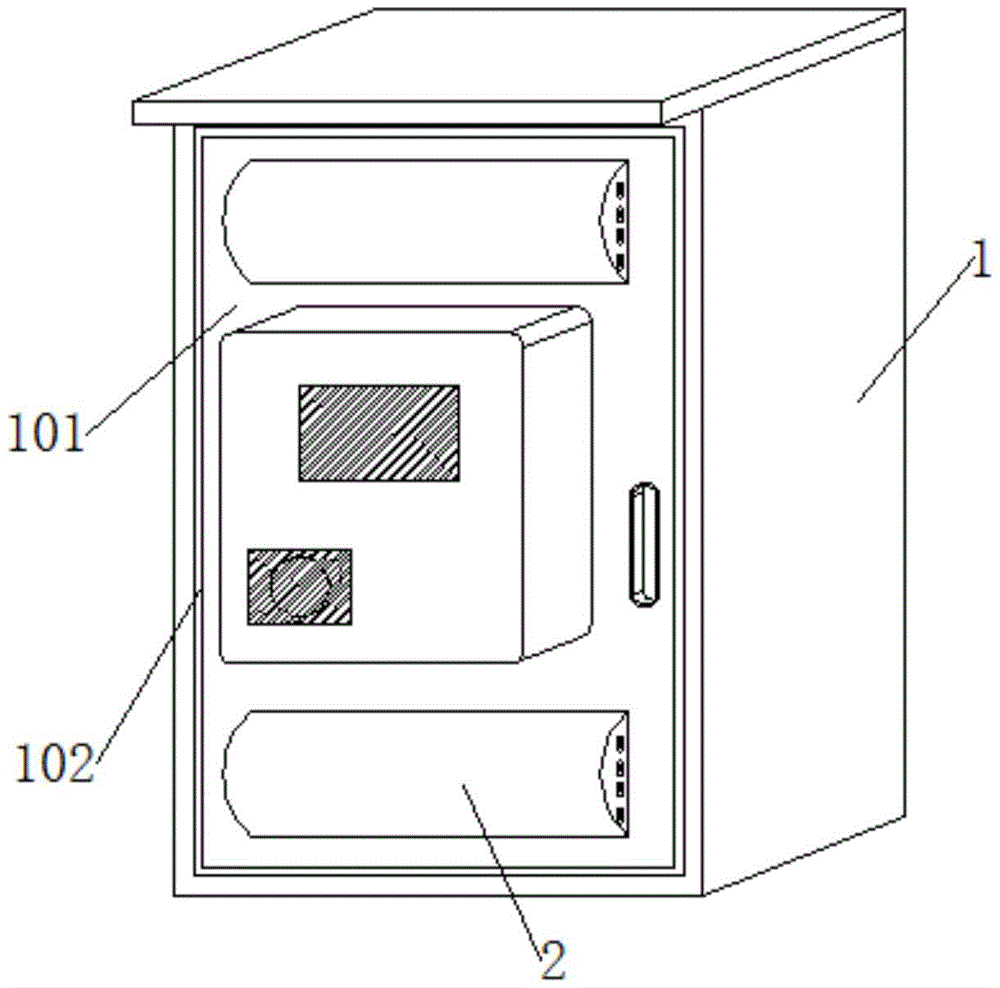

图1为本实用新型的整体结构示意图。

图2为本实用新型的防护架剖面结构示意图。

图3为本实用新型的图2中A处剖面结构示意图。

图4为本实用新型的主体局部剖面结构示意图。

图1-4中：1-主体，101-封闭门，102-密封层，2-防护架，201-散热孔，202-排气槽，203-阻隔球体，3-冷凝管，301-出水管，302-进汽孔，4-支撑球体，401-固定锥。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型实施例中，一种防止雨水内灌的户外信号基站箱，包括主体1，主体1的正面旋转连接有封闭门101，封闭门101的外侧环绕嵌接有密封层102；

主体1的正面安装有防护架2，防护架2靠近主体1的一侧贯穿有散热孔201，防护架2的两侧贯穿有排气槽202，排气槽202内部的两端安装有阻隔球体203；

主体1底部的内部安装有冷凝管3，冷凝管3靠近主体1外侧的一侧贯穿连接有出水管301，冷凝管3靠近主体1底部的一端贯穿有进汽孔302，主体1底部的两侧安装有支撑球体4，支撑球体4的外侧安装有固定锥401。

在本实施例中：固定锥401呈锥状设置，固定锥401呈扇形分布于支撑球体4的外侧，且固定锥401贯穿土壤内部，通过设置有固定锥401，使得可通过固定锥401方便主体1与地面进行限位，且能够通过支撑球体4将主体1与地面进行分隔，避免雨水渗透至主体1的内部。

在本实施例中：冷凝管3呈倾斜状分布于主体1底部的两侧，出水管301贯穿冷凝管3的一侧并延伸至主体1的外侧，且进汽孔302贯穿有多个于主体1的下端，设置有冷凝管3，当主体1底部雨水渗透至主体1内部时，水汽进入通过进汽孔302进入冷凝管3内部，并冷凝管3将雨水进行收集，雨水通过出水管301排出主体1底部，从而达到了能够避免雨水进入主体1内部的效果。

在本实施例中：阻隔球体203和支撑球体4均呈半圆弧状设置，阻隔球体203设置有多个分布于排气槽202的内部，且阻隔球体203之间间隔2-4cm，通过设置有阻隔球体203，能够通过阻隔球体203高于排气槽202内部高度，进而能够进一步阻挡雨水进入防护架2内部。

在本实施例中：排气槽202呈倾斜15-45°设置，且排气槽202均匀分布有4-8个于防护架2的两侧，设置有排气槽202，使得可通过排气槽202辅助散热孔201内部热气进行散热，而通过排气槽202呈倾斜状设置，使得当雨水进入排气槽202内部后，可通过排气槽202倾斜设置辅助雨水排出排气槽202内部，从而达到了能够避免雨水进入防护架2内部的效果。

在本实施例中：散热孔201贯穿有多个于主体1的表面，且主体1通过散热孔201与排气槽202贯穿连接，通过设置有散热孔201，使得可通过散热孔201和排气槽202贯穿连接，能够方便该种信号基站箱进行散热。

在本实施例中：防护架2呈半圆弧状设置，防护架2的内部呈中空状设置，且防护架2对应安装于散热孔201外侧，设置有防护架2，使得可通过防护架2对散热孔201进行防护，避免在雨天时雨水通过散热孔201进入主体1内部，从而达到了能够对防止雨水进入主体1内部的效果。

在本实施例中：封闭门101的外侧安装有铰链，密封层102安装于主体1与封闭门101之间，且密封层102为橡胶材质密封层102，通过设置有密封层102，能够通过密封层102对封闭门101和主体1的内侧进行密封，避免雨水通过缝隙进入主体1内部。

在使用本实用新型一种防止雨水内灌的户外信号基站箱时，首先将主体1进行安装，将固定锥401贯穿至土壤内部，能够通过支撑球体4将主体1与地面进行分隔，避免雨水渗透至主体1的内部，当雨天时，主体1底部雨水渗透至主体1内部时，水汽进入通过进汽孔302进入冷凝管3内部，并冷凝管3将雨水进行收集，雨水通过出水管301排出主体1底部，可通过排气槽202辅助散热孔201内部热气进行散热，而通过排气槽202呈倾斜状设置，使得当雨水进入排气槽202内部后，可通过排气槽202倾斜设置辅助雨水排出排气槽202内部，从而达到了能够避免雨水进入防护架2内部的效果，可通过防护架2对散热孔201进行防护，避免在雨天时雨水通过散热孔201进入主体1内部，且能够通过密封层102对封闭门101和主体1的内侧进行密封，避免雨水通过缝隙进入主体1内部。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
