技术领域
本实用新型涉及工业废水技术领域，具体是工业废水脱硫处理装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。
为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量，必须从系统中排放一定量的废水，废水主要来自石膏脱水和清洗系统，但是这类设备在实际使用过程中，现有装置在对沉淀和废水进行分离时，分离的速较慢，而且滤膜在分离时易被沉淀堵塞，同时现有的装置对污水水质的处理程度不够高。因此，需要在现有的工业废水脱硫处理装置上进行进一步研究，提供一种新的工业废水脱硫处理装置。
实用新型内容
本实用新型旨在于解决现有装置在对沉淀和废水进行分离时，分离的速较慢，而且滤膜在分离时易被沉淀堵塞，同时现有的装置对污水水质的处理程度不够高的技术问题，提供一种工业废水脱硫处理装置，通过设置分离模块、滤网等部件，能够对固液的分离的速度更快，同时滤膜不会被堵塞，对污水水质的处理程度更高，对于工业废水技术领域具有广泛的实用性。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水脱硫处理装置，包括调节室，所述调节室一侧通过管道固定连接有混合室，所述混合室下方嵌套设置有分离模块，所述分离模块下方一侧嵌套设置有残渣收集室，所述分离模块下方另一侧嵌套设置有消毒室，所述调节室上方通过螺栓活动连接有滤网，所述混合室上方嵌入设置有添加料进口，所述混合室上沿下方固定连接有驱动电机，所述驱动电机下方传动连接有搅拌爪，所述混合室下底面嵌入设置有混合室，所述消毒室内部嵌入设置有紫外线消毒灯；
所述分离模块包括分隔口、滤膜、出料口、出水口、震动块，所述分隔口位于阀门正下方，所述分隔口一侧通过螺栓固定连接有震动块，所述分隔口下表面嵌入设置有滤膜和出水口，所述滤膜位于出水口上方，所述分隔口另一侧贯穿设置有出料口。
作为本实用新型进一步的方案，所述滤膜为高分子滤膜。
作为本实用新型进一步的方案，所述分隔口呈上开口设置，且分隔口与水平面之间的夹角为三十五度。
作为本实用新型进一步的方案，所述出水口与消毒室呈贯穿设置，所述出料口与残渣收集室呈贯穿设置。
作为本实用新型进一步的方案，所述添加料进口为石灰乳、有机硫、絮凝剂添加料进口。
作为本实用新型进一步的方案，所述震动块、驱动电机、紫外线消毒灯均通过导线与外界电源之间电性连接。
与现有技术相比，本实用新型的有益效果如下：
通过设有分隔口呈上开口设置，且分隔口与水平面之间的夹角为三十五度，分隔口一侧通过螺栓固定连接有震动块，震动块可以使得分隔口发生震动，加快固液分离的速度，使得沉淀顺着倾斜的分隔口进入到残渣收集室中，废水通过滤膜过滤从出水口进入到消毒室中，相比于现有的装置，此设置对固液的分离的速度更快，同时震动块使得滤膜不会被堵塞，实用性更强，解决了现有装置对固液分离不够完善的问题；
通过在消毒室内部嵌入设置有紫外线消毒灯，紫外线消毒灯可以对污水进行大范围的消毒，配合高分子滤膜的选择性过滤，使得装置对污水水质的处理程度更高，对污水的处理也更加的到位，解决了现有装置对污水处理不够到位的问题。
综上所述，整个装置结构稳定，对固液的分离的速度更快，同时滤膜不会被堵塞，对污水水质的处理程度更高，有很高的推广价值。
附图说明

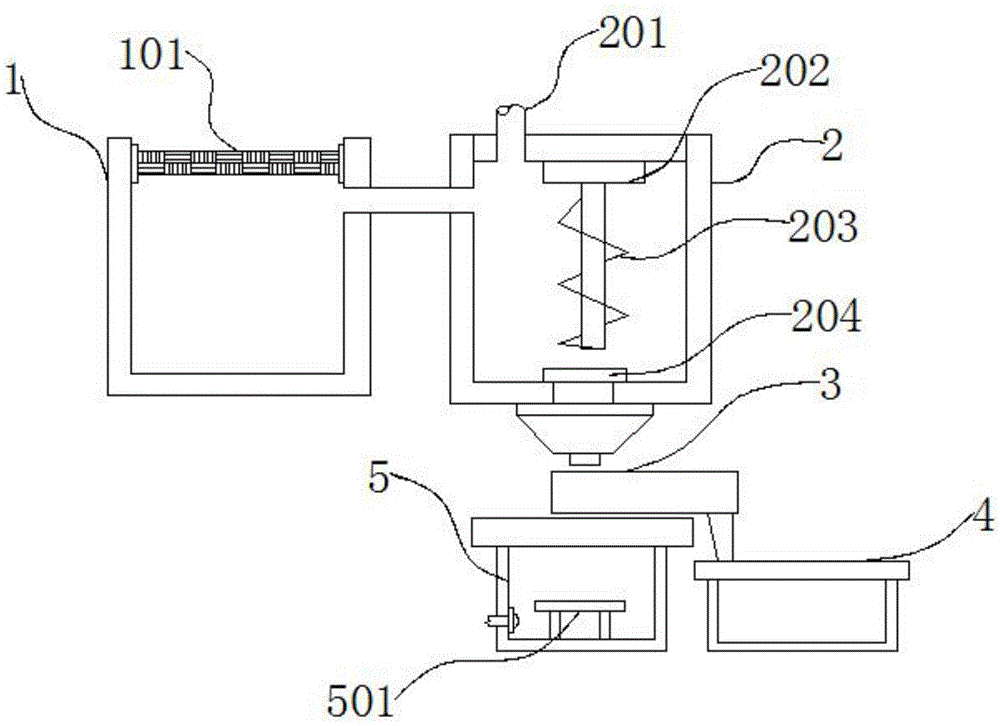

图1为本实用新型的整体侧面内部结构示意图。
图2为本实用新型的分离模块结构示意图。
图中：1-调节室，2-混合室，3-分离模块，4-残渣收集室，5-消毒室，6-震动块，101-滤网，201-添加料进口，202-驱动电机，203-搅拌爪，204-阀门，301-分隔口，302-滤膜，303-出料口，304-出水口，501-紫外线消毒灯。
具体实施方式
下面将结合本实用新型实施例中的附图1～2，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型的驱动电机202、搅拌爪203、调节室1、紫外线消毒灯501、震动块6、滤膜302均可在市场或者私人订购所得。
本使用新型中：紫外线消毒灯501(型号为UV)。
本使用新型中：驱动电机202(型号为MRD19)。
实施例一：
本实用新型提供了一种工业废水脱硫处理装置，包括调节室1，调节室1一侧通过管道固定连接有混合室2，混合室2下方嵌套设置有分离模块3，分离模块3下方一侧嵌套设置有残渣收集室4，分离模块3下方另一侧嵌套设置有消毒室5，调节室1上方通过螺栓活动连接有滤网101，混合室2上方嵌入设置有添加料进口201，混合室2上沿下方固定连接有驱动电机202，驱动电机202下方传动连接有搅拌爪203，混合室2下底面嵌入设置有混合室2，消毒室5内部嵌入设置有紫外线消毒灯501；
分离模块3包括分隔口301、滤膜302、出料口303、出水口304、震动块6，分隔口301位于阀门204正下方，分隔口301一侧通过螺栓固定连接有震动块6，分隔口301下表面嵌入设置有滤膜302和出水口304，滤膜302位于出水口304上方，分隔口301另一侧贯穿设置有出料口303。
紫外线消毒灯可以对污水进行大范围的消毒，配合高分子滤膜的选择性过滤，使得装置对污水水质的处理程度更高，对污水的处理也更加的到位。
实施例二：
本实用新型提供了一种工业废水脱硫处理装置，其中，滤膜302为高分子滤膜302，分隔口301呈上开口设置，且分隔口301与水平面之间的夹角为三十五度，出水口304与消毒室5呈贯穿设置，出料口303与残渣收集室4呈贯穿设置，添加料进口201为石灰乳、有机硫、絮凝剂添加料进口201，震动块6、驱动电机202、紫外线消毒灯501均通过导线与外界电源之间电性连接。
在使用本实用新型提供的一种工业废水脱硫处理装置时，首先，保证装置功能的完整性，到此完成装置的准备工作，然后给装置通上电，将污水倒入到调节室1，对其的PH值进行调节，接着，污水进入到混合室2中，驱动电机202驱动搅拌爪203对污水进行搅拌，同时从添加料进口201加入石灰乳、有机硫、絮凝剂等，使重金属以氢氧化物和硫化物的形式沉淀，再然后打开阀门204，使得废水以及沉淀进入到分隔口301中，高分子滤膜302对固液体进行分离，震动块6可以使得分隔口301发生震动，加快固液分离的速度，使得沉淀顺着倾斜的分隔口301进入到残渣收集室4中，废水通过出水口304进入到消毒室5中，紫外线消毒灯501发出紫外线对废水进行杀毒。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
