技术领域
本实用新型属于卸料装置技术领域，具体涉及一种可自动排序的轴承卸料装置。
背景技术
轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度，但是现在对轴承卸料时，没有对轴承进行排序，都是杂乱的堆放，还需要人们再次去整理，浪费了人力，耗费了时间。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种可自动排序的轴承卸料装置，具有自动排序的特点。
为实现上述目的，本实用新型提供如下技术方案：一种可自动排序的轴承卸料装置，包括基座和支撑腿，所述基座表面固定连接有第一电动推杆，所述第一电动推杆另一端固定连接有电机箱，所述电机箱内壁固定连接有第一正反电机，所述第一正反电机输出轴固定连接有螺纹柱，所述电机箱内壁固定连接有第一轴承，所述螺纹柱另一端穿设在第一轴承内，所述螺纹柱表面螺纹连接有螺纹帽，所述电机箱内壁开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块另一端固定连接在螺纹帽侧面，所述螺纹帽侧表面固定连接有固定块，所述固定块另一端固定连接有卡板，所述卡板表面搭接有放置箱。
优选的，所述支撑腿侧面固定连接有支撑板，所述支撑板共有两个且对称连接在支撑腿侧面，所述支撑腿侧面固定连接有第二正反电机，所述第二正反电机输出轴固定连接有第一转轴，所述支撑板表面穿设有第二轴承，所述第一转轴穿设在第二轴承内，所述第一转轴表面固定连接有第一转辊，另一个所述支撑板表面固定连接有第三轴承，所述第一转轴穿设在第三轴承内。
优选的，其中一个所述支撑板侧面固定连接有第四轴承，所述第四轴承内穿设有第二转轴，所述第二转轴表面固定连接有第二转辊，另一个所述支撑板侧面固定连接有第五轴承，所述第二转轴另一端穿设在第五轴承内，所述第一转辊与第二转辊通过传送带传动连接。
优选的，所述支撑板表面固定连接有固定板，所述固定板侧面固定连接有第一固定台，所述第一固定台侧面设置有固定杆，所述第一固定台通过销轴与固定杆活动连接，所述固定板侧面固定连接有第二固定台。
优选的，所述第二固定台侧面设置有第二电动推杆，所述第二固定台通过销轴与第二电动推杆活动连接，所述固定杆表面固定连接有第三固定台，所述第二电动推杆另一端通过销轴与第三固定台活动连接，所述固定板共有两个，且对称连接在支撑板表面，其中一个所述固定板表面固定连接有控制开关。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过设置第一正反电机、螺纹柱和螺纹帽，使得人们在对载有放置箱的卡板左右移动过程中，人们通过控制开关控制第一正反电机转动，第一正反电机转动带动螺纹柱转动，螺纹柱转动带动螺纹帽移动，在第一正反电机、螺纹柱和螺纹帽的共同作用下，使得人们在对载有放置箱的卡板左右移动过程中更加便捷，通过设置滑槽和滑块，使得人们在对载有放置箱的卡板左右移动过程中，在滑槽和滑块的共同作用下，使得人们在对载有放置箱的卡板左右移动过程中载有放置箱的卡板得以定向移动，避免了载有放置箱的卡板左右移动时发生偏移，通过设置第二电动推杆和固定杆，使得人们在卸料时，在第二电动推杆和固定杆的相互配合下，使得人们在卸料时材料得以从合适的位置移出，避免了卸料时材料发生偏移。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

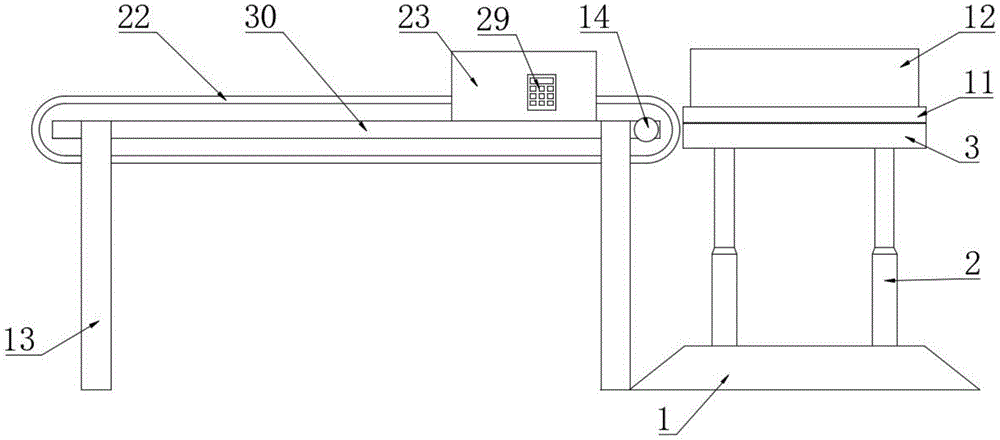

图1为本实用新型正视的结构示意图；
图2为本实用新型正视剖面的结构示意图；
图3为本实用新型侧面局部剖视的结构示意图；
图4为本实用新型俯视的结构示意图；
图中：1、基座；2、第一电动推杆；3、电机箱；4、第一正反电机；5、螺纹柱；6、第一轴承；7、螺纹帽；8、滑槽；9、滑块；10、固定块；11、卡板；12、放置箱；13、支撑腿；14、第二正反电机；15、第二轴承；16、第一转辊；17、第三轴承；18、第四轴承；19、第二转轴；20、第二转辊；21、第五轴承；22、传送带；23、固定板；24、第一固定台；25、固定杆；26、第二固定台；27、第二电动推杆；28、第三固定台；29、控制开关；30、支撑板；31、第一转轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-4，本实用新型提供以下技术方案：一种可自动排序的轴承卸料装置，包括基座1和支撑腿13，所述基座1表面固定连接有第一电动推杆2，所述第一电动推杆2另一端固定连接有电机箱3，所述电机箱3内壁固定连接有第一正反电机4，所述第一正反电机4输出轴固定连接有螺纹柱5，所述电机箱3内壁固定连接有第一轴承6，所述螺纹柱5另一端穿设在第一轴承6内，所述螺纹柱5表面螺纹连接有螺纹帽7，通过设置第一正反电机4、螺纹柱5和螺纹帽7，使得人们在对载有放置箱12的卡板11左右移动过程中，人们通过控制开关29控制第一正反电机4转动，第一正反电机4转动带动螺纹柱5转动，螺纹柱5转动带动螺纹帽7移动，在第一正反电机4、螺纹柱5和螺纹帽7的共同作用下，使得人们在对载有放置箱12的卡板11左右移动过程中更加便捷，所述电机箱3内壁开设有滑槽8，所述滑槽8内滑动连接有滑块9，通过设置滑槽8和滑块9，使得人们在对载有放置箱12的卡板11左右移动过程中，在滑槽8和滑块9的共同作用下，使得人们在对载有放置箱12的卡板11左右移动过程中载有放置箱12的卡板11得以定向移动，避免了载有放置箱12的卡板11左右移动时发生偏移，所述滑块9另一端固定连接在螺纹帽7侧面，所述螺纹帽7侧表面固定连接有固定块10，所述固定块10另一端固定连接有卡板11，所述卡板11表面搭接有放置箱12。
具体的，所述支撑腿13侧面固定连接有支撑板30，所述支撑板30共有两个且对称连接在支撑腿13侧面，所述支撑腿13侧面固定连接有第二正反电机14，所述第二正反电机14输出轴固定连接有第一转轴31，所述支撑板30表面穿设有第二轴承15，所述第一转轴31穿设在第二轴承15内，所述第一转轴31表面固定连接有第一转辊16，另一个所述支撑板30表面固定连接有第三轴承17，所述第一转轴31穿设在第三轴承17内。
具体的，其中一个所述支撑板30侧面固定连接有第四轴承18，所述第四轴承18内穿设有第二转轴19，所述第二转轴19表面固定连接有第二转辊20，另一个所述支撑板30侧面固定连接有第五轴承21，所述第二转轴19另一端穿设在第五轴承21内，所述第一转辊16与第二转辊20通过传送带22传动连接。
具体的，所述支撑板30表面固定连接有固定板23，所述固定板23侧面固定连接有第一固定台24，所述第一固定台24侧面设置有固定杆25，通过设置第二电动推杆27和固定杆25，使得人们在卸料时，在第二电动推杆27和固定杆25的相互配合下，使得人们在卸料时材料得以从合适的位置移出，避免了卸料时材料发生偏移，所述第一固定台24通过销轴与固定杆25活动连接，所述固定板23侧面固定连接有第二固定台26。
具体的，所述第二固定台26侧面设置有第二电动推杆27，所述第二固定台26通过销轴与第二电动推杆27活动连接，所述固定杆25表面固定连接有第三固定台28，所述第二电动推杆27另一端通过销轴与第三固定台28活动连接，所述固定板23共有两个，且对称连接在支撑板30表面，其中一个所述固定板23表面固定连接有控制开关29。
本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置放置到合适的位置，当人们需要对材料进行排序卸料时，人们通过控制开关29控制第二正反电机14转动，第二正反电机14转动带动传送带22工作，传送带22工作将材料进行移动，然后人们通过控制开关29控制第二电动推杆27伸长，第二电动推杆27伸长使得材料得以从适合的位置移出，然后人们通过控制开关29控制第一正反电机4运作，第一正反电机4运作带动载有放置箱12的卡板11左右移动，载有放置箱12的卡板11左右移动使得材料得以在放置箱12内排序，当放置箱12第一层排序完成后，人们通过控制开关29控制第一电动推杆2伸缩，第一电动推杆2伸缩带动载有放置箱12的卡板11向下移动，载有放置箱12的卡板11向下移动从而使得材料放置到放置箱12内，方便了人们对材料的排序。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
