技术领域
本实用新型涉及消防救援技术领域，更具体的，涉及一种快速投放救生装置技术领域。
背景技术
淹溺，是指人淹没于水中，由于水吸入肺内或喉挛所致窒息，其中水吸入肺内的溺水死完率高达90％，所以在游泳池等场馆在营业期间周围都有多个救生员值班，但是游泳池由于面积限制，意外发生时就能得到快速的救援，呼救者生还可能性极大，而当意外发生在大型湖泊、河流、或是海洋中时，呼救者与施救人员有时距离能相差数百米，救援人员携带救生设备往往需要花十几分钟游过去才能到达，而快艇等较快的救援设备赶赴救援现场最快也要花费数分钟，而救援时间能缩短的越少就越能增加呼救者生还的可能，且如果使用直升机救援，虽然速度上得到了弥补，但是直升机的调配过程繁琐，且直升机救援还要考虑海浪以及风速等不可抗因数的影响。
于是，实用新型人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种预设安置的快速投放救生装置，以期达到更具有更加实用价值性的目的。
实用新型内容
本实用新型的目的在于提供一种预设安置的快速投放救生装置，以解决上述背景技术中提出的现有的溺水救援装置存在投放范围小，救援速度慢的问题
本实用新型快速投放救生装置的与功效，由以下具体技术手段所达成：
一种预设安置的快速投放救生装置，包括发射架、发射管、导线、装置外壳、螺旋桨、舱室一、防水闭合板、固定板、舱室二、插槽、凹槽、摄像头、牵引弹、网、管道、压缩气囊、充气开关、挂钩、压柱、出气孔，所述发射架内部中间嵌套设置有发射管，所述发射架通过发射管固定连接有导线，所述发射架通过发射管卡接设置有装置外壳，且装置外壳一侧末端与导线相连接，所述装置外壳后侧卡接设置有螺旋桨，所述螺旋桨前端表面卡接设置有舱室一，所述舱室一顶部表面四周活动连接有防水闭合板，所述防水闭合板内侧顶部表面固定连接有固定板，所述舱室一顶部表面固定连接有舱室二，且舱室二与舱室二相契合，所述舱室二外侧表面嵌套设置有插槽，且插槽与固定板呈卡接设置，所述舱室二底部四周嵌套设置有凹槽，所述舱室二顶部表面设置有摄像头，所述舱室二通过凹槽卡接设置有牵引弹，所述牵引弹一侧末端固定连接有网，且网位于舱室二内部，所述网内部嵌套设置有管道，所述网外侧表面固定连接有压缩气囊，所述舱室二内部固定连接有充气开关，且充气开关位于凹槽上方，且网位于充气开关外侧，所述充气开关内部顶部卡接设置有压柱，所述压柱顶部四周固定连接有挂钩，且挂钩与网一侧末端相连接，所述压柱顶部卡接设置有出气孔，所述充气开关内部底端固定连接有气体发生罐，且气体发生罐与压柱底部相连接，且气体发生罐与出气孔、管道、压缩气囊呈贯通设置。
作为本实用新型进一步的方案：所述发射管内部设置有爆炸发射装置，且爆炸发射装置位于装置外壳尾部。
作为本实用新型进一步的方案：所述发射架设置有信号端，且信号端与控制开关呈信号连接，且发射架与导线、螺旋桨、摄像头、牵引弹呈电性连接。
作为本实用新型进一步的方案：所述舱室一位于螺旋桨一侧的内部设置有锂电池，舱室一内部设置有空腔。
作为本实用新型进一步的方案：所述牵引弹分布有六个，牵引弹之间呈同步设置，牵引弹之间呈六个不同方向，且牵引弹一侧末端均与网一端相连接。
作为本实用新型进一步的方案：所述网分为直线与环形线，网直线上均设置有管道和压缩气囊，网环形线上间隔设置有管道和压缩气囊，且网环形线之间呈间隔有间隙。
作为本实用新型进一步的方案：所述挂钩分布有六个，且挂钩与网直线相对应。
本实用新型提供了一种预设安置的快速投放救生装置，具有以下有益效果：
1、该种预设安置的快速投放救生装置设置有发射管，且发射管内部设置有爆炸发射装置，且爆炸发射装置位于装置外壳尾部，当发现有人落水需要救援时，通过控制开关控制爆炸发射装置在发射管内爆炸，对装置外壳形成反推力将装置外壳进行抛射，通过爆炸抛射能将进一步的增加该救援装置的抛射距离，以及提高救援装置的投放速度节省救援所需时间，极大提升救援率。
2、该种预设安置的快速投放救生装置设置有发射架，且发射架设置有信号端，且信号端与控制开关呈信号连接，且发射架与导线、螺旋桨、摄像头、牵引弹呈电性连接，当装置外壳被抛射出后，有时会比预射地点存在偏差，通过控制开关与导线传递信息至装置外壳，同时可控制螺旋桨将装置外壳移动至指定位置，通过摄像头进行拍摄传递实时录像为施救者提供位置参考，进一步的提升了该救援装置抛射后的精准度。
3、该种预设安置的快速投放救生装置设置有舱室一，且舱室一位于螺旋桨一侧的内部设置有锂电池，舱室一内部设置有空腔，到达指定位置后螺旋桨与舱室一分离，分离后由于锂电池质量使装置外壳尾部下垂，空腔使舱室二浮于水面以上，牵引弹分布有六个，牵引弹之间呈同步设置，牵引弹之间呈六个不同方向，且牵引弹一侧末端均与网一端相连接，然后控制开关控制牵引弹发射将网抛出展开，进一步的扩大救援装置单点的救援范围，网分为直线与环形线，网直线上均设置有管道和压缩气囊，网环形线上间隔设置有管道和压缩气囊，且网环形线之间呈间隔有间隙，当网完全抛出后网的中心点会产生一个向下的压力，从而挤压压柱，压柱被挤压后再挤压气体发生罐，气体发生罐迅速的将压缩气体由出气孔喷出传导至管道与压缩气囊内将压缩气囊展开，使网能浮在水面上，此时被施救者只要扶着网或是攀爬至网上平躺等待进一步的救援即可，且由于网展开后具有较大的轮廓，在水面上能较容易的被察觉，进而增加进一步救援的效率。
4、该种预设安置的快速投放救生装置设置有挂钩，且挂钩分布有六个，且挂钩与网直线相对应，当网发射出后分布有六个的挂钩能均匀的从压柱六个面为其施加压力，进而使压柱能快速的下压气体发生罐。
综上，该种预设安置的快速投放救生装置具有广泛的实用性，以解决上述背景技术中提出的现有的现有的溺水救援装置存在投放范围小，救援速度慢的问题，有较高的推广价值。
附图说明

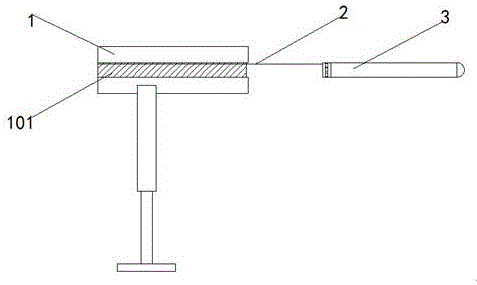

图1为本实用新型的发射架剖面结构示意图。
图2为本实用新型的装置外壳结构示意图。
图3为本实用新型的舱室二竖立结构示意图。
图4为本实用新型的防水闭合板分离结构示意图
图5为本实用新型的网俯视结构示意图
图6为本实用新型的压缩气囊展开结构示意图
图7为本实用新型的网折叠结构示意图
图8为本实用新型的网部分剖面结构示意图
图9为本实用新型的充气开关部分剖面结构示意图
图10为本实用新型的管道剖面结构示意图
图1-10中：1-发射架，101-发射管，2-导线，3-装置外壳，301-螺旋桨，3031-固定板，302-舱室一，303-防水闭合板，304-舱室二，3041-插槽，3042-凹槽，305-摄像头，4-牵引弹，5-网，501-管道，502-压缩气囊，6-充气开关，601-挂钩，602-压柱，603-出气孔，7-气体发生罐。
具体实施方式
下面，将详细说明本实用新型的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本实用新型，但应当理解该描述并非要把本实用新型限制于该示例性的实施例。相反，本实用新型将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本实用新型的精神和范围内。
请参阅图1至10，本实用新型实施例中，一种预设安置的快速投放救生装置，包括发射架1、发射管101、导线2、装置外壳3、螺旋桨301、舱室一302、防水闭合板303、固定板3031、舱室二304、插槽3041、凹槽3042、摄像头305、牵引弹4、网5、管道501、压缩气囊502、充气开关6、挂钩601、压柱602、出气孔603和气体发生罐7，发射架1内部中间嵌套设置有发射管101，发射架1通过发射管101固定连接有导线2，发射架1通过发射管101卡接设置有装置外壳3，且装置外壳3一侧末端与导线2相连接，装置外壳3后侧卡接设置有螺旋桨301，螺旋桨301前端表面卡接设置有舱室一302，舱室一302顶部表面四周活动连接有防水闭合板303，防水闭合板303内侧顶部表面固定连接有固定板3031，舱室一302顶部表面固定连接有舱室二304，且舱室二304与舱室二304相契合，舱室二304外侧表面嵌套设置有插槽3041，且插槽3041与固定板3031呈卡接设置，舱室二304底部四周嵌套设置有凹槽3042，舱室二304顶部表面设置有摄像头305，舱室二304通过凹槽3042卡接设置有牵引弹4，牵引弹4一侧末端固定连接有网5，且网5位于舱室二304内部，网5内部嵌套设置有管道501，网5外侧表面固定连接有压缩气囊502，舱室二304内部固定连接有充气开关6，且充气开关6位于凹槽3042上方，且网5位于充气开关6外侧，充气开关6内部顶部卡接设置有压柱602，压柱602顶部四周固定连接有挂钩601，且挂钩601与网5一侧末端相连接，压柱602顶部卡接设置有出气孔603，充气开关6内部底端固定连接有气体发生罐7，且气体发生罐7与压柱602底部相连接，且气体发生罐7与出气孔603、管道501、压缩气囊502呈贯通设置。
进一步的：发射管101内部设置有爆炸发射装置，且爆炸发射装置位于装置外壳3尾部，当发现有人落水需要救援时，通过控制开关控制爆炸发射装置在发射管101内爆炸，对装置外壳3形成反推力将装置外壳3进行抛射，通过爆炸抛射能将进一步的增加该救援装置的抛射距离，以及提高救援装置的投放速度节省救援所需时间，极大提升救援率。
进一步的：发射架1设置有信号端，且信号端与控制开关呈信号连接，且发射架1与导线2、螺旋桨301、摄像头305、牵引弹4呈电性连接，当装置外壳3被抛射出后，有时会比预射地点存在偏差，通过控制开关与导线2传递信息至装置外壳3，同时可控制螺旋桨301将装置外壳3移动至指定位置，通过摄像头305进行拍摄传递实时录像为施救者提供位置参考，进一步的提升了该救援装置抛射后的精准度。
进一步的：舱室一302位于螺旋桨301一侧的内部设置有锂电池，舱室一302内部设置有空腔，到达指定位置后螺旋桨301与舱室一302分离，分离后由于锂电池质量使装置外壳3尾部下垂，空腔使舱室二304浮于水面以上，牵引弹4分布有六个，牵引弹4之间呈同步设置，牵引弹4之间呈六个不同方向，且牵引弹4一侧末端均与网5一端相连接，然后控制开关控制牵引弹4发射将网5抛出展开，进一步的扩大救援装置单点的救援范围，网5分为直线与环形线，网5直线上均设置有管道501和压缩气囊502，网5环形线上间隔设置有管道501和压缩气囊502，且网5环形线之间呈间隔有间隙，当网5完全抛出后网5的中心点会产生一个向下的压力，从而挤压压柱602，压柱602被挤压后再挤压气体发生罐7，气体发生罐7迅速的将压缩气体由出气孔603喷出传导至管道501与压缩气囊502内将压缩气囊502展开，使网5能浮在水面上，此时被施救者只要扶着网5或是攀爬至网5上平躺等待进一步的救援即可，且由于网5展开后具有较大的轮廓，在水面上能较容易的被察觉，进而增加进一步救援的效率。
进一步的：挂钩601分布有六个，且挂钩601与网5直线相对应，当网5发射出后分布有六个的挂钩601能均匀的从压柱602六个面为其施加压力，进而使压柱602能快速的下压气体发生罐7。
在使用本实用新型一种预设安置的快速投放救生装置时，首先，检查装置是否安装完毕，检查是否接入电源，然后当发现有人落水需要救援时，通过控制开关控制爆炸发射装置在发射管101内爆炸，对装置外壳3形成反推力将装置外壳3进行抛射，当装置外壳3被抛射出后，有时会比预射地点存在偏差，通过控制开关与导线2传递信息至装置外壳3，同时可控制螺旋桨301将装置外壳3移动至指定位置，通过摄像头305进行拍摄传递实时录像为施救者提供位置参考，到达指定位置后螺旋桨301与舱室一302分离，分离后由于锂电池质量使装置外壳3尾部下垂，空腔使舱室二304浮于水面以上，固定板3031与插槽3041分离，防水闭合板303向四面展开，然后控制开关控制牵引弹4发射将网5抛出展开，当网5完全抛出后网5的中心点会产生一个向下的压力，从而挤压压柱602，压柱602被挤压后再挤压气体发生罐7，气体发生罐7迅速的将压缩气体由出气孔603喷出传导至管道501与压缩气囊502内将压缩气囊502展开，使网5能浮在水面上，此时被施救者只要扶着网5或是攀爬至网5上平躺等待进一步的救援即可。
综上所述，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
