技术领域
本实用新型涉及日常家具技术领域，尤其涉及一种木凳的新型连接支撑结构。
背景技术
木凳是日常广泛使用的用具，是人们日常生活中的得力的辅助用品，现有的简易木凳不仅使用方便、且易于搬动，同时年代久远的、和采用珍贵木材制造的木凳又具有一定的收藏价值。
现有技术中，有众多研究和探讨木凳的期刊、专利和文献资料，其中有一篇专利号为CN201510146107.1的专利案公开了一种木凳子，该种木凳，包括凳面、3个支撑腿、圆柱形连接件，圆柱形连接件垂直设置，3个支撑腿倾斜设置，3个支撑腿中部均匀铰连接在所述圆柱形连接件上，3个支撑腿交叉设置，3个支撑腿顶部设置所述凳面。本实用新型结构特别简单，设计非常精巧，加工制造容易，便于推广，舒适感好。
再如申请号为：CN201810123367.0的中国实用新型专利中，公开了一种组合式木凳，包括凳板，凳板经连接结构连接有凳脚；凳板包括一对侧限位框，一对侧限位框的一端经固定板连接，另一端铰接有活动板，固定板的中部设有连接杆，所述活动板的中部设有通孔，连接杆的外端部穿过通孔且设有外螺纹，外螺纹上设有紧固螺母，一对侧限位框内设有多块依次排列的条形板；连接结构包括三角形外套管和圆形内套管，三角形外套管的三个侧面上分别设有定位通孔，圆形内套管上设有与定位通孔配合的弹性销机构，弹性销机构包括滑道，滑道的出口处设有限制台阶，滑道内设有插销，插销的侧部设有挡片，挡片上设有大弹簧，插销底部设有小弹簧。本实用新型能方便搬运、运输和维修，降低运输成本。
基于上述检索发现，上述实用新型专利在使用时均存在：
1.木凳在使用过程中，随着人体自身重力的下压和外力的扭动，易使木凳的连接处发生松动，久而久之会使木凳整体松散、甚至散架而不利于使用；
2.在寒冷的冬季，木凳在使用的过程中对体弱的老人不具备丝毫的增暖功效；
3.在实际使用时不具备防滑的功效。
于是，实用新型人有鉴于此，秉持多年对该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种木凳的新型连接支撑结构，以期达到更具有实用价值的目的。
实用新型内容
本实用新型的目的在于提供一种木凳的新型连接支撑结构，以解决上述背景技术中提出的易使木凳的连接处发生松动和在寒冷的冬季，木凳在使用的过程中对体弱的老人不具备丝毫增暖功效以及防滑的问题。
本实用新型木凳的新型连接支撑结构的目的与功效，由以下具体技术手段所达成：
一种木凳的新型连接支撑结构，其中，该木凳的新型连接支撑结构包括有：凳板、暖垫、支撑棍、开槽、固定木轴、凹陷孔、连接杆、加固杆、凸孔、防滑垫；
所述暖垫设于凳板中端的内侧，且暖垫与凳板配套设置，所述支撑棍均匀分布在凳板的下端，且支撑棍的顶部与凳板为紧密嵌套连接，所述连接杆均位于凳板的下端，且连接杆的一侧均与支撑棍通过卡位卡接设置，所述开槽固定设置在支撑棍的内侧，所述固定木轴均位于开槽内侧的一端，且固定木轴均与开槽为一体化设置，所述固定木轴的一侧分别均匀分布有凹陷孔，所述加固杆位于连接杆的一端，且加固杆与连接杆为一体化设置，所述凸孔分别均匀分布在加固杆的一侧，且凸孔均与加固杆为一体化设置，所述连接杆的底端均设有防滑垫，且防滑垫均通过小型螺钉与连接杆保持固定连接。
优选的，所述开槽整体呈“横向的葫芦”状，且开槽的最右端中部设有开孔。
优选的，所述固定木轴均呈“长方形”状，且固定木轴左右两侧的长度均为3cm。
优选的，所述凹陷孔均与凸孔的面积大小保持一致。
优选的，所述凹陷孔和凸孔的数量均为4个，且凹陷孔和凸孔均呈“横向排列”设置。
优选的，所述防滑垫的厚度为2cm。
与现有结构相较之下，本实用新型具有如下优点：
1.本实用新型提供的木凳通过开槽、固定木轴、凹陷孔和凸孔可使木凳具备可靠的紧密连接结构，可保证木凳在长久使用后同样具备牢固的连接性，提升了使用的安全性。
2.本实用新型提供的木凳由于暖垫与凳板为配套设置，使本木凳通过暖垫可提升使用的灵活性，同时通过暖垫亦可保证在寒冷的冬季对体弱老人提供一丝温暖，以避免寒气从凳板进入体内，辅助性提升了对健康的保护。
3.本实用新型提供的木凳由于防滑垫均通过小型螺钉与连接杆保持固定连接，使本木凳在实际使用可使防滑垫与连接杆保持牢固的连接性，同时通过防滑垫亦可使本木凳达到防滑的效果，增强了使用的可靠性。
附图说明

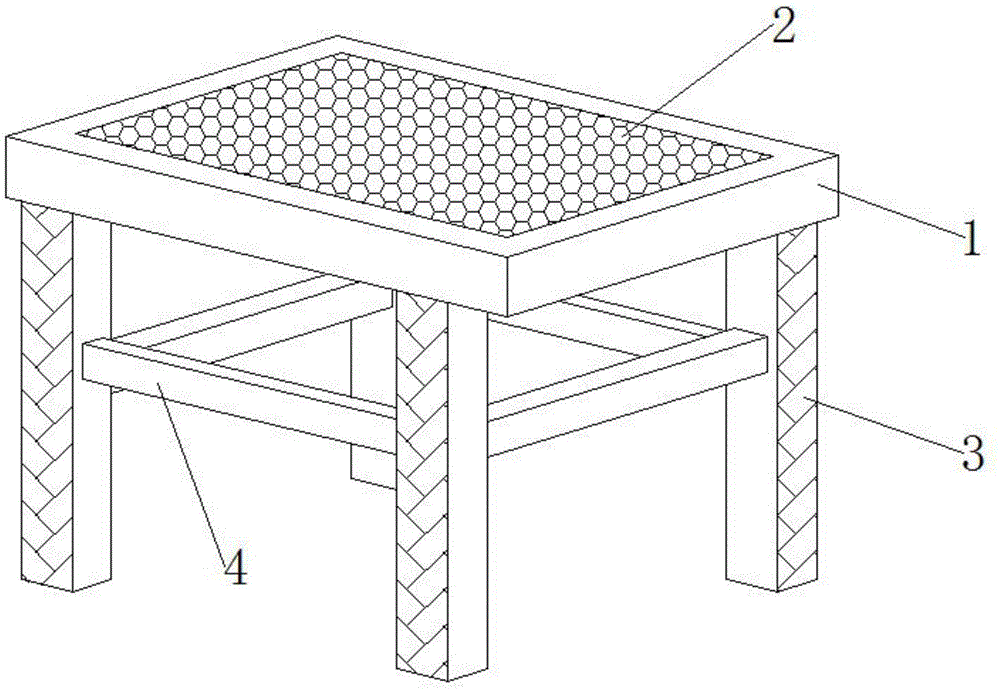

图1为本实用新型整体结构示意图；
图2为本实用新型支撑棍局部结构示意图；
图3为本实用新型图2的A处放大结构示意图；
图4为本实用新型连接杆结构剖面示意图；
图5为本实用新型防滑垫结构示意图；
图中：1-凳板；2-暖垫；3-支撑棍；301-开槽；302-固定木轴；303-凹陷孔；4-连接杆；401-加固杆；402-凸孔；403-防滑垫。
具体实施方式
下面，将详细说明本实用新型的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本实用新型，但应当理解该描述并非要把本实用新型限制于该示例性的实施例。相反，本实用新型将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本实用新型的精神和范围内。
参见图1至图5，一种木凳的新型连接支撑结构，包括有：
凳板1、暖垫2、支撑棍3、开槽301、固定木轴302、凹陷孔303、连接杆4、加固杆401、凸孔402、防滑垫403；
暖垫2设于凳板1中端的内侧，且暖垫2与凳板1配套设置，支撑棍3均匀分布在凳板1的下端，且支撑棍3的顶部与凳板1为紧密嵌套连接，连接杆4均位于凳板1的下端，且连接杆4的一侧均与支撑棍3通过卡位卡接设置，开槽301固定设置在支撑棍3的内侧，固定木轴302均位于开槽301内侧的一端，且固定木轴302均与开槽301为一体化设置，固定木轴302的一侧分别均匀分布有凹陷孔303，加固杆401位于连接杆4的一端，且加固杆401与连接杆4为一体化设置，凸孔402分别均匀分布在加固杆401的一侧，且凸孔402均与加固杆401为一体化设置，连接杆4的底端均设有防滑垫403，且防滑垫403均通过小型螺钉与连接杆4保持固定连接。
优选的，开槽301整体呈“横向的葫芦”状，且开槽301的最右端中部设有开孔，通过开槽301整体呈“横向的葫芦”状的特性进一步辅助性提升了支撑棍3的稳定性。
优选的，固定木轴302均呈“长方形”状，且固定木轴302左右两侧的长度均为3cm，通过固定木轴302均呈“长方形”状的特性进一步增强了支撑棍3与连接杆4连接的可靠性。
优选的，凹陷孔303均与凸孔402的面积大小保持一致。
优选的，凹陷孔303和凸孔402的数量均为4个，且凹陷孔303和凸孔402均呈“横向排列”设置，通过凹陷孔303和凸孔402的数量均为4个的特性进一步增强了本木凳整体的稳定性。
优选的，防滑垫403的厚度为2cm，通过防滑垫403的厚度为2cm的特性进一步增强了防滑垫403的耐磨性。
本实施例的工作原理：
在使用本设备时，先检查本设备各部件之间连接的紧固性，随后将其放置于水平的干燥地面，在外力的作用下，将连接杆4打入支撑棍3内，使连接杆4一端的加固杆401和凸孔402插入固定木轴302内，在插入的过程中，使凹陷孔303和凸孔402环环相扣，使凹陷孔303和凸孔402紧密连接，同时人体在长时间的与暖垫2接触后，会产生一定的热量，在与暖垫2接触的过程中，该热量会进入到人体内，使臀部温暖，以此达到赠暖的功效，可在寒冷的冬季对体弱老人达到一定的健康保护效果，避免老人与冰冷的木凳接触，并且通过防滑垫403可达到防滑作用，提升了安全保护。
综上所述，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
