技术领域
本实用新型涉及烟尘净化技术领域，具体涉及一种烟尘净化吸附冷却装置。
背景技术
捣固焦炉在向炭化室装煤时，排出的大量有害烟尘含有很高的焦油成分，属于高粘性烟尘。现有技术中多采用水洗的方式或采用预喷涂和粉尘吸附方式来解决粘性粉尘粘结问题。采用水洗方式的缺点是能耗高，耗水量大，造成二次污染，流程长，受气候条件限制。采用预喷涂吸附方式时，经常由于活性粉的数量不足或供应不及时，不能确保每次装煤都能得到充分良好的喷涂和吸附，致使对粘性烟尘吸附不理想，仍有粘结过滤装置的情况发生。
实用新型内容
(一)技术问题
本实用新型目的在于提供一种烟尘净化吸附冷却装置，改善现有技术的不足，解决以上背景技术提出的问题。
(二)技术方案
本实用新型提供了一种烟尘净化吸附冷却装置，包括：主体外壳，进气口，排气口，过滤网，输水管，循环水泵，控制开关，储水腔，
一号铁丝网，排污装置，排污泵，排污管，排污口，净化腔，喷水管，细孔，排气管，活性炭，二号铁丝网，所述主体外壳内部固定设有净化腔，所述净化腔顶部固定设有若干过滤网，所述主体外壳右侧固定嵌入连接有排气管，所述主体外壳右侧中端固定嵌入连接有进气口，所述主体外壳顶部固定嵌入连接有输水管，所述输水管一端固定嵌入连接有喷水管，所述输水管另一端固定嵌入连接储水腔，所述输水管外部固定套接有循环水泵，所述循环水泵外部固定设有控制开关，所述储水腔内部固定安装有二号铁丝网，所述二号铁丝网顶部右端固定安装有排污装置，所述排污装置由排污泵和排污管、排污口组成，所述排污泵右端固定嵌入连接有排污管，所述储水腔顶部固定安装有一号铁丝网。
优选的，所述过滤网与过滤网内壁固定设有活性炭。
优选的，所述排气管顶端固定设有排气口。
优选的，所述喷水管顶部固定设有若干细孔。
优选的，所述排污管右端固定设有排污口。
优选的，所述控制开关与循环水泵、排污泵电性连接。
(三)有益效果
本实用新型通过过滤网与过滤网内壁固定设有活性炭，便于吸附，且能够净化烟尘，喷水管顶部固定设有若干细孔，且循环水泵控制输水管进行循环喷洒烟尘，节省了水资源，使得水能够均匀的洒在烟尘上，使得烟尘能够过滤干净，结构简单实用，提高了工作效率等优点。
附图说明

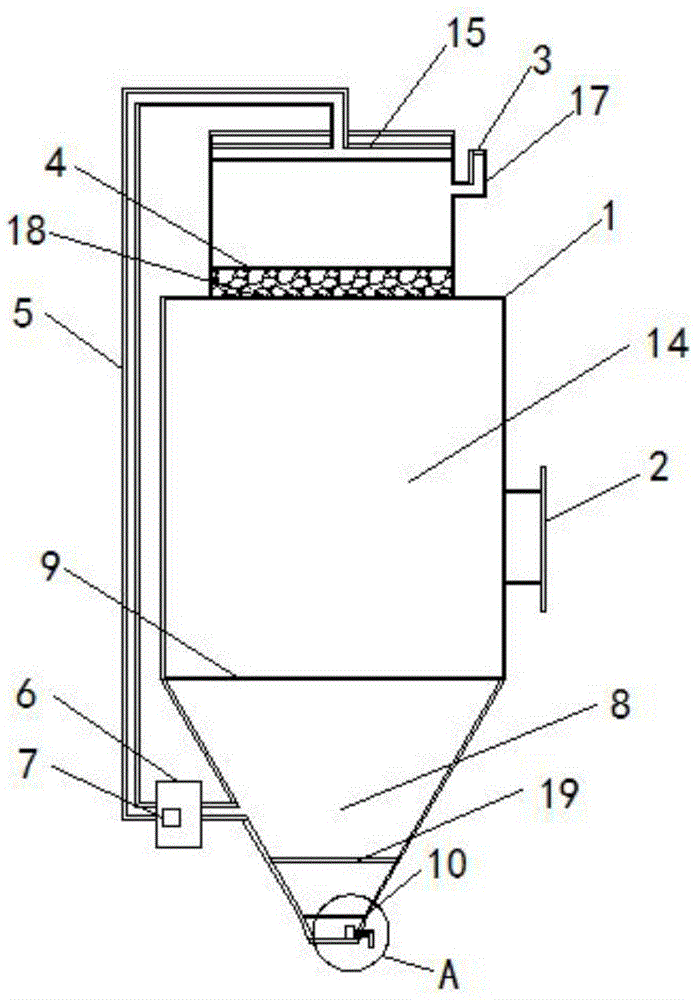

图1是本实用新型的整体结构示意图；
图2是本实用新型的喷水管底部放大图；
图3是本实用新型的图1A处放大图。
图1-3：主体外壳-1，进气口-2，排气口-3，过滤网-4，输水管-5，循环水泵-6，控制开关-7，储水腔-8，一号铁丝网-9，排污装置-10，排污泵-11，排污管-12，排污口-13，净化腔-14，喷水管-15，细孔-16，排气管-17，活性炭-18，二号铁丝网-19。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
参阅图1-3；
本实用新型的实施提供了一种烟尘净化吸附冷却装置，包括:主体外壳1，进气口2，排气口3，过滤网4，输水管5，循环水泵6，控制开关7，储水腔8，一号铁丝网9，排污装置10，排污泵11，排污管12，排污口13，净化腔14，喷水管15，细孔16，排气管17，活性炭18，二号铁丝网19，主体外壳1内部固定设有净化腔14，净化腔14顶部固定设有若干过滤网4，主体外壳1右侧固定嵌入连接有排气管17，主体外壳1右侧中端固定嵌入连接有进气口2，主体外壳1顶部固定嵌入连接有输水管5，输水管5一端固定嵌入连接有喷水管15，输水管5另一端固定嵌入连接储水腔8，输水管5外部固定套接有循环水泵6，循环水泵6外部固定设有控制开关7，储水腔8内部固定安装有二号铁丝网19，二号铁丝网19顶部右端固定安装有排污装置10，排污装置10由排污泵11和排污管12、排污口13组成，排污泵11右端固定嵌入连接有排污管12，储水腔8顶部固定安装有一号铁丝网9。
其中，过滤网4与过滤网4内壁固定设有活性炭18，便于吸附，且能够净化烟尘。
其中，排气管17顶端固定设有排气口3，便于经过净化后的烟尘能够通过排气口3排放。
其中，喷水管15顶部固定设有若干细孔16，便于均匀的洒水在烟尘上，使得烟尘能够过滤干净。
其中，排污管12右端固定设有排污口13，便于沉淀的颗粒物或者其他沉淀物通过排污口13排放到特定地点。
其中，控制开关7与循环水泵6、排污泵11电性连接，控制开关7输出端与循环水泵6、排污泵11输入端电性连接。
工作原理：首先，通过主体外壳1内部固定设有净化腔14，净化腔14顶部固定设有若干过滤网4，过滤网4与过滤网4内壁固定设有活性炭18，便于净化腔14能够净化烟尘，通过主体外壳1右侧固定嵌入连接有排气管17，主体外壳1右侧中端固定嵌入连接有进气口2，便于烟尘能够通过进气口2进入净化腔14进行净化，主体外壳1顶部固定嵌入连接有输水管5，输水管5一端固定嵌入连接有喷水管15，喷水管15顶部固定设有若干细孔16，便于均匀的洒水在烟尘上，使得烟尘能够过滤干净，最后，通过输水管5另一端固定嵌入连接储水腔8，输水管5外部固定套接有循环水泵6，储水腔8内部固定安装有二号铁丝网19，排污泵11右端固定嵌入连接有排污管12，储水腔8顶部固定安装有一号铁丝网9，储水腔8内部可放置煤焦油清洗剂，便于焦油不易吸附在装置内壁，通过控制控制开关7控制循环水泵6控制输水管5进行循环喷洒烟尘，节省了水资源，且能够达到净化烟尘的效果，通过控制控制开关7控制排污泵11控制排污管12控制排污口13，便于沉淀的颗粒物或者其他沉淀物通过排污口13排放到特定地点，净化完成后，通过控制控制开关7控制循环水泵6和排污泵11停止工作。
