技术领域
本实用新型涉及连接线技术领域，具体的涉及一种计算机电源连接线用防漏电保护装置。
背景技术
电脑连接线就是把各种外部设备连接到电脑主机的线缆，分为显示器连接线，电源线和数据线，电源线主要是给设备提供电以及给电池充电，显示器连接线用于主机显卡输出口或主板显示输出口与显示器输入口连接，数据线主要通过电脑串口和并口和USB接口与外部输入、输出或者存储设备相连接达到互传信息的目的；
基于上述描述，并检索一件申请号为：CN201720805511.X的实用新型专利，其关于一种计算机电源线路防漏电保护外套，包括套体(1)，其特征在于，所述套体(1)包括防水套(11)及套装在防水套(11)内的绝缘套(12)……所述通电线路(4)的输出端连接警示灯(7)。通过检索发现主要通过防水套和绝缘套组成，两部分有绝缘材料制成，很好的对计算机线进行保护，防止漏电、避免线路被踩踏，形成保护外套；
经过检索分析后，现有的连接线保护装置在使用过程中，不能对接头进行保护，使得接头处容易破损，并且接头处的连接线容易受到弯折，容易导致电源接触不良和漏电事故等问题，因此，需要在连接线保护装置的基础上进一步的研究，提供一种计算机电源连接线用防漏电保护装置。
实用新型内容
本实用新型旨在于解决上述背景技术中提出的技术问题，提供一种计算机电源连接线用防漏电保护装置，包括：装置主体、通管、上限位板、第一安装板和第二安装板，装置主体的内部与右端均设置有保护部件，且装置主体的一端设置有安装部件。
优选的，保护部件包括：通管和上限位板，通管设置在装置主体的内部，且通管的外侧紧密贴合有绝缘层，并且绝缘层的外侧紧密贴合有防水层。
优选的，绝缘层由纤维织物等制成的绝缘材料，且防水层由橡胶材料制成。
优选的，通管的右端设置有通槽，且通槽的一端固定连接有上限位板，并且通槽的另一端固定连接有下限位板。
优选的，上限位板整体呈U状设置，且下限位板整体呈L字状设置。
优选的，上限位板内侧卡接有滑轨，且滑轨的右端活动连接有活动板，并且活动板的底部与下限位板的内侧壁均紧密贴合有橡胶垫。
优选的，活动板的顶部卡接有弹性件，且弹性件的左右两端均设置有定位块，并且两个定位块呈对称设置。
优选的，安装部件包括：第一安装板和第二安装板，装置主体的右端可拆卸连接有第二安装板，且第二安装板的一端卡接有插销，并且插销的外侧套接有卡槽。
优选的，插销的直径与卡槽的内直径相等，且卡槽的一端固定连接有第一安装板。
优选的，装置主体的外壁表面设置有防滑层，且防滑层呈凹凸不平设置。
有益效果：
通过活动板与滑轨的配合，能够使上限位板与下限位板便于适应不同大小的连接线接头，并通过弹性件的设置，能够使活动板在移动时进行缓冲，使得活动板移动更加平稳，有效的提高了活动板在上限位板上的稳定性；
通过橡胶垫的设置，增大连接线接头与上限位板和下限位板之间的摩擦力，避免连接线接头位移，能够有效的保护连接线接头，便于增强上限位板和下限位板对连接线接头的固定效果；
通过卡槽与插销的设置，便于将多个装置拼接在一起，使得装置的长度延长，进而使得该装置的长度可以得到控制，避免电源连接线较长无法全部保护。
附图说明

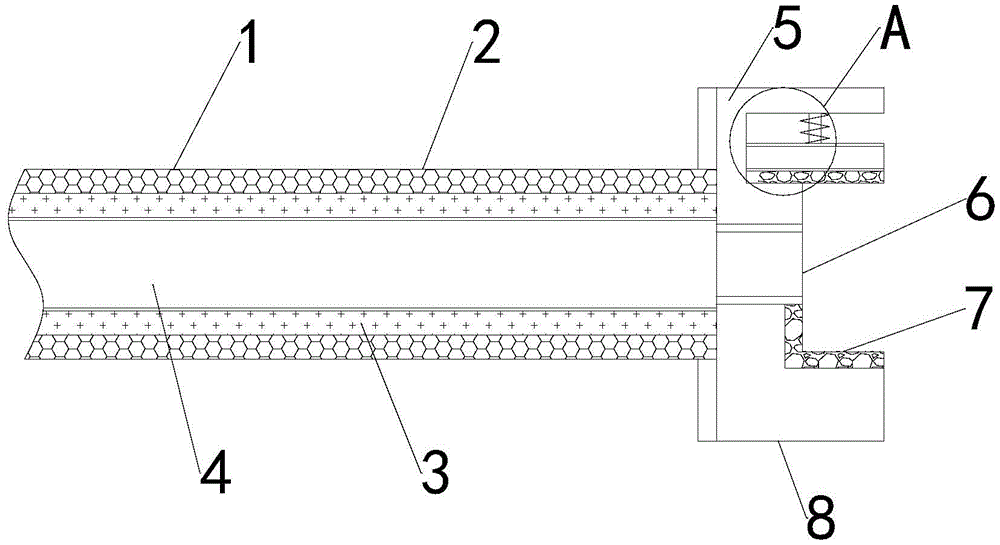

图1为本实用新型整体的平面结构示意图。
图2为本实用新型图1中A的放大结构示意图；
图3为本实用新型装置主体的平面结构示意图；
图4为本实用新型第二安装板的平面结构示意图。
图1-4中：1-装置主体、2-防水层、3-绝缘层、4-通管、5-上限位板、6-通槽、7-橡胶垫、8-下限位板、9-定位块、10-弹性件、11-滑轨、12-活动板、13-第一安装板、14-第二安装板、15-防滑层、16-卡槽、17-插销。
具体实施方式
请参阅图1至4中，本实用新型实施例中，一种计算机电源连接线用防漏电保护装置，包括：装置主体1、通管4、上限位板5、第一安装板13和第二安装板14，装置主体1的内部与右端均设置有保护部件，且装置主体1的一端设置有安装部件。
优选的，保护部件包括：通管4和上限位板5，通管4设置在装置主体1的内部，且通管4的外侧紧密贴合有绝缘层3，并且绝缘层3的外侧紧密贴合有防水层2，绝缘层3由纤维织物等制成的绝缘材料，且防水层2由橡胶材料制成，通过绝缘层3能够防止漏电，且利用防水层2能够避免电源连接线进水而损坏。
优选的，通管4的右端设置有通槽6，且通槽6的一端固定连接有上限位板5，并且通槽6的另一端固定连接有下限位板8，通过通管4与通槽6的设置，便于将电源连接线安装在装置主体1中。
优选的，上限位板5整体呈U状设置，且下限位板8整体呈L字状设置，优选的，上限位板5内侧卡接有滑轨11，且滑轨11的右端活动连接有活动板12，并且活动板12的底部与下限位板8的内侧壁均紧密贴合有橡胶垫7，通过活动板12与滑轨11的配合，能够使上限位板5与下限位板8便于适应不同大小的连接线接头，并通过橡胶垫7增大连接线接头与上限位板5和下限位板8之间的摩擦力，避免连接线接头位移，能够有效的保护连接线接头，便于增强上限位板5和下限位板8对连接线接头的固定效果。
优选的，活动板12的顶部卡接有弹性件10，且弹性件10的左右两端均设置有定位块9，并且两个定位块9呈对称设置，通过弹性件10能够使活动板12在移动时进行缓冲，使得活动板12移动更加平稳，有效的提高了活动板12在上限位板5上的稳定性。
优选的，安装部件包括：第一安装板13和第二安装板14，装置主体1的右端可拆卸连接有第二安装板14，且第二安装板14的一端卡接有插销17，并且插销17的外侧套接有卡槽16，插销17的直径与卡槽16的内直径相等，且卡槽16的一端固定连接有第一安装板13，装置主体1的外壁表面设置有防滑层15，且防滑层15呈凹凸不平设置，通过卡槽16与插销17，便于将多个装置主体1拼接在一起，使得装置主体1的长度延长，进而使得装置主体1的长度可以得到控制，避免电源连接线较长无法全部保护。
工作原理：
在安装本实用新型一种计算机电源连接线用防漏电保护装置时，首先，将电源连接线通过通槽6与通管4安装在装置主体1中，并利用上限位板5与下限位板8对连接线接头进行限位，能够有效的保护连接线接头，随后当接头较大时，活动板12带动滑轨11向上位移，能够使上限位板5与下限位板8便于适应不同大小的连接线接头，并通过弹性件10能够使活动板12在移动时进行缓冲，使得活动板12移动更加平稳，接着通过两个定位块9，对活动板12移动距离进行限位，并防止活动板12两端倾斜，并利用橡胶垫7增大连接线接头与上限位板5和下限位板8之间的摩擦力，避免连接线接头位移，而后通过绝缘层3能够防止漏电，且利用防水层2能够避免电源连接线进水而损坏，当电源连接线较长时，通过第二安装板14上的插销17与另一个装置主体1通过第一安装板14上的卡槽16拼接在一起，使得装置主体1的长度延长，进而使得装置主体1的长度可以得到控制，避免电源连接线较长无法全部保护，便于将多个装置主体1拼接在一起，最后通过防滑层15避免手部在装置主体1上滑动。
