技术领域
本实用新型涉及插板技术领域，具体为一种防水效果好的插板。
背景技术
插排即是带线多位插座，俗称插线板、排插，学名电线加长组件或延长线插座，插排指的是带电源线和插头且可以移动的多位插座，可以连接一个以上的电源插头，既节省了空间又节省了线路，现有的插板结构简单，插板上没有防水结构，外部水源容易从插板插孔处进入，容易造成插板内部短路，使得插板的使用环境受到限制，降低了插板的适用性。
实用新型内容
本实用新型的目的在于提供一种防水效果好的插板，具备防水效果好，使用范围广的优点，解决了现有的插板结构简单，插板上没有防水结构，外部水源容易从插板插孔处进入，容易造成插板内部短路，使得插板的使用环境受到限制，降低了插板适用性的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防水效果好的插板，包括插板上壳体，所述插板上壳体的底部设置有插板下壳体，所述插板上壳体的表面套设有支撑板，所述支撑板顶部的左侧固定连接有连接板，所述连接板的顶部通过转轴活动连接有密封盖，所述密封盖右侧的底部开设有圆孔，所述插板下壳体的右侧开设有卡槽，所述密封盖底部的前侧和后侧均固定连接有竖板，所述竖板的底部贯穿支撑板，所述竖板的右侧开设有螺纹孔，所述螺纹孔的右侧贯穿设置有螺栓，所述螺栓的左端贯穿螺纹孔并延伸至卡槽的内腔，所述螺栓与螺纹孔螺纹连接。
优选的，所述圆孔的顶部开设有凹槽，所述凹槽内腔的顶部固定连接有弹簧，所述弹簧的底部固定连接有挤压板，所述挤压板的底部延伸至圆孔的内腔。
优选的，所述密封盖的右侧开设有导向孔，所述挤压板右侧的顶部固定连接有螺纹杆，所述螺纹杆的右端贯穿导向孔并延伸至导向孔的外部，所述螺纹杆的右端套设有螺纹管，所述螺纹管与螺纹杆螺纹连接，所述螺纹管的右端固定连接有转盘，所述转盘的表面设置有防滑纹。
优选的，所述插板下壳体的左侧设置有连接线，所述连接线的右端贯穿至插板下壳体的内腔，所述连接线的表面套设有密封套，所述密封套的右端贯穿至插板下壳体的内腔，所述插板上壳体的顶部开设有插孔。
优选的，所述插板下壳体与插板上壳体之间设置有密封垫，所述密封垫的底部与插板下壳体的顶部接触，所述密封垫的顶部与插板上壳体的底部接触。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过插板上壳体、插板下壳体、支撑板、连接板、密封盖、圆孔、卡槽、竖板、螺纹孔、螺栓和凹槽进行配合，具备防水效果好，使用范围广的优点，解决了现有的插板结构简单，插板上没有防水结构，外部水源容易从插板插孔处进入，容易造成插板内部短路，使得插板的使用环境受到限制，降低了插板适用性的问题。
2、本实用新型通过设置密封垫，增强了插板上壳体和插板下壳体之间的密封性，通过设置凹槽，便于与螺栓卡接，通过设置弹簧，对挤压板产生张力，促使挤压板对连接线进行挤压密封，通过设置导向孔，便于螺纹杆的竖向移动，通过设置螺纹杆和螺纹管，能够对挤压板进行固定，通过设置转盘，便于螺纹管的旋转，通过设置密封套，能够对连接线与插板下壳体之间进行密封。
附图说明

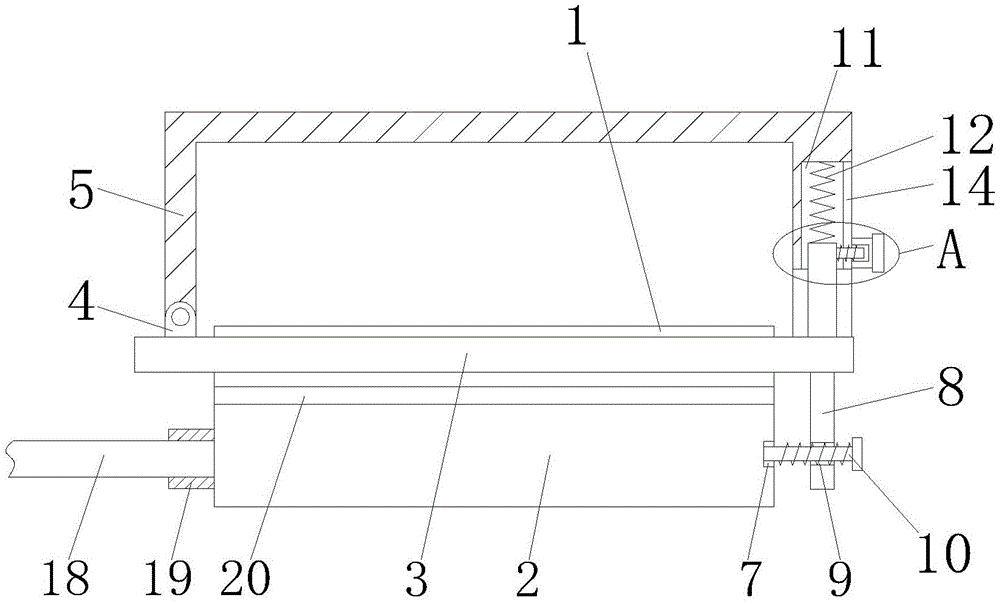

图1为本实用新型结构示意图；
图2为本实用新型结构右视示意图；
图3为本实用新型图1中A的局部结构放大示意图；
图4为本实用新型插板上壳体和支撑板连接俯视示意图；
图5为本实用新型结构挤压板右视示意图。
图中：1插板上壳体、2插板下壳体、3支撑板、4连接板、5密封盖、6圆孔、7卡槽、8竖板、9螺纹孔、10螺栓、11凹槽、12弹簧、13挤压板、14导向孔、15螺纹杆、16螺纹管、17转盘、18连接线、19密封套、20密封垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种防水效果好的插板，包括插板上壳体1，插板上壳体1的底部设置有插板下壳体2，插板上壳体1的表面套设有支撑板3，支撑板3顶部的左侧固定连接有连接板4，连接板4的顶部通过转轴活动连接有密封盖5，密封盖5右侧的底部开设有圆孔6，插板下壳体2的右侧开设有卡槽7，密封盖5底部的前侧和后侧均固定连接有竖板8，竖板8的底部贯穿支撑板3，竖板8的右侧开设有螺纹孔9，螺纹孔9的右侧贯穿设置有螺栓10，螺栓10的左端贯穿螺纹孔9并延伸至卡槽7的内腔，螺栓10与螺纹孔9螺纹连接，圆孔6的顶部开设有凹槽11，凹槽11内腔的顶部固定连接有弹簧12，弹簧12的底部固定连接有挤压板13，挤压板13的底部延伸至圆孔6的内腔，密封盖5的右侧开设有导向孔14，挤压板13右侧的顶部固定连接有螺纹杆15，螺纹杆15的右端贯穿导向孔14并延伸至导向孔14的外部，螺纹杆15的右端套设有螺纹管16，螺纹管16与螺纹杆15螺纹连接，螺纹管16的右端固定连接有转盘17，转盘17的表面设置有防滑纹，插板下壳体2的左侧设置有连接线18，连接线18的右端贯穿至插板下壳体2的内腔，连接线18的表面套设有密封套19，密封套19的右端贯穿至插板下壳体2的内腔，插板上壳体1的顶部开设有插孔，插板下壳体2与插板上壳体1之间设置有密封垫20，密封垫20的底部与插板下壳体2的顶部接触，密封垫20的顶部与插板上壳体1的底部接触，通过设置密封垫20，增强了插板上壳体1和插板下壳体2之间的密封性，通过设置凹槽11，便于与螺栓10卡接，通过设置弹簧12，对挤压板13产生张力，促使挤压板13对连接线进行挤压密封，通过设置导向孔14，便于螺纹杆15的竖向移动，通过设置螺纹杆15和螺纹管16，能够对挤压板13进行固定，通过设置转盘17，便于螺纹管16的旋转，通过设置密封套19，能够对连接线18与插板下壳体2之间进行密封，通过插板上壳体1、插板下壳体2、支撑板3、连接板4、密封盖5、圆孔6、卡槽7、竖板8、螺纹孔9、螺栓10和凹槽11进行配合，具备防水效果好，使用范围广的优点，解决了现有的插板结构简单，插板上没有防水结构，外部水源容易从插板插孔处进入，容易造成插板内部短路，使得插板的使用环境受到限制，降低了插板适用性的问题。
使用时，旋转螺栓10使螺栓10与螺纹孔9分离，打开密封盖5，插上插头，盖上密封盖5，使插头的导线卡进圆孔6的内腔，向下移动螺纹杆15带动挤压板13向下移动，挤压板13挤压插头的导线，对其进行密封，旋转转盘17带动螺纹管16旋转，通过螺纹管16与螺纹杆15螺纹连接对挤压板13进行固定，通过密封盖5对插头和插孔进行密封，避免外部水源通过插孔进入插板内部。
综上所述：该防水效果好的插板，通过插板上壳体1、插板下壳体2、支撑板3、连接板4、密封盖5、圆孔6、卡槽7、竖板8、螺纹孔9、螺栓10和凹槽11进行配合，解决了现有的插板结构简单，插板上没有防水结构，外部水源容易从插板插孔处进入，容易造成插板内部短路，使得插板的使用环境受到限制，降低了插板适用性的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
